Bedienungsanleitung Gas-Isolationssteuerung AGS Merlin 1000Si

Schnelle Anleitung für die AGS Merlin 1000Si Gas-Isolationssteuerung. Erfahren Sie mehr über Installation, Verkabelung, Betrieb, LED-Anzeigen und Wartung.

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

Wichtige Informationen aus der Anleitung

Das AGS Merlin 1000Si ist ein Gas-Isolationssteuergerät, das speziell für den Einsatz in Bildungseinrichtungen und Laboren entwickelt wurde. Es ermöglicht die vollständige Kontrolle über die Gaszufuhr mittels eines abschließbaren Schlüsselschalters. Das System verfügt über eine integrierte Zeitabschaltfunktion (Timeout) und kann mit verschiedenen Sensoren (CO2, Erdgas, LPG, Kohlenmonoxid) sowie Brandmeldeanlagen integriert werden.

Bedienfeld des Merlin 1000Si

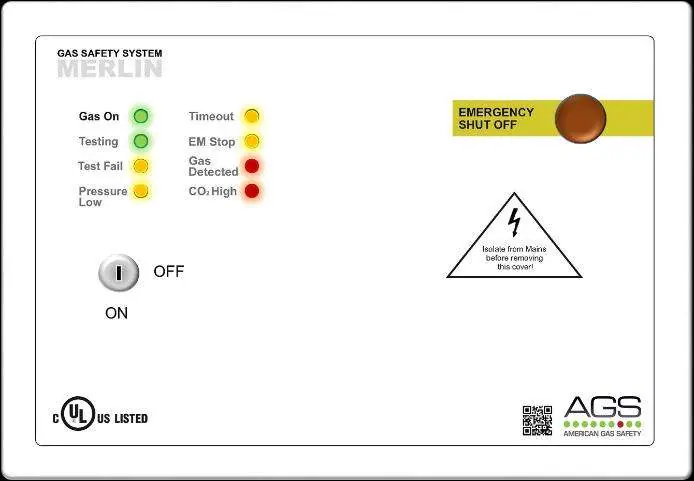

Bedienfeld des Merlin 1000Si

Installation und Montage

Die Installation muss durch einen lizenzierten und versicherten Auftragnehmer erfolgen. Das Gerät ist für die Wandmontage konzipiert.

Montageabmessungen
Montageabmessungen
Zusätzliches Montagefoto von Seite 12
Zusätzliches Montagefoto von Seite 12
  • Positionierung: Montieren Sie das Bedienfeld 48-60 Zoll (ca. 122-152 cm) über dem fertigen Boden.
  • Vorbereitung: Entfernen Sie die Frontabdeckung durch Lösen der vier Eckschrauben mit dem mitgelieferten Steckschlüssel.
  • Montage: Markieren Sie die vier Schraublöcher auf der Rückseite des Gehäuses an der Wand. Achten Sie darauf, dass die Wandfläche flach ist, um Verformungen des Gehäuses zu vermeiden.
  • Verkabelung: Achten Sie bei der Verkabelung auf die Trennung von Hochspannungs- und Niederspannungskreisen. Verwenden Sie für Class-2-Verkabelung flexible Schutzrohre.

Anschlussübersicht

Das Gerät bietet verschiedene Anschlüsse auf der Platine:

Typisches Installationsschema
Typisches Installationsschema
  • Power / Line In: 110-120V AC Stromversorgung, abgesichert mit 3A.
  • Gas Solenoid Valve Output: 110-120V AC Ausgang für das Gas-Magnetventil.
  • BMS Output: Potenzialfreie Anschlüsse (NO, COM, NC) für die Gebäudeleittechnik.
  • EM Remote: Anschluss für externe Not-Aus-Taster.
  • Gas Detector: Anschluss für Merlin Gasdetektoren. Wenn kein Detektor verwendet wird, muss die werkseitig installierte Brücke bestehen bleiben.
  • Fan Switches: Anschluss für Lüfterschalter, die bei Betätigung des Not-Aus-Tasters aktiviert werden.
  • CO2 Monitor: Anschluss für Merlin CO2-Monitore.
  • 12V DC: Stromausgang für externe Hilfsgeräte (max. 50mA).

Betrieb

Nach dem Einschalten der Netzspannung leuchtet die LED im AGS-Logo rot. Drehen Sie den Schlüsselschalter in die Position 'ON', um die Gaszufuhr zu öffnen. Die 'Gas On'-LED leuchtet auf. Der Not-Aus-Taster an der Vorderseite unterbricht bei Betätigung sofort die Gaszufuhr und die Stromversorgung. Um das System nach einer Not-Aus-Aktivierung wieder in Betrieb zu nehmen, muss der Taster zurückgesetzt und das Panel neu gestartet werden.

LED-Anzeigen

  • Gas On: Leuchtet, wenn das Gasventil geöffnet ist.
  • Timeout: Leuchtet bernsteinfarben, wenn die automatische Abschaltfunktion aktiviert wurde.
  • EM Stop: Leuchtet bernsteinfarben, wenn ein Not-Aus-Taster gedrückt wurde.
  • Gas Detected / CO2 High: Leuchten rot, wenn ein entsprechender Alarmzustand durch angeschlossene Detektoren erkannt wurde.

Wartung

  • Reinigung: Entfernen Sie regelmäßig Staub und Schmutz vom Gehäuse mit einem leicht feuchten Tuch. Verwenden Sie keine Aerosole (Haarspray, Lufterfrischer) in der Nähe der Sensoren.
  • Bump Test: Es wird empfohlen, Gasdetektoren regelmäßig einem 'Bump Test' (Gas-Reaktionstest) zu unterziehen, um sicherzustellen, dass sie ordnungsgemäß auf Zielgase reagieren.

Praktische Hilfe

Typische Probleme

System piept beim Einschalten und CO2-LED blinkt 3-mal

Dies zeigt an, dass der CO2-Monitor-Anschluss deaktiviert ist, da kein Monitor angeschlossen wurde.

Gaszufuhr schaltet sich unerwartet ab

Prüfen Sie, ob die Timeout-Funktion (Auto-Shut-Down) abgelaufen ist oder ob ein Not-Aus-Taster aktiviert wurde.

System startet nach Stromausfall nicht automatisch

Die Standardeinstellung für 'Auto Reset' ist 'OFF'. Stellen Sie den Schalter auf der Platine auf 'ON', wenn ein automatischer Neustart gewünscht ist.

Vor der Verwendung

  • Stellen Sie sicher, dass die Stromversorgung (110-120V AC) korrekt angeschlossen ist.
  • Prüfen Sie, ob alle Not-Aus-Taster zurückgesetzt sind.
  • Stellen Sie sicher, dass der Schlüsselschalter auf 'ON' steht.
  • Überprüfen Sie, ob die werkseitigen Brücken an ungenutzten Anschlüssen (z.B. Gasdetektor) vorhanden sind.
  • Stellen Sie sicher, dass die Wandmontage stabil und flach ist.

Abbildungen und Diagramme

  • Das Schaltbild zeigt die Verdrahtung der Stromversorgung, des Gasventils, der BMS-Relais, der Not-Aus-Taster, der Gasdetektoren, der Lüfterschalter und des CO2-Monitors.

Modellkompatibilität

  • Kompatibel mit Merlin Gasdetektoren für LPG, Erdgas (NG), CO oder Wasserstoff.
  • Kann mit externen Brandmeldeanlagen in Reihe geschaltet werden.
  • Unterstützt Integration in Gebäudeleittechnik (BMS).
