Installations- und Bedienungsanleitung für Merlin 1000S+ Gas- und...

Erfahren Sie, wie Sie die Merlin 1000S+ Gas- und Elektro-Isolationssteuerung installieren, konfigurieren und bedienen. Diese Anleitung enthält detaillierte Informationen zu Verkabelung, Schaltereinstellungen, LED-Anzeigen und Wartung.

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

Wichtige Informationen aus der Anleitung

Die Merlin 1000S+ ist ein System zur Gasdruckprüfung und elektrischen Isolierung, das speziell für Bildungseinrichtungen und Labore entwickelt wurde. Das System ermöglicht die vollständige Kontrolle über die Gaszufuhr und die elektrische Versorgung der Arbeitsplätze mittels eines abschließbaren Hauptschlüsselschalters und Berührungssensoren. Bitte beachten Sie, dass dieses Gerät keine gefährlichen Gase verhindert oder deren Ansammlung stoppt; es dient der Überwachung und Steuerung.

Installation und Montage

Das Gerät ist für die Aufputzmontage konzipiert und sollte von einem lizenzierten und versicherten Auftragnehmer installiert werden.

Montageabmessungen
Montageabmessungen
Zusätzliches Montagefoto von Seite 12
Zusätzliches Montagefoto von Seite 12
  • Positionierung: Montieren Sie das Bedienfeld 48-60 Zoll (ca. 122-152 cm) über dem fertigen Boden.
  • Vorbereitung: Entfernen Sie die Frontabdeckung durch Lösen der vier Eckschrauben mit dem mitgelieferten Steckschlüssel.
  • Montage: Markieren Sie die vier Schraubenlöcher auf der Rückseite des Gehäuses an der Wand. Stellen Sie sicher, dass die Wandfläche flach ist, um eine Verformung der Basis zu vermeiden.
  • Verkabelung: Alle Kabel der Klasse 2 müssen in flexiblen Schläuchen verlegt werden, um die Trennung zwischen den Stromkreisen zu gewährleisten.

Terminal-Anschlüsse und Verkabelung

Das System verfügt über verschiedene Anschlüsse auf der Platine:

Schaltplan für die typische Installation
Schaltplan für die typische Installation
Verkabelung des Drucksensors
Verkabelung des Drucksensors
  • Power / Line In: 110-120V AC Stromversorgung, abgesichert mit 3A.
  • Gas Solenoid Valve Output: 110-120V AC Ausgang für das Gas-Magnetventil. Der Drucksensor muss am nachgeschalteten Anschluss des Ventils verschraubt werden.
  • Electric Contactor Output: 110-120V AC Ausgang für den elektrischen Schütz.
  • BMS Output: Potenzialfreie Anschlüsse für die Gebäudeleittechnik (NO, COM, NC).
  • EM Remote: Anschluss für externe Not-Aus-Taster (werkseitig gebrückt).
  • Gas Detector: Anschluss für Merlin-Gasdetektoren (LPG, Erdgas, CO, Wasserstoff).
  • CO2 Monitor: Anschluss für CO2-Überwachung.

Schaltereinstellungen

Auf der Platine befinden sich Schalter zur Konfiguration:

  • Auto Reset: OFF (manuelles Neustarten nach Stromausfall) oder ON (automatischer Neustart).
  • BMS SEL: Konfiguration der BMS-Signalisierung bei Gas an/aus oder bei Fehlern.
  • Fill Time & Prove Time: Einstellung der Zeit für das Füllen der Gasleitung (5/10 Sek.) und die Druckprüfung (30/50 Sek.).
  • Timeout (TIME1 & TIME2): Einstellung der automatischen Abschaltzeit (2, 4, 8 Stunden oder deaktiviert).
  • ELECTR: Schalter zur Einbeziehung der elektrischen Versorgung in die automatische Abschaltung.

Bedienung und LED-Anzeigen

Nach dem Einschalten der Stromversorgung leuchtet das AGS-Logo rot. Drehen Sie den Schlüsselschalter auf "ON". Die Gas- und Elektro-LEDs blinken 10 Sekunden lang. Drücken Sie die entsprechende Taste, um die Versorgung zu aktivieren.

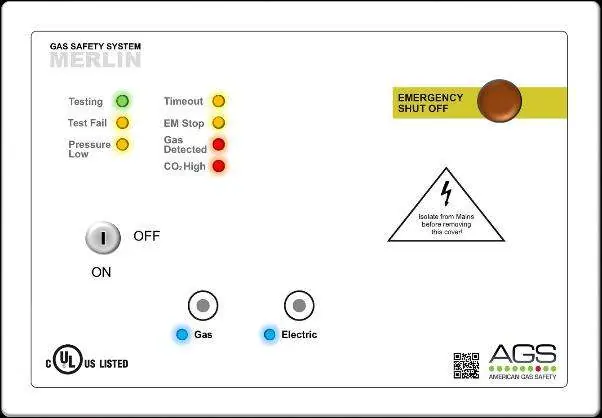

Frontpanel mit LED-Anzeigen und Bedienelementen
Frontpanel mit LED-Anzeigen und Bedienelementen
  • Gas: Leuchtet, wenn Gas eingeschaltet ist.
  • Electric: Leuchtet, wenn Strom eingeschaltet ist; blinkt, wenn Strom aus, aber Taste aktiviert ist.
  • Testing: Leuchtet grün während der Druckprüfung (ca. 30 Sek.).
  • Test Fail: Leuchtet bernsteinfarben bei fehlgeschlagener Druckprüfung.
  • Pressure Low: Leuchtet bernsteinfarben, wenn der Druck unter 0,17 psi fällt.
  • EM Stop: Leuchtet bernsteinfarben, wenn ein Not-Aus-Taster gedrückt wurde.

Wartung

  • Reinigung: Entfernen Sie regelmäßig Staub und Schmutz vom Gehäuse mit einem leicht feuchten Tuch. Verwenden Sie keine Aerosole in der Nähe der Sensoren.
  • Bump Test: Führen Sie regelmäßig einen "Bump Test" (Gas-Reaktionstest) durch, um sicherzustellen, dass die Gasdetektoren ordnungsgemäß funktionieren. Kontaktieren Sie Ihren AGS-Vertreter für geeignete Testkits.

Praktische Hilfe

Typische Probleme

Gasventil schließt nicht oder System zeigt Fehler

Prüfen Sie, ob der Druck unter 0,17 psi gefallen ist oder ob der Drucksensor korrekt am nachgeschalteten Anschluss des Ventils montiert ist.

CO2-LED blinkt 3-mal beim Start

Der CO2-Monitor-Anschluss ist deaktiviert oder nicht angeschlossen. Ein externes Netzteil ist erforderlich, wenn ein Monitor verwendet wird.

System startet nach Stromausfall nicht automatisch

Überprüfen Sie die 'Auto Reset'-Schaltereinstellung auf der Platine. Wenn diese auf OFF steht, muss das System manuell neu gestartet werden.

Vor der Verwendung

  • Stellen Sie sicher, dass das Gerät 48-60 Zoll über dem Boden montiert ist.
  • Überprüfen Sie alle elektrischen Anschlüsse gemäß Schaltplan.
  • Stellen Sie sicher, dass der Drucksensor am nachgeschalteten Anschluss des Gasventils montiert ist.
  • Prüfen Sie, ob die Schaltereinstellungen (Auto-Reset, BMS, Zeit) korrekt konfiguriert sind.
  • Stellen Sie sicher, dass alle Not-Aus-Taster korrekt verdrahtet sind.

Technische Daten in der Praxis

Betriebstemperatur
32 – 104°F (0-95% relative Luftfeuchtigkeit, nicht kondensierend).
Drucksensor-Betriebsbereich
0 – 1,45 psi.
Interne Sicherung
3,15 A.
Stromverbrauch
Maximal 12 W (50 mA) bei 120 VAC.

Abbildungen und Diagramme

  • Der Schaltplan zeigt die Verbindung von Stromversorgung, Gas-Magnetventil, elektrischem Schütz, BMS, Drucksensor, Not-Aus-Tastern, Gasdetektoren, Lüfterschaltern und CO2-Monitor.

Modellkompatibilität

  • Kompatibel mit Merlin-Gasdetektoren (LPG, Erdgas, CO, Wasserstoff).
  • Kann mit Gebäudeleittechnik (BMS) integriert werden.
  • Unterstützt externe Not-Aus-Taster.
