Bedienungsanleitung für Merlin Gas Detector i-S

Detaillierte Anleitung für den Merlin Gas Detector i-S. Erfahren Sie alles über die Installation, Verkabelung, Alarm-Einstellungen, Wartung und den Bump-Test.

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

Wichtige Informationen aus der Anleitung

Der Merlin Gas Detector i-S ist ein Gerät zur Überwachung von Kältemittelgasen in sicheren Bereichen. Beachten Sie folgende wichtige Hinweise für den Betrieb:

  • Lebensdauer: Die erwartete Lebensdauer des Gassensors beträgt ca. 10 Jahre ab der ersten Inbetriebnahme.
  • Wartung: Es wird empfohlen, das Gerät jährlich von einer kompetenten Person warten zu lassen.
  • Umwelteinflüsse: Vermeiden Sie den Kontakt mit Aerosolen (z. B. Haarspray), Alkohol, Silikonen, korrosiven Gasen und Reinigungsmitteln, da diese den Sensor dauerhaft beschädigen können.
  • Stromversorgung: Das Gerät benötigt eine kontinuierliche Stromversorgung (12-24Vdc oder 24Vac).
  • Alarm: Ignorieren Sie niemals einen Alarm. Das Gerät verfügt über eine Latch-Funktion (selbsthaltender Alarm), die manuell zurückgesetzt werden muss.

Installation und Montage

Die Installation muss von einem lizenzierten und versicherten Auftragnehmer durchgeführt werden.

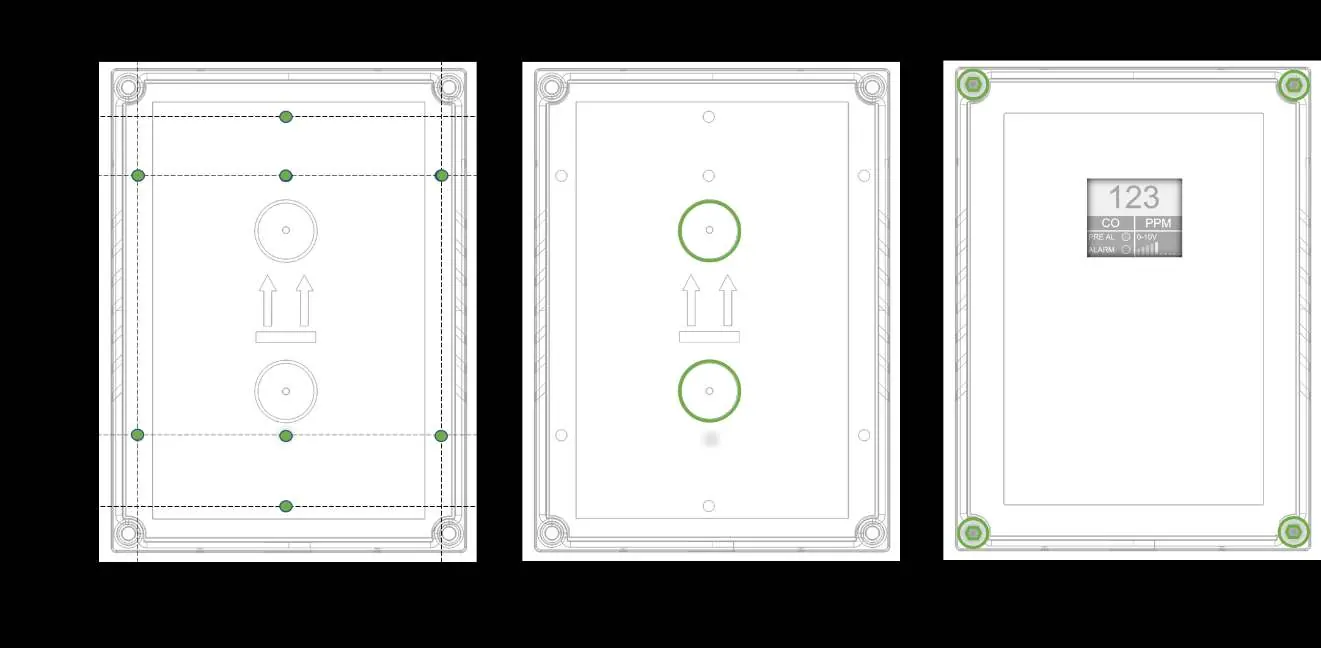

Montageschritte für das Gerät
Montageschritte für das Gerät
Zusätzliches Montagefoto von Seite 5
Zusätzliches Montagefoto von Seite 5
Zusätzliches Montagefoto von Seite 6
Zusätzliches Montagefoto von Seite 6
Zusätzliches Montagefoto von Seite 12
Zusätzliches Montagefoto von Seite 12
  • Standortwahl: Montieren Sie das Gerät in Bereichen, in denen Gaslecks wahrscheinlich sind (z. B. in der Nähe von Ventilen oder Kesseln). Berücksichtigen Sie die Dichte des Zielgases (schwere Gase in Bodennähe, leichte Gase in Deckennähe).
  • Montage: Das Gerät kann direkt an der Wand oder auf einer Unterputzdose montiert werden. Achten Sie darauf, dass die Wandfläche flach ist, um eine Verformung der Basis zu vermeiden.
  • Kabeldurchführung: Nutzen Sie die vorgefertigten Bereiche für die Kabeleinführung. Achten Sie darauf, dass keine Späne im Gehäuse verbleiben.

Verkabelung

Stellen Sie sicher, dass das Gerät vor dem Öffnen des Gehäuses von allen gefährlichen Stromquellen getrennt ist.

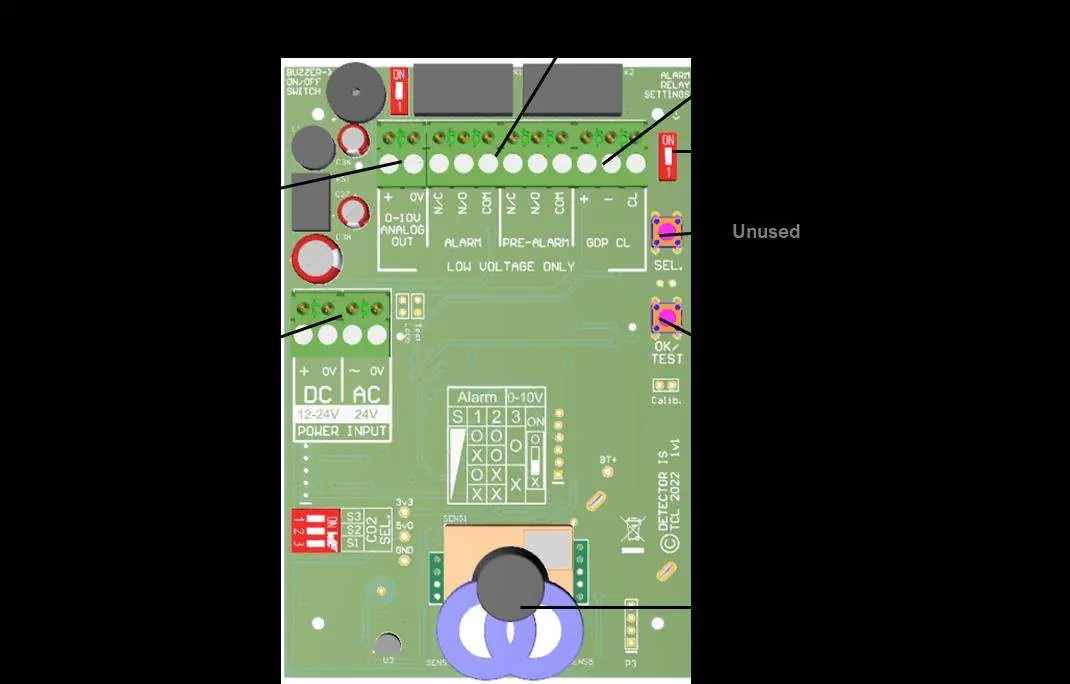

Übersicht der Leiterplatte und Anschlüsse
Übersicht der Leiterplatte und Anschlüsse
  • Stromversorgung: Das Gerät unterstützt 12-24Vdc oder 24Vac.
  • Relais: Die Relaiskontakte sind potenzialfreie Kontakte für den Anschluss an ein BMS oder ein Merlin-Panel (max. 1A Last).
  • 0-10V Ausgang: Dieser Anschluss dient zur Regelung externer Lüftergeschwindigkeitsregler.

Betrieb und Alarme

Nach dem Einschalten durchläuft das Gerät eine Aufwärmphase von ca. 60 Sekunden. Im Normalbetrieb zeigt das Display den aktuellen Gaswert an.

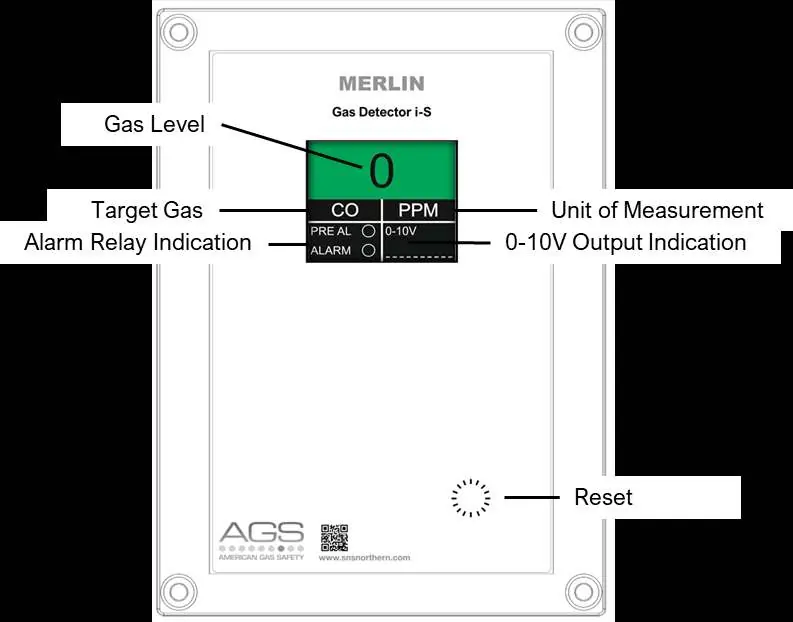

Anzeige-Elemente des Displays
Anzeige-Elemente des Displays
  • Alarmzustände: Bei Erreichen der Alarmschwellen (Pre-Alarm oder Main Alarm) aktiviert das Gerät die konfigurierten Ausgänge und Relais.
  • Zurücksetzen: Wenn die Latch-Funktion aktiviert ist, bleibt der Alarm aktiv, bis er manuell zurückgesetzt wird. Halten Sie dazu die Touch-Taste am Gerät für ca. 3 Sekunden gedrückt.

Wartung und Bump-Test

Ein Bump-Test stellt sicher, dass das Gerät ordnungsgemäß auf Gas reagiert.

  • Durchführung: Setzen Sie den Sensor kurzzeitig einer bekannten Gaskonzentration aus, die über dem Alarmwert liegt.
  • Häufigkeit: Wir empfehlen Tests alle 12-18 Monate oder gemäß einer Risikobewertung.
  • Reinigung: Verwenden Sie nur ein leicht feuchtes Tuch. Verwenden Sie niemals Reinigungsmittel, Lösungsmittel oder Aerosole in der Nähe des Geräts.

Praktische Hilfe

Typische Probleme

Sensor beschädigt oder ungenau

Vermeiden Sie den Kontakt mit Aerosolen, Alkohol, Silikonen und korrosiven Gasen. Diese Stoffe können den Sensor dauerhaft schädigen.

Alarm lässt sich nicht ausschalten

Das Gerät ist wahrscheinlich auf 'Latching' eingestellt. Halten Sie die Touch-Taste für ca. 3 Sekunden gedrückt, um den Alarm zurückzusetzen.

Gerät zeigt 'End of Life' an

Die Lebensdauer des Sensors ist abgelaufen. Kontaktieren Sie Ihren Lieferanten für einen Austausch.

Vor der Verwendung

  • Prüfen Sie, ob das richtige Gas für den Gerätetyp vorhanden ist.
  • Stellen Sie sicher, dass die Stromversorgung (12-24Vdc oder 24Vac) korrekt angeschlossen ist.
  • Überprüfen Sie die Umgebung auf mögliche Störfaktoren wie Vibrationen oder extreme Temperaturen.
  • Stellen Sie sicher, dass das Gerät für den vorgesehenen Montageort geeignet ist (Indoor, Safe Zone).

Technische Daten in der Praxis

Stromversorgung
12-24Vdc oder 24Vac, max. 1.8W.
Relaisausgang
Potenzialfreier Kontakt, max. 1A Schaltstrom bei 24V AC/DC.
Betriebstemperatur
-10°C bis 50°C bei 20-90% relativer Luftfeuchtigkeit.

Abbildungen und Diagramme

  • Die Montageanleitung zeigt die korrekte Ausrichtung der Basis und die Position der Befestigungslöcher.
  • Der Schaltplan auf der Platine zeigt die Anschlüsse für Stromversorgung, Relais und 0-10V Ausgang.
  • Das Display-Diagramm erläutert die Bedeutung der Anzeigen für Gaslevel, Pre-Alarm und Main Alarm.

Modellkompatibilität

  • Nicht für den Einsatz in potenziell explosionsgefährdeten Atmosphären geeignet.
  • Nicht zur Erkennung von Rauch oder Feuer geeignet.
