Installationsanleitung für ACROMA 2081316BRAZ Kronleuchter

Detaillierte Installationsanleitung für den ACROMA 2081316BRAZ Kronleuchter. Diese Anleitung enthält alle notwendigen Schritte zur Montage, Verkabelung und Sicherheitshinweise für eine korrekte Installation.

PDF-Quelle: English · Zusammenfassung: Deutsch

Schnelle Antworten aus der Anleitung

Kurze Antwort

Der ACROMA 2081316BRAZ ist ein Kronleuchter, der für die Deckenmontage vorgesehen ist. Die Installation erfordert grundlegende elektrische Kenntnisse und die Montage der mitgelieferten Hardware, einschließlich Kette und Baldachin. S. 1, 2, 3, 4

Wichtigste Schritte

Montage der Leuchtenkomponenten und Aufhängung S. 3
Elektrischer Anschluss der Drähte S. 4

Erste Inbetriebnahme

Stromversorgung am Sicherungskasten einschalten, nachdem die Installation abgeschlossen und die Leuchtmittel eingesetzt wurden. S. 1

Weitere 2 Antworten anzeigen Weniger anzeigen

Technische Daten

Parameter	Wert	Hinweis	Seiten
Leuchtmittel	16 x Max 60W	Maximale Leistung pro Fassung	S. 1

Wo es im PDF steht

Sicherheit und Vorbereitung S. 1
Hardware und Montageanleitung S. 2
Installationsschritte 1-4 S. 3
Installationsschritte 5-6 S. 4

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

Montageschritte 1 bis 4 für den Kronleuchter

Seite 3

Seite 4

Wichtige Informationen zur Installation

Diese Anleitung beschreibt die Installation des ACROMA 2081316BRAZ Kronleuchters. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie mit der Montage beginnen. Stellen Sie sicher, dass die Stromversorgung am Sicherungskasten vollständig unterbrochen ist, bevor Sie mit der Arbeit beginnen.

Vorbereitung und Werkzeuge

Für die Installation werden folgende Werkzeuge benötigt (nicht im Lieferumfang enthalten):

Kreuzschlitzschraubendreher
Abisolierzange
Zange
Schutzbrille
Isolierband

Legen Sie das Produkt während der Montage auf eine weiche, nicht scheuernde Oberfläche, wie z. B. einen Teppich oder Karton, um Beschädigungen zu vermeiden.

Lieferumfang

Das Paket enthält die folgenden Hardware-Komponenten:

Baldachin und Querträger-Baugruppe
Auslasskastenschrauben
Grüne Erdungsschraube
Drahtverbinder (3 Stück)
Endstücke (2 Stück)
Stützschrauben (lang, 2 Stück)
Sechskantmuttern (4 Stück)
Flache Unterlegscheiben (2 Stück)
Kettenendglieder (2 Stück)
Kette
Verbindungsring
Fassungsabdeckungen (16 Stück)
Seitliche Aufhängestangen (2 Stück)

Installationsschritte

Vorbereitung: Bringen Sie die Fassungsabdeckungen (M) an den Leuchtenfassungen an.
Aufhängung: Befestigen Sie die seitlichen Aufhängestangen (N) an der Leuchte.
Kettenmontage: Montieren Sie die Kettenendglieder (K), die Stützschrauben (J) und den Verbindungsring (L) an der Oberseite der Leuchte.
Deckenmontage: Befestigen Sie die Montagehalterung (B) am Deckenanschlusskasten. Verbinden Sie das Sicherungsseil mit der Halterung, um die Leuchte während der Verkabelung zu halten.
Verkabelung: Verbinden Sie die Drähte gemäß den Anweisungen: Weißer Draht an weißen Versorgungsdraht, schwarzer Draht an schwarzen Versorgungsdraht, und grüner/blanker Draht an den Erdungsdraht oder die grüne Erdungsschraube. Verwenden Sie die mitgelieferten Drahtverbinder.
Abschluss: Befestigen Sie den Baldachin an der Decke und sichern Sie ihn mit den entsprechenden Muttern.

Sicherheitshinweise

Schalten Sie vor Beginn der Arbeiten den Strom am Sicherungskasten aus.
Verwenden Sie einen Spannungsprüfer, um sicherzustellen, dass keine Spannung anliegt.
Bei elektrischen Fragen wenden Sie sich bitte an einen qualifizierten Elektriker.
Halten Sie Kinder von ungenutzten Steckdosen fern.
Verwenden Sie nur Leuchtmittel mit Candelabra-Sockel (max. 16 x 60W).

Herstellerinformationen

ACROMA

Markenprofil

Herstellerwebsite Offizielle Website öffnen Support Support öffnen

Praktische Hilfe

Typische Probleme

Leuchte lässt sich während der Verkabelung schwer halten

Verwenden Sie das mitgelieferte Sicherungsseil, um die Leuchte an der Montagehalterung zu befestigen, während Sie die Kabel anschließen.

Unsicherheit bei der Verkabelung

Konsultieren Sie einen qualifizierten Elektriker, wenn Sie Fragen zur elektrischen Installation haben.

Vor der Verwendung

Strom am Sicherungskasten ausschalten
Spannungsfreiheit mit einem Spannungsprüfer prüfen
Alle benötigten Werkzeuge (Schraubendreher, Abisolierzange, etc.) bereitlegen
Arbeitsbereich auf weichem Untergrund vorbereiten
Alle Hardware-Teile auf Vollständigkeit prüfen

Mehr anzeigen Weniger anzeigen

Technische Daten in der Praxis

Leuchtmittel: 16 x max. 60W Candelabra-Sockel

Abbildungen und Diagramme

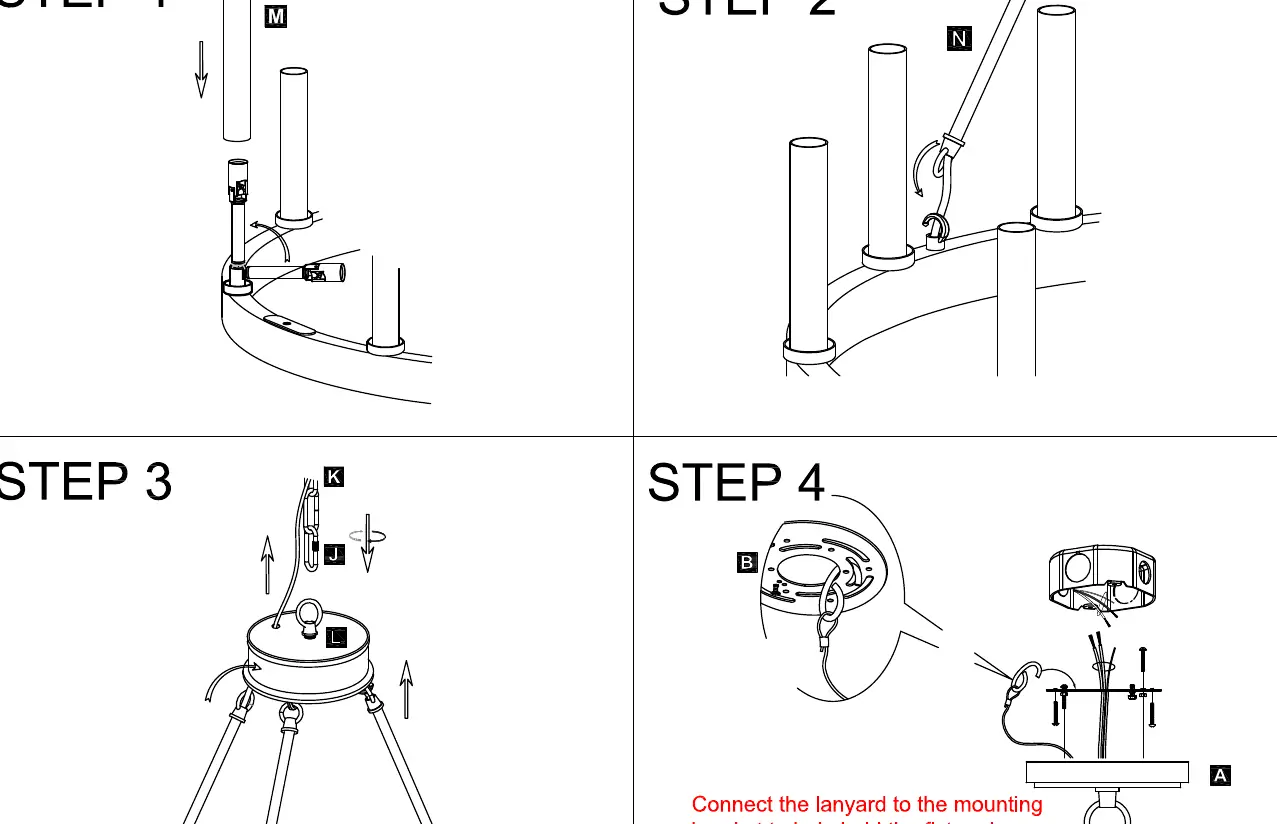

Schritt 1-2: Montage der Fassungsabdeckungen und Aufhängestangen.
Schritt 3: Zusammenbau der Kette und Aufhängevorrichtung.
Schritt 4: Montage der Halterung an der Decke und Nutzung des Sicherungsseils.

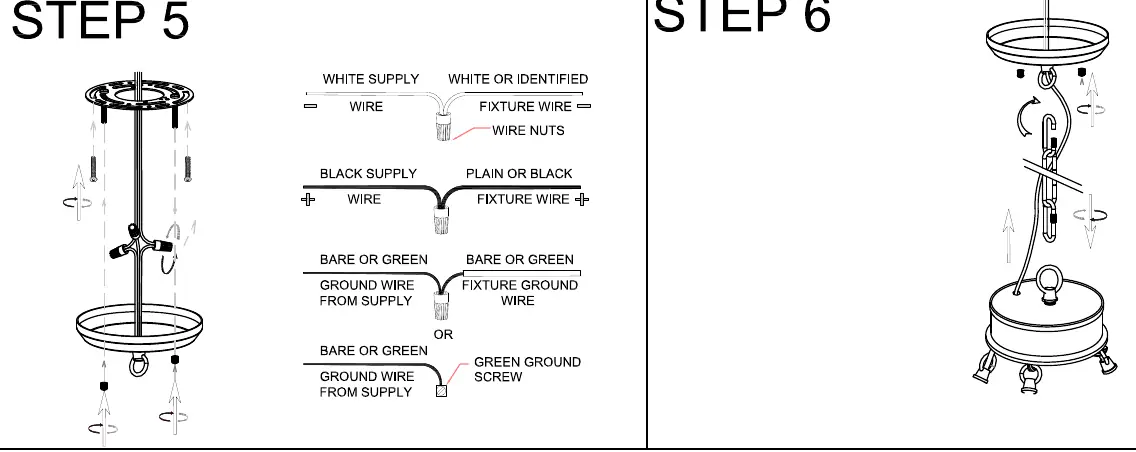

Schritt 5: Detailliertes Verkabelungsschema für die Stromanschlüsse.

Modellkompatibilität

Nur für den Innenbereich geeignet.
Nicht für die Verwendung mit ungeeigneten Leuchtmitteln (über 60W) geeignet.
