Installationsanleitung für den Acroma 2080818AZ Kronleuchter
Detaillierte Installationsanleitung für den Acroma 2080818AZ Kronleuchter. Erfahren Sie, wie Sie die Leuchte sicher montieren, verkabeln und in Betrieb nehmen.
PDF-Quelle: English · Zusammenfassung: Deutsch
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Der Acroma 2080818AZ ist ein Kronleuchter für 18 Leuchtmittel (max. 60W, Candelabra-Sockel). Die Installation umfasst die Montage der Aufhängung, die Befestigung an der Decke und den elektrischen Anschluss gemäß den beiliegenden Schaltplänen. S. 1, 2, 3, 4
Wichtigste Schritte
- Stromversorgung unterbrechen S. 1
- Verkabelung durchführen S. 4
Probleme und Lösungen
Leuchte funktioniert nicht
Überprüfen Sie die Verkabelung und die Sicherung.
S. 1Weitere 2 Antworten anzeigen Weniger anzeigen
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Leuchtmittel | 18 x Max 60W | Maximale Leistung pro Fassung | S. 1 |
Wo es im PDF steht
- Sicherheit und Vorbereitung S. 1
- Hardware und Montageübersicht S. 2
- Montageschritte S. 3
- Elektrischer Anschluss S. 4
Inhaltsverzeichnis
Wichtige Informationen zur Installation
Diese Anleitung beschreibt die sichere Montage und den elektrischen Anschluss des Acroma 2080818AZ Kronleuchters. Vor Beginn der Arbeiten muss die Stromzufuhr am Sicherungskasten unterbrochen werden. Es wird dringend empfohlen, bei Unsicherheiten einen qualifizierten Elektriker zu konsultieren.
Vorbereitung und Werkzeuge
Stellen Sie sicher, dass Sie alle benötigten Werkzeuge griffbereit haben, bevor Sie mit der Installation beginnen. Legen Sie die Leuchte während der Montage auf eine weiche, nicht scheuernde Oberfläche, wie z. B. einen Teppich oder Karton, um Beschädigungen zu vermeiden.
Benötigte Werkzeuge (nicht im Lieferumfang enthalten):
- Kreuzschlitzschraubendreher
- Abisolierzange
- Zange
- Schutzbrille
- Isolierband
Lieferumfang
Überprüfen Sie vor der Montage, ob alle Hardware-Komponenten vorhanden sind, einschließlich der Montageplatte, Schrauben, Muttern, Drahtverbinder, Baldachin, Kette, Endstücke, Fassungshülsen und des Verbindungsrings.
Montageanleitung
- Vorbereitung der Leuchte: Setzen Sie die Fassungshülsen (L) auf die Leuchte.
- Verbindung der Stäbe: Verbinden Sie die seitlichen Aufhängungsstäbe mit dem Rad und der Verkabelungskammer unter Verwendung der Kettenglied-Schlaufen (H).
- Zusammenbau der Aufhängung: Montieren Sie den Verbindungsring (M) und die Kette (K) gemäß den Abbildungen.
- Deckenmontage: Befestigen Sie die Montageplatte an der Anschlussdose.
- Sicherung: Verbinden Sie das Sicherungsseil (Lanyard) mit der Montagehalterung, um die Leuchte während der Verkabelung zu halten.

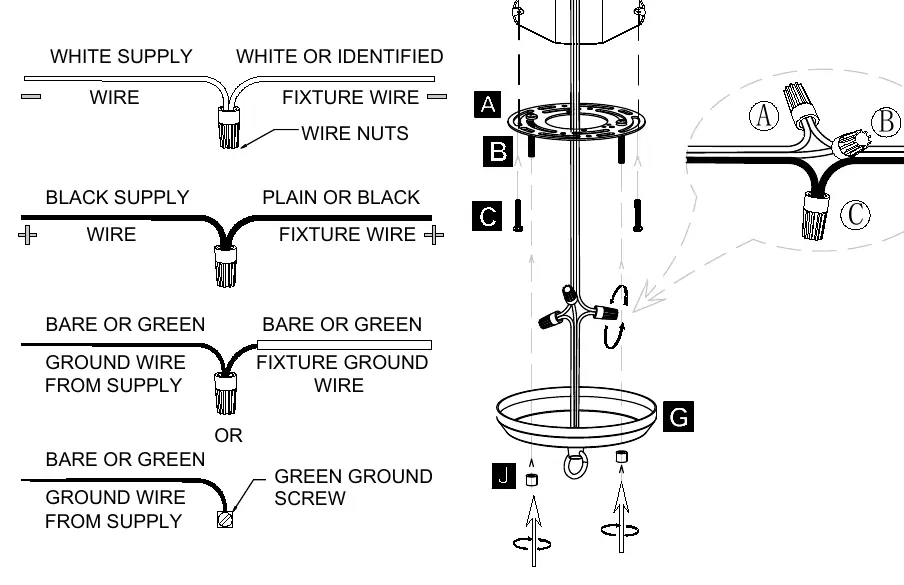

Elektrischer Anschluss
Führen Sie die Verkabelung gemäß den lokalen Vorschriften durch:
- Weißer Draht (Versorgung): Verbinden Sie diesen mit dem weißen oder gekennzeichneten Draht der Leuchte.
- Schwarzer Draht (Versorgung): Verbinden Sie diesen mit dem schwarzen oder glatten Draht der Leuchte.
- Erdungskabel (Grün oder blank): Verbinden Sie das Erdungskabel der Versorgung mit dem Erdungskabel der Leuchte oder der grünen Erdungsschraube an der Montageplatte.
Verwenden Sie die mitgelieferten Drahtverbinder, um alle Verbindungen sicher zu fixieren.
Sicherheitshinweise
- Schalten Sie vor Beginn der Arbeiten immer den Strom am Sicherungskasten aus.
- Verwenden Sie einen Spannungsprüfer, um sicherzustellen, dass keine Spannung anliegt.
- Verwenden Sie nur Werkzeuge mit isolierten Griffen.
- Die Leuchte ist für den Innenbereich konzipiert.
Herstellerinformationen
ACROMA
Praktische Hilfe
Typische Probleme
Leuchte lässt sich nicht einschalten
Überprüfen Sie die Sicherung am Hauptschalter und stellen Sie sicher, dass alle Kabelverbindungen fest sitzen.
Unsicherheit bei der Verkabelung
Wenn Sie sich bei der elektrischen Installation unsicher sind, beauftragen Sie einen qualifizierten Elektriker.
Vor der Verwendung
- Strom am Sicherungskasten ausschalten
- Werkzeuge (Schraubendreher, Abisolierzange, Zange) bereitlegen
- Schutzbrille tragen
- Sicherstellen, dass die Deckenanschlussdose das Gewicht der Leuchte tragen kann
- Alle Teile aus dem Lieferumfang auf Vollständigkeit prüfen
Mehr anzeigen Weniger anzeigen
Technische Daten in der Praxis
- 18 x Max 60W Candelabra Base
- Die Leuchte benötigt 18 Leuchtmittel mit Candelabra-Sockel (E12), wobei jedes Leuchtmittel maximal 60 Watt haben darf.
Abbildungen und Diagramme
- Schritt 1-2: Montage der Fassungshülsen und Verbindung der Aufhängungsstäbe.
- Schritt 3-4: Zusammenbau der Kette und des Baldachins.
- Schritt 5-6: Anschluss der Stromkabel an die Deckenverkabelung unter Verwendung der Montageplatte.
Modellkompatibilität
- Nur für den Innenbereich geeignet (Dry Rated).
