Best-Practice-Leitfaden für Wi-Fi 6E Zebra TC53/TC58/TC73/TC78
Erfahren Sie, wie Sie Wi-Fi 6E (6 GHz) auf Zebra TC53, TC58, TC73 und TC78 Geräten mit Cisco WLAN-Infrastruktur optimal konfigurieren. Dieser Leitfaden enthält Empfehlungen für Kanaleinstellungen, Sicherheit und Leistung.
PDF-Quelle: English · Zusammenfassung: Deutsch
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieser Leitfaden bietet Best-Practice-Empfehlungen für die Bereitstellung des 6-GHz-Funkbandes in Verbindung mit der Cisco-WLAN-Infrastruktur und den Zebra-Mobilcomputern TC53, TC58, TC73 und TC78. Wi-Fi 6E erweitert die Wi-Fi 6-Funktionen auf das 6-GHz-Band, was zu höherer Kapazität, geringerer Latenz und besserer Leistung führt.
Geräteeinstellungen für Wi-Fi 6E
Die korrekte Konfiguration der Geräte ist entscheidend für eine optimale Leistung im 6-GHz-Band.
- Band-Auswahl: Empfohlen wird die Einstellung "Auto/all channels" oder spezifisch "2.4GHz und 6GHz" bzw. "5GHz und 6GHz".
- Band-Präferenz: Standardmäßig bevorzugen Zebra-Geräte das 6-GHz- oder 5-GHz-Band.
- Target Wake Time (TWT): Diese Funktion minimiert die Contention in dichten Umgebungen und optimiert den Stromverbrauch. Sie ist standardmäßig aktiviert.
- 11k-Konfiguration: Unterstützt werden sowohl "11k Lite" (nur Neighbor Report) als auch "11k Full" (umfassende Messfunktionen).
- Kanalbreite: Es wird empfohlen, 80-MHz-Kanalbreiten zu verwenden, um ein optimales Benutzererlebnis zu gewährleisten.
Empfehlungen für die Cisco-Infrastruktur
Für eine optimale Zusammenarbeit mit Cisco-Infrastrukturkomponenten (z.B. WLC 9800 Serie, APs der 91xx-Serie) gelten folgende Empfehlungen:
- PSC Enforcement: Es wird dringend empfohlen, die "Preferred Scanning Channels" (PSC) Enforcement auf dem WLAN-Controller zu aktivieren. Dies beschleunigt die Netzwerkerkennung und das Roaming erheblich.
- Multiple BSSID: Sollte aktiviert sein, um die Anzahl der Beacons zu reduzieren und die Effizienz zu steigern.
- Datenraten: Für Sprachnetzwerke wird eine Mindestdatenrate von 12 Mbps empfohlen.
Sicherheitskonfigurationen (WPA3)
Das 6-GHz-Band erfordert moderne Sicherheitsstandards. Offene Sicherheit und WPA2 sind nicht zulässig.
- WPA3 Enterprise: Basiert auf WPA2-Enterprise mit zwingender Verwendung von Protected Management Frames (PMF). Der 192-Bit-Modus ist optional und erfordert EAP-TLS.
- WPA3 Personal: Verwendet das SAE-Protokoll (Simultaneous Authentication of Equals) mit PMF.
- Enhanced Open: Basiert auf dem OWE-Standard (Opportunistic Wireless Encryption) für Netzwerke ohne Passphrase-Management.
Kanal- und Regulierungsinformationen
Das 6-GHz-Band umfasst 1200 MHz Spektrum (5,925 GHz bis 7,125 GHz). Es gibt 59 Kanäle mit 20 MHz Breite, von denen 15 als PSC-Kanäle (Preferred Scanning Channels) ausgewiesen sind. Die Sendeleistungsgrenzen variieren je nach Betriebskategorie (Standard Power, Low Power Indoor, Very Low Power) und müssen strikt eingehalten werden.
Optimierung von Sprache und Video
Die Nutzung des 6-GHz-Bandes mit 80-MHz-Kanalbreite bietet signifikante Vorteile für latenzempfindliche Anwendungen wie Sprachanrufe und Videokonferenzen. Durch die OFDMA-Technologie können mehr Geräte gleichzeitig mit hoher Qualität verbunden bleiben, ohne dass die Latenz oder Jitter-Werte bei steigender Nutzerzahl drastisch ansteigen.

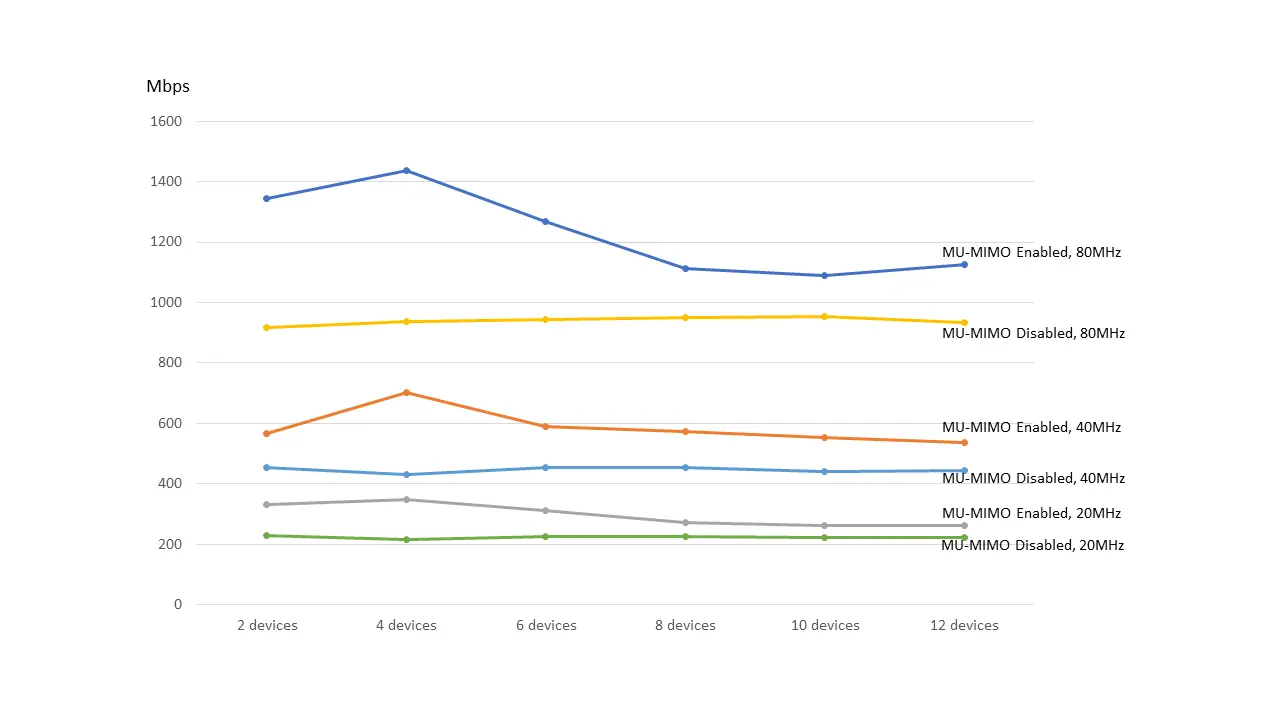

Multiuser MIMO
MU-MIMO ermöglicht es dem Access Point, Daten an mehrere Geräte gleichzeitig zu senden. Die Effektivität hängt stark von der Kanalbreite und der Anzahl der beteiligten Geräte ab. In 6-GHz-Umgebungen mit 80-MHz-Kanälen bietet MU-MIMO eine effiziente Nutzung der Bandbreite für datenintensive Anwendungen.
Herstellerinformationen
Zebra Technologies
Praktische Hilfe
Typische Probleme
Langsames Roaming oder langsame Netzwerkerkennung
Aktivieren Sie 'PSC Enforcement' auf dem WLAN-Controller und stellen Sie sicher, dass 802.11k und 802.11v aktiviert sind.
Schlechte Sprachqualität bei hoher Nutzerdichte
Verwenden Sie 80-MHz-Kanalbreiten und stellen Sie die Mindestdatenrate für Sprachnetzwerke auf 12 Mbps ein.
Vor der Verwendung
- Stellen Sie sicher, dass die Cisco WLC-Softwareversion 17.7.x.x oder höher verwendet wird.
- Überprüfen Sie, ob die AP-Modelle (z.B. 9136, 9162, 9164, 9166) Wi-Fi 6E unterstützen.
- Konfigurieren Sie die Kanalbreite auf 80 MHz für eine optimale Performance.
- Aktivieren Sie TWT (Target Wake Time) auf der Infrastrukturseite.
- Stellen Sie sicher, dass WPA3-Sicherheitsrichtlinien korrekt implementiert sind.
Mehr anzeigen Weniger anzeigen
Technische Daten in der Praxis

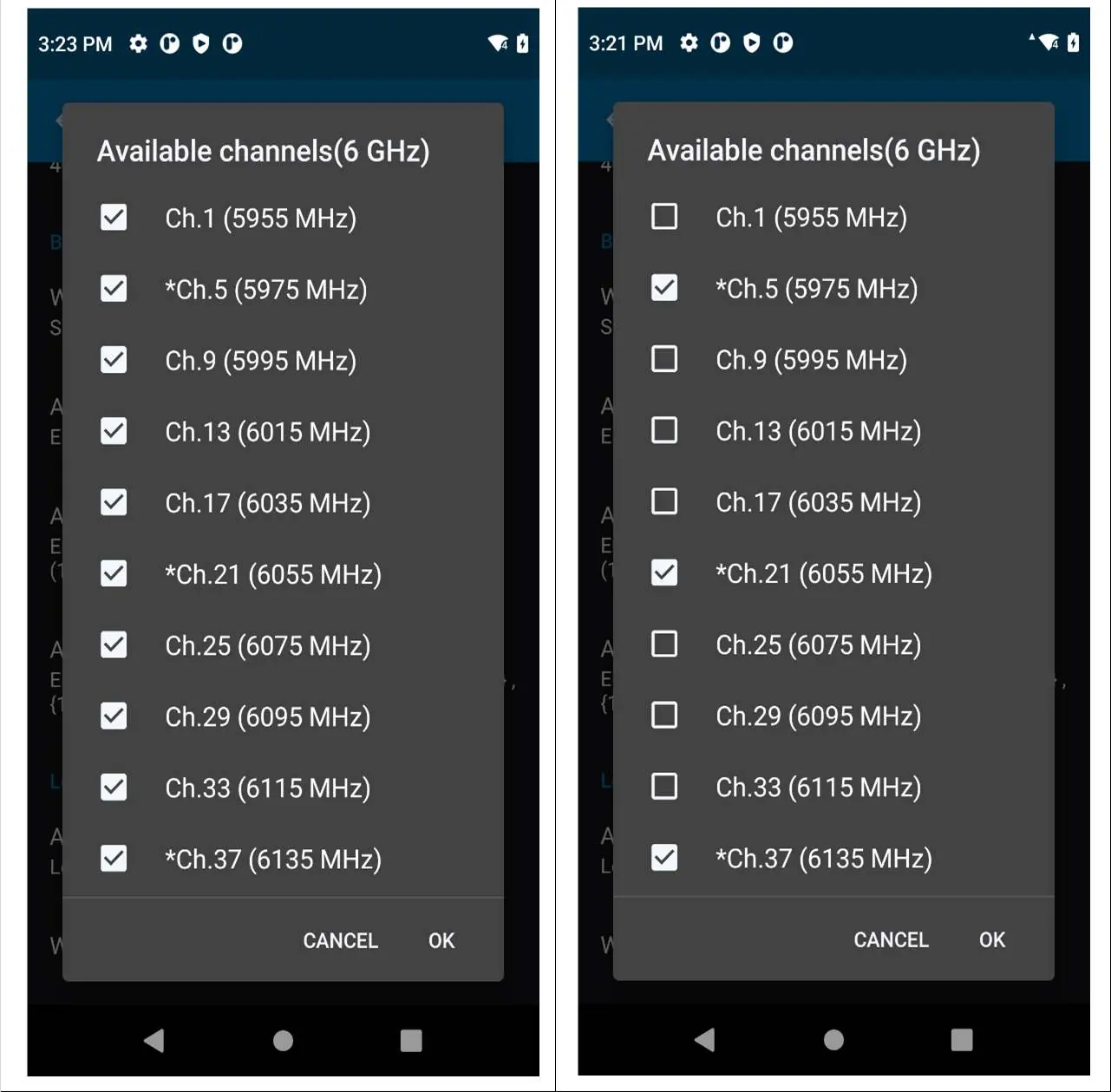

- PSC (Preferred Scanning Channels)
- Spezielle Kanäle, die von Geräten bevorzugt gescannt werden, um die Verbindungszeit zu verkürzen.
- TWT (Target Wake Time)
- Ein Energiesparmechanismus, der die Wachzeit des Clients reduziert und die Batterielaufzeit verlängert.
Abbildungen und Diagramme
- Die Diagramme vergleichen die Leistung (Durchsatz, Latenz, Jitter) bei 20 MHz vs. 80 MHz Kanalbreite.
- Die Abbildungen zur Sendeleistung zeigen die Grenzwerte für Standard Power (SP) und Low Power Indoor (LPI) APs.
Modellkompatibilität
- Unterstützte Zebra-Geräte: TC53, TC58, TC73, TC78.
- Unterstützte Cisco-Infrastruktur: WLC 9800 Serie, AP-Modelle 9136, 9162, 9164, 9166.
