Datalogic Skorpio X5 Mobiler Computer - Schnellstartanleitung
Schnellstartanleitung für den Datalogic Skorpio X5. Erfahren Sie, wie Sie den Akku einsetzen, das Gerät laden, eine SD-Karte installieren und Barcodes scannen.
PDF-Quelle: English · Zusammenfassung: Deutsch
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Der Skorpio X5 ist ein robuster mobiler Computer. Die Anleitung beschreibt die Inbetriebnahme, das Laden des Akkus, das Einsetzen einer SD-Karte und die Verwendung des Barcode-Scanners. S. 1, 2
Wichtigste Schritte
- Akku einsetzen S. 2
- Barcodes scannen S. 2
Erste Inbetriebnahme
- Akku einsetzen, Gerät über USB oder Dock laden, dann einschalten. S. 2
Weitere 3 Antworten anzeigen Weniger anzeigen
Probleme und Lösungen
Gerät wird warm beim Laden
Dies ist normal und keine Fehlfunktion.
S. 2Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| microSD-Karte | UHS-1 | Unterstützte Speicherkartengeschwindigkeit | S. 2 |
Wo es im PDF steht
- Geräteübersicht und Lieferumfang S. 1
- Installation und Bedienung S. 2
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument dient als Schnellstartanleitung für den Datalogic Skorpio X5. Es enthält grundlegende Anweisungen zur Inbetriebnahme, einschließlich der Installation des Akkus, des Ladevorgangs, des Einsetzens einer SD-Karte und der korrekten Verwendung des Barcode-Scanners. Bitte beachten Sie, dass das Gerät während des Ladevorgangs warm werden kann, was ein normales Verhalten darstellt.

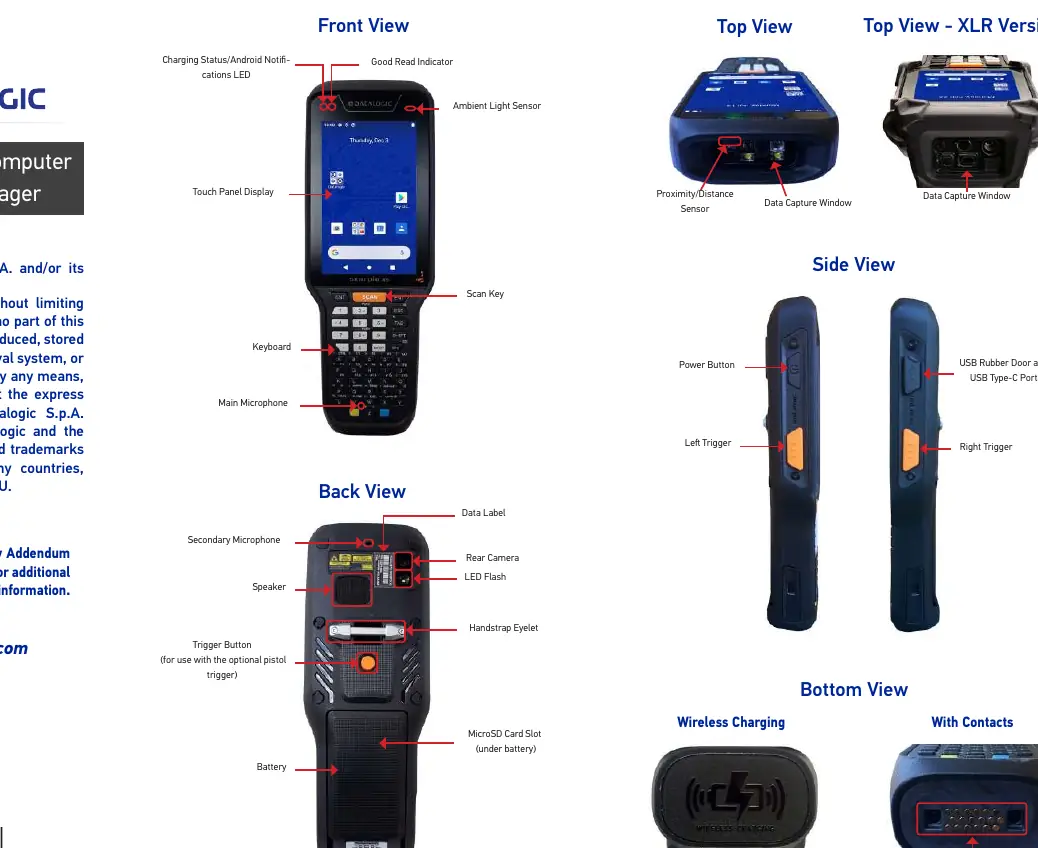

Geräteübersicht
Der Skorpio X5 verfügt über verschiedene Bedienelemente und Anschlüsse:
- Vorderseite: Touch-Display, Tastatur, Scan-Taste, LED-Anzeigen für Ladestatus und Benachrichtigungen, Umgebungslichtsensor.
- Rückseite: Akku, Kamera, LED-Blitz, Lautsprecher, Trigger-Taste (für optionalen Pistolengriff).
- Seiten: Ein-/Aus-Taste, Scan-Trigger, USB-Typ-C-Anschluss.
- Unterseite: Ladekontakte für Dockingstation, Wireless-Charging-Bereich.
Akku-Installation
- Befestigen Sie die Handschlaufe an der Öse.
- Führen Sie die untere Brücke der Handschlaufe in die Handschlaufe ein.
- Befestigen Sie die untere Brücke der Handschlaufe am Akku.
- Setzen Sie den Akku mit der Oberseite zuerst in den Schacht ein und drücken Sie ihn fest, bis er einrastet.
Ladevorgang
Der Akku ist bei Lieferung nicht vollständig geladen. Laden Sie das Gerät vor der ersten Verwendung auf.
- USB-Laden: Verwenden Sie das Datalogic USB-Typ-C-Netzteil oder ein beliebiges USB-Kabel an einem USB-Hub oder Computer.
- Dockingstation: Setzen Sie das Gerät mit dem Bildschirm nach vorne und dem Kopf nach oben in die Dockingstation ein.
Die Lade-LED leuchtet während des Ladevorgangs orange und wechselt bei vollständiger Ladung zu grün.

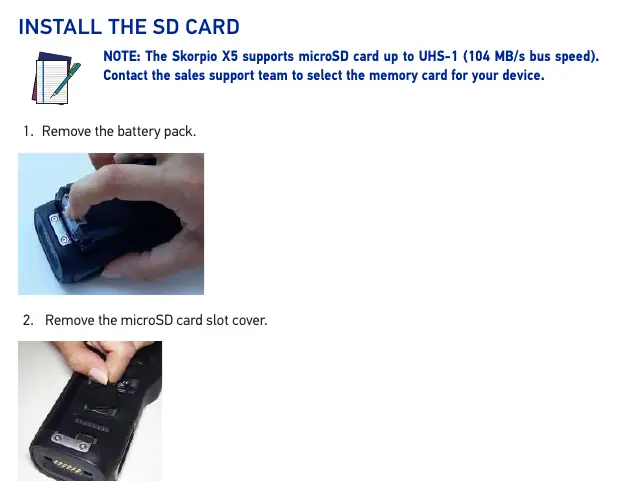

Installation der SD-Karte
- Entfernen Sie den Akku.
- Entfernen Sie die Abdeckung des microSD-Kartenslots.
- Schieben Sie den Kartenhalter nach rechts und klappen Sie ihn hoch.
- Legen Sie die microSD-Karte ein, drücken Sie den Halter nach unten und schieben Sie ihn nach links, um ihn zu verriegeln.
- Setzen Sie die Abdeckung und den Akku wieder ein.
Scannen und Imaging
- Richten Sie das Scan-Fenster auf den Barcode.
- Drücken Sie eine der Scan-Tasten. Ein Laser-Zielmuster wird projiziert.
- Zentrieren Sie das Symbol innerhalb des Zielmusters.
- Warten Sie auf den erfolgreichen Scan (akustisches Signal, GreenSpot-Projektion oder grüne LED-Anzeige).
Praktische Hilfe
Typische Probleme
Gerät wird während des Ladevorgangs warm
Dies ist ein normales Verhalten und deutet nicht auf eine Fehlfunktion hin.
Akku lädt nicht
Stellen Sie sicher, dass nur Datalogic-zugelassene Netzteile verwendet werden und das Gerät korrekt im Dock sitzt oder das USB-Kabel fest verbunden ist.
Vor der Verwendung
- Packungsinhalt auf Vollständigkeit prüfen (Gerät, Akku, Kabel, Zubehör).
- Akku korrekt in das Gerät einsetzen.
- Gerät vor der ersten Nutzung vollständig aufladen.
- SD-Karte bei Bedarf vor dem Einsetzen des Akkus installieren.
Mehr anzeigen Weniger anzeigen
Technische Daten in der Praxis
- microSD-Karte
- Unterstützt UHS-1 Karten mit bis zu 104 MB/s Bus-Geschwindigkeit.
Abbildungen und Diagramme
- Die Frontansicht zeigt die Position der Scan-Taste und der LED-Anzeigen.
- Die Rückansicht verdeutlicht die Position des Akkus und des microSD-Kartenslots unter dem Akku.
- Die Seitenansicht zeigt die Position der Power-Taste und der Trigger-Tasten.
Modellkompatibilität
- Verwenden Sie nur Datalogic-zugelassene Netzteile.
- Keine Aufkleber auf den Wireless-Ladebereich auf der Unterseite kleben.
- Keine Fremdkörper (Münzen, Büroklammern) in den Docking-Slot einbringen.
