Ersatzteilkatalog für Zebra 105SLPlus - Handbuch und...
Dieser Ersatzteilkatalog für den Zebra 105SLPlus bietet detaillierte Explosionszeichnungen und Listen aller Komponenten, einschließlich Druckmechanismus, Elektronik, Sensoren und Antriebssystem. Ideal für Wartung und Reparatur.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus dem Ersatzteilkatalog
Dieser Katalog dient der Identifikation und Bestellung von Ersatzteilen für den Zebra 105SLPlus Industriedrucker. Er enthält detaillierte Explosionszeichnungen und zugehörige Teilenummern für alle Hauptbaugruppen. Bitte beachten Sie, dass für einige Komponenten (wie Druckköpfe oder Antriebsmotoren) die spezifische Druckauflösung (203 dpi oder 300 dpi) Ihres Geräts entscheidend für die Auswahl des richtigen Teils ist.

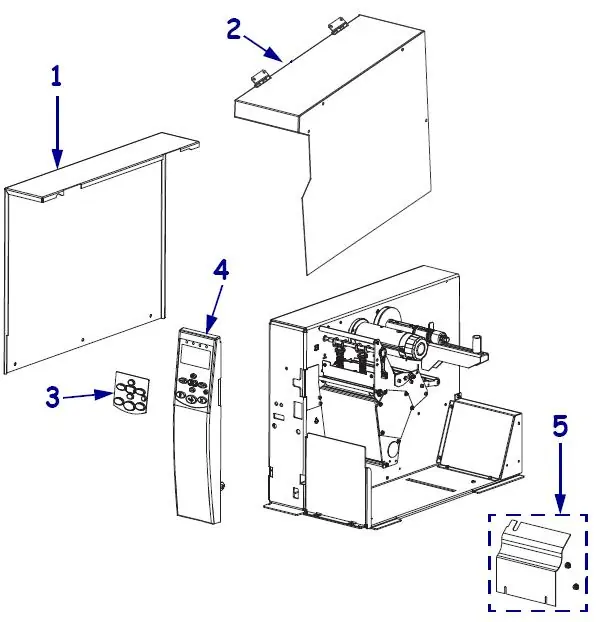

Gehäusekomponenten
Dieser Abschnitt umfasst die äußeren Abdeckungen, das Mediengehäuse und das Bedienfeld. Es werden verschiedene Versionen für Standardmodelle und Modelle mit Media-Rewind-Funktionalität aufgeführt.

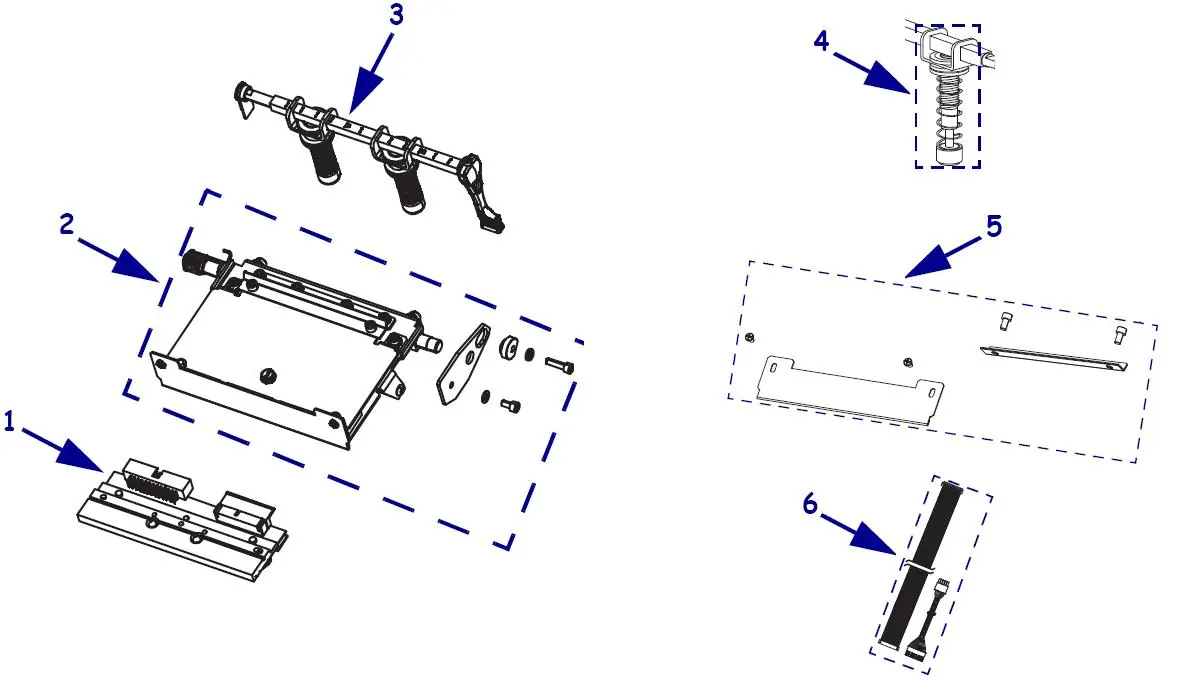

Druckmechanismus
Hier finden Sie Ersatzteile für den Druckkopf, die Pivot-Bar, Toggle-Assemblies sowie die Ribbon-Strip-Platte und statische Bürsten. Achten Sie bei der Auswahl des Druckkopfes auf die korrekte DPI-Auflösung.

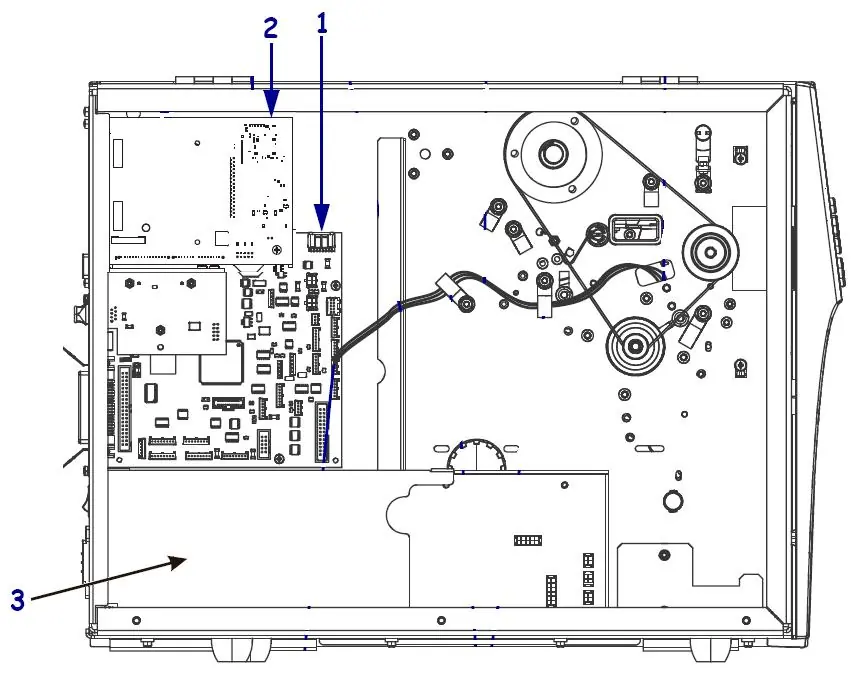

Elektronik
Dieser Bereich listet Hauptplatinen (8MB/64MB), ZebraNet Wireless Printserver, Netzteile sowie verschiedene interne Printserver (IPv4/IPv6) und die zugehörigen Kabelbäume auf.

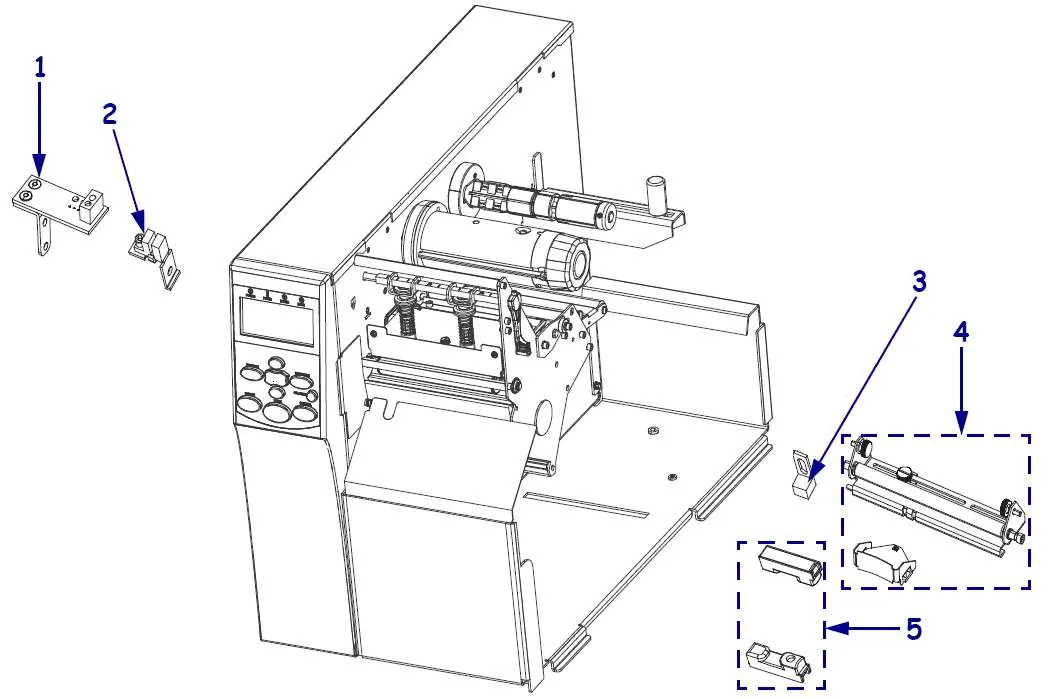

Sensoren
Enthält Ersatzteile für den reflektierenden Sensor (Black Mark), den Druckkopf-Offen-Sensor, den Ribbon-Out-Sensor, den Mediensensor und den Take-Label-Sensor.

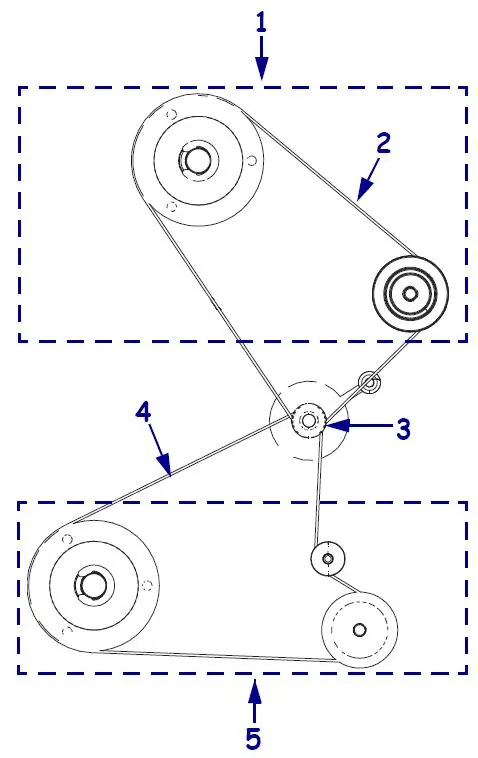

Antriebssystem
Detaillierte Ansichten des Hauptantriebssystems, einschließlich Antriebsriemen, Antriebsmotoren (spezifisch für 203 dpi oder 300 dpi) und Rewind-Antriebssystemen.

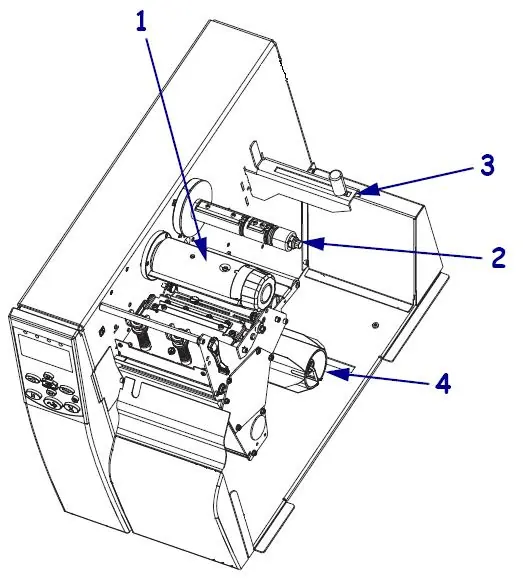

Medien- und Farbbandspindeln
Übersicht der Spindeln für Farbbandaufnahme und -zufuhr sowie Medienaufhängungen und Rewind-Spindeln.
Optionen und Hardware
Der Katalog enthält zudem Informationen zu optionalen Modulen wie dem Cutter (Schneidevorrichtung) und Media-Rewind-Optionen. Ein umfangreicher Abschnitt listet Kleinteile wie Schrauben, Muttern, Unterlegscheiben, Sicherungsringe und Sicherungen auf, die für die Wartung des Druckers erforderlich sind.
Herstellerinformationen
Zebra Technologies
Praktische Hilfe
Typische Probleme
Identifikation der DPI-Auflösung
Achten Sie bei der Bestellung von Druckköpfen, Platen-Rollen und Antriebsmotoren darauf, ob Ihr Gerät 203 dpi oder 300 dpi unterstützt, da die Teilenummern variieren.
Kompatibilität mit Xi4-Serie
Viele Teile sind mit der Xi4-Serie kompatibel, prüfen Sie jedoch immer die spezifische Teilenummer im Katalog, bevor Sie eine Bestellung aufgeben.
Vor der Verwendung
- Schalten Sie den Drucker aus und trennen Sie ihn vom Stromnetz, bevor Sie Reparaturen durchführen.
- Identifizieren Sie die betroffene Baugruppe anhand der Explosionszeichnungen im Katalog.
- Notieren Sie die exakte Teilenummer aus der Tabelle, um Fehlbestellungen zu vermeiden.
- Prüfen Sie, ob für Ihr Modell (203 dpi oder 300 dpi) spezifische Teile erforderlich sind.
- Stellen Sie sicher, dass Sie das richtige Werkzeug für die Montage der gewählten Hardware besitzen.
Technische Daten in der Praxis
- DPI (Dots Per Inch)
- Gibt die Druckauflösung an. Entscheidend bei der Auswahl von Druckköpfen, Rollen und Motoren.
Abbildungen und Diagramme
- Die Zeichnungen zeigen die Explosionsansicht der Baugruppen mit nummerierten Teilen.
- Die Nummern in den Zeichnungen korrespondieren direkt mit der Spalte 'Item Number' in den zugehörigen Tabellen.
Modellkompatibilität
- Einige Teile sind für 105SLPlus und 110Xi4 identisch.
- Cutter-Module und Rewind-Optionen sind spezifische Erweiterungen, die nicht in jedem Modell verbaut sind.
