Installationsanleitung für Zebra TC7X Ethernet Cup
Erfahren Sie, wie Sie den Ethernet Cup für Zebra TC7X-Ladestationen korrekt installieren und austauschen. Diese Anleitung enthält wichtige Sicherheitshinweise und Schritt-für-Schritt-Anweisungen für Techniker.
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen zur Installation
Diese Anleitung beschreibt den Austausch des Ethernet Cups für Zebra TC7X-Ladestationen. Die Arbeiten dürfen ausschließlich von qualifiziertem Fachpersonal an einem ESD-sicheren Arbeitsplatz durchgeführt werden. Das Tragen eines geerdeten ESD-Armbands ist zwingend erforderlich, um Schäden an der Elektronik zu vermeiden.
Installationsschritte
- Trennen Sie die Stromversorgung (AC) von der Ladestation.
- Entfernen Sie die Schraube, die den Ethernet Cup an der Ladestation sichert, mit einem Kreuzschlitzschraubendreher.
- Schieben Sie den Ethernet Cup nach vorne und heben Sie ihn ab.

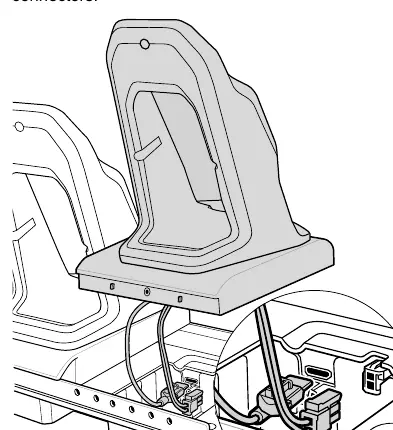

- Trennen Sie die Kabel des Ethernet Cups von den Anschlüssen.

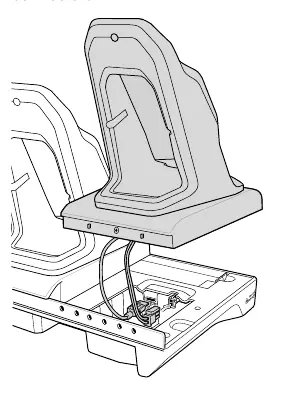

- Verbinden Sie die Kabel des neuen Ethernet Cups mit den Anschlüssen.

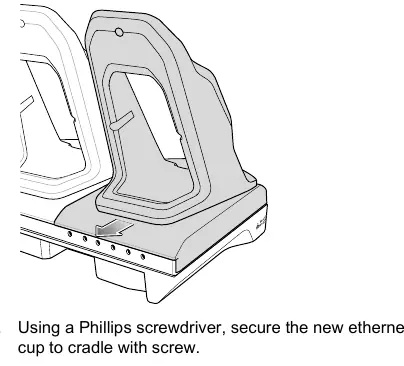

- Richten Sie den neuen Ethernet Cup an der Ladestation aus und schieben Sie ihn nach hinten.

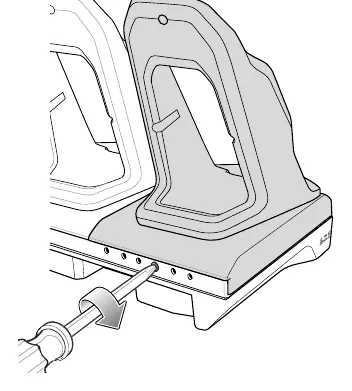

- Sichern Sie den neuen Ethernet Cup mit der Schraube an der Ladestation.
Herstellerinformationen
Zebra Technologies
Praktische Hilfe
Typische Probleme
Arbeiten Sie nur an einem ESD-sicheren Arbeitsplatz und tragen Sie ein geerdetes ESD-Armband.
Vor der Verwendung
- Stromversorgung (AC) von der Ladestation getrennt
- Kreuzschlitzschraubendreher bereitgelegt
- ESD-sicherer Arbeitsplatz vorbereitet
- Geerdetes ESD-Armband angelegt
