Montageanleitung für Ximax P2 Heizkörper

Wichtige Informationen zur Montage

Bitte lesen Sie die Anleitung sorgfältig durch, bevor Sie mit der Montage beginnen. Der Heizkörper muss von einem qualifizierten Installateur oder einer fachkundigen Person montiert werden. Bewahren Sie die Verpackung auf, bis alle Kleinteile gesichert sind. Achten Sie darauf, dass die Wand für die Montage geeignet ist; die mitgelieferten Dübel sind nur für massives Mauerwerk vorgesehen.

Vorbereitung und Werkzeuge

Stellen Sie sicher, dass Sie über einen sauberen, trockenen Arbeitsbereich verfügen. Prüfen Sie vor dem Bohren, dass keine Wasser-, Strom- oder Gasleitungen in der Wand verlaufen. Benötigte Werkzeuge (nicht im Lieferumfang enthalten):

• Kreuzschlitzschraubendreher
• Schlitzschraubendreher
• Maßband
• Schraubenschlüssel
• Bohrmaschine mit passendem Bohrer

Montageanleitung

Der Mindestabstand zwischen Boden und Unterkante des Heizkörpers sollte 150 mm betragen. Die angegebenen Maße beziehen sich auf die Hauptbefestigungslöcher der Halterungen.

1. Bohren Sie 4 Löcher mit einem Durchmesser von ca. 8 mm und einer Tiefe von ca. 60 mm (bei Verwendung der mitgelieferten Dübel).
2. Setzen Sie die Dübel (C) in die Bohrlöcher ein.
3. Befestigen Sie die Halterungen mit den Schrauben (D) und Unterlegscheiben (E). Achten Sie darauf, die Schrauben nicht zu fest anzuziehen.
4. Prüfen Sie, ob der Heizkörper ein Prallblech besitzt (durch Aufkleber markiert). Dieses muss bei der Montage unten liegen.
5. Hängen Sie den Heizkörper in die Halterungen ein.
6. Montieren Sie das Entlüftungsventil (A) und den Blindstopfen (B) in den oberen Gewindeöffnungen.

Anschlussmöglichkeiten

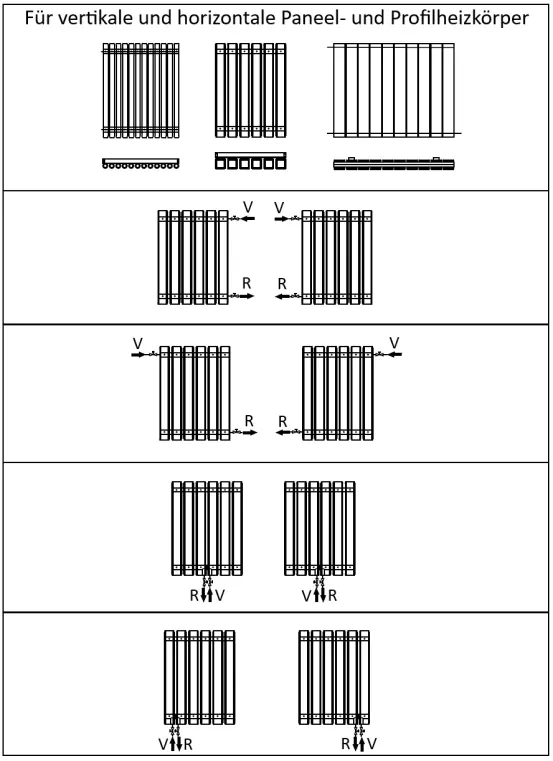

Der Heizkörper kann je nach Modell unterschiedlich angeschlossen werden. Bitte beachten Sie die entsprechenden Diagramme für vertikale und horizontale Paneel-, Profil- oder Röhrenheizkörper. Verwenden Sie für alle Anschlüsse geeignetes Dichtungsband (z.B. PTFE-Band), um Leckagen zu vermeiden.

Befüllung und Entlüftung

1. Öffnen Sie das Entlüftungsventil.
2. Öffnen Sie das Einlassventil leicht (ca. 10%), während das Auslassventil geschlossen bleibt.
3. Lassen Sie das System langsam befüllen (idealerweise ohne Heizungspumpe).
4. Schließen Sie das Entlüftungsventil, sobald der Heizkörper gefüllt ist.
5. Öffnen Sie Ein- und Auslassventil vollständig und betreiben Sie das System für ca. 2 Stunden.
6. Schließen Sie beide Ventile wieder und öffnen Sie das Entlüftungsventil, um die restliche Luft abzulassen.

Pflege und Wartung

Nach der Installation muss das System gründlich gespült werden, um Metallrückstände und Schmutz zu entfernen. Fügen Sie beim Befüllen einen geeigneten Korrosionsschutz (Inhibitor) hinzu. Reinigen Sie den Heizkörper nur mit einem weichen, feuchten Tuch. Verwenden Sie keine Scheuermittel oder chemischen Reinigungsmittel.

Fehlerbehebung

Wenn einzelne Rohre nicht warm werden, entlüften Sie den Heizkörper erneut. Sollte dies nicht helfen, wurde der Heizkörper möglicherweise zu schnell befüllt; in diesem Fall entleeren und langsam neu befüllen. Bei ungleichmäßiger Wärmeverteilung prüfen Sie, ob der Heizkörper eventuell falsch herum montiert wurde (Prallblech oben statt unten). Bei elektrischen Heizkörpern ist ein geringer Wasseraustritt bei der ersten Inbetriebnahme normal.
