Montageanleitung für Wayfair Lark Manor Elysian Couchtisch mit Glasplatte

Schnelle Montageanleitung für den Wayfair Lark Manor Elysian Couchtisch. Enthält eine Liste der Teile, Hardware-Identifikation, Schritt-für-Schritt-Montageanweisungen und technische Abmessungen.

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Zur Stelle im Text springen
Montageschritt 1: Befestigung der Beine an der Tischplatte Seite 4 Montageschritt 3: Befestigung der Basis Seite 4

Wichtige Informationen aus der Anleitung

Diese Anleitung dient der schnellen Montage des Wayfair Lark Manor Elysian Couchtisches. Die geschätzte Montagezeit beträgt 5 Minuten. Bitte stellen Sie vor Beginn sicher, dass alle Teile und Hardware-Komponenten gemäß der Identifikationsliste vorhanden sind. Sortieren Sie die Hardware vorab nach Größe, um den Aufbau zu erleichtern.

Sicherheitshinweise

  • Versuchen Sie nicht, beschädigte oder defekte Teile zu reparieren oder zu modifizieren. Kontaktieren Sie bei Problemen umgehend den Händler.
  • Dieses Produkt ist ausschließlich für den privaten Gebrauch in Wohnräumen bestimmt und nicht für gewerbliche Einrichtungen geeignet.

Teileliste

  • AV: Tischplatte (1 Stk.)
  • BV: Glasplatte (1 Stk.)
  • CV: Metallbeine (4 Stk.)
  • DV: Ablage (1 Stk.)
  • EV: Basis (1 Stk.)

Montageanleitung

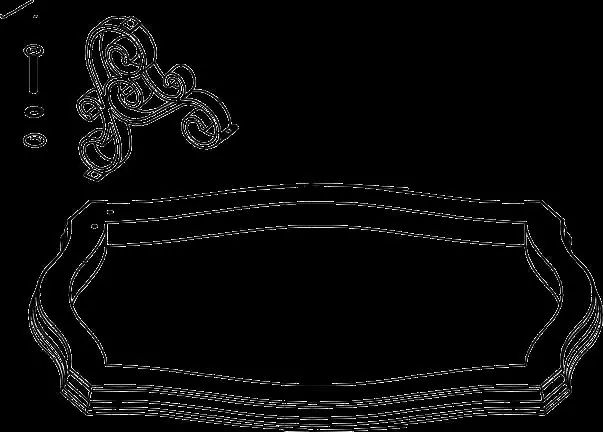

Montageschritt 1: Befestigung der Beine an der Tischplatte
Montageschritt 1: Befestigung der Beine an der Tischplatte

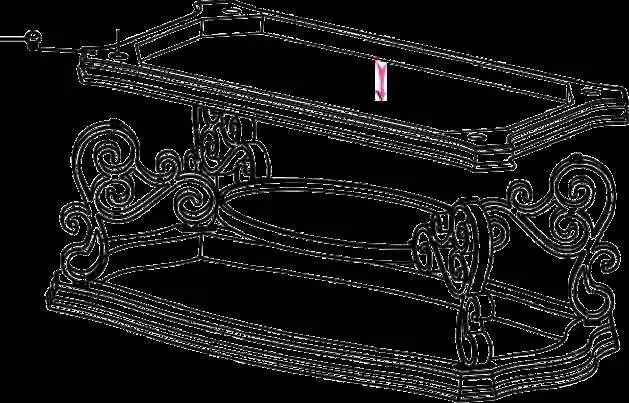

Montageschritt 3: Befestigung der Basis
Montageschritt 3: Befestigung der Basis
  1. Schritt 1: Befestigen Sie die Metallbeine (CV) an der Tischplatte (AV) unter Verwendung der kurzen Schrauben (1), kleinen Federringe (2) und kleinen Unterlegscheiben (3). Nutzen Sie den beiliegenden Inbusschlüssel (8).
  2. Schritt 2: Montieren Sie die Ablage (DV) zwischen den bereits befestigten Beinen.
  3. Schritt 3: Befestigen Sie die Basis (EV) an der Unterseite der Beine mit den langen Schrauben (4), großen Federringen (5) und großen Unterlegscheiben (6). Schrauben Sie die Nivellierfüße (7) ein.
  4. Schritt 4: Legen Sie die Glasplatte (BV) vorsichtig in die dafür vorgesehene Halterung auf der Tischplatte.

Technische Daten

Der Tisch hat eine Gesamthöhe von 20 Zoll (ca. 50,8 cm) und eine Breite von 52,25 Zoll (ca. 132,7 cm). Die Dimensionstoleranz beträgt ±5%.

Herstellerinformationen

Wayfair

Markenprofil
Herstellerwebsite https://www.wayfair.com Support https://www.wayfair.com/help

Praktische Hilfe

Typische Probleme

Fehlende oder beschädigte Teile

Versuchen Sie nicht, diese selbst zu reparieren oder zu modifizieren. Kontaktieren Sie umgehend den Händler.

Vor der Verwendung

  • Hardware aus der Verpackung nehmen und nach Größe sortieren.
  • Vollständigkeit aller Teile und Hardware gemäß Identifikationsliste prüfen.
  • Sicherstellen, dass der Montagebereich eben ist.
  • Inbusschlüssel (M4) für die Montage bereitlegen.

Technische Daten in der Praxis

Dimensionstoleranz
Die angegebenen Maße können um bis zu 5% abweichen.

Abbildungen und Diagramme

  • Schritt 1-2: Montage der Beine an der Tischplatte und Einsetzen der Ablage.
  • Schritt 3: Befestigung der Basis und Anbringen der Nivellierfüße.
  • Schritt 4: Einlegen der Glasplatte.
