Bedienungsanleitung für Waterway Power Defender 1.10HP Poolpumpe
Detaillierte Bedienungsanleitung für die Waterway Power Defender 1.10HP Poolpumpe. Enthält Anweisungen zur elektrischen Installation, Wartung des Siebkorbs, Winterfestmachung, Dichtungserneuerung und Fehlerbehebung.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung enthält sicherheitsrelevante Informationen für die Installation, den Betrieb und die Wartung der Waterway Power Defender 1.10HP Poolpumpe. Die Pumpe muss von einem qualifizierten Elektriker oder Pool-Servicetechniker gemäß den geltenden Vorschriften installiert werden. Ein Betrieb ohne Wasser (Trockenlauf) führt zu Schäden an der mechanischen Dichtung und zum Garantieverlust.
Elektrische Installation
Vor der Verkabelung müssen alle Stromkreise unterbrochen werden. Stellen Sie sicher, dass die Spannung (115V oder 230V) mit dem Motor übereinstimmt. Verwenden Sie für die Erdung und den Potenzialausgleich einen Kupferleiter der Stärke Nr. 8 AWG oder größer. Die Pumpe muss dauerhaft an einen eigenen Stromkreis angeschlossen werden, an dem keine anderen Geräte betrieben werden.
Wartung des Siebkorbs
Der Siebkorb (Hair and Lint Pot) sollte wöchentlich auf Blätter und Ablagerungen überprüft werden. Ein verschmutzter Korb reduziert die Effizienz des Filters und belastet den Motor. Vorsicht: Öffnen Sie den Siebkorb niemals, wenn die Pumpe nicht angesaugt hat oder trocken gelaufen ist, da sich Dampfdruck bilden kann.
Inbetriebnahme und Entlüftung
- Entfernen Sie den Pumpendeckel.
- Füllen Sie den Siebkorb vollständig mit Wasser.
- Setzen Sie den Deckel wieder auf und ziehen Sie ihn handfest an (nicht mit Werkzeugen überdrehen).
- Öffnen Sie das manuelle Entlüftungsventil am Filter.
- Starten Sie die Pumpe.
- Sobald Wasser aus dem Entlüftungsventil austritt, schließen Sie das Ventil.
Winterfestmachung und Motorenpflege
Wenn die Lufttemperatur unter 35º F (ca. 1,7º C) fällt, muss die Pumpe entleert werden, um Frostschäden zu vermeiden. Entfernen Sie dazu die beiden Ablassschrauben am Pumpengehäuse. Decken Sie den Motor zum Schutz vor Witterungseinflüssen ab, aber verwenden Sie keine luftdichte Kunststofffolie, da dies zu Kondensation und Rost führt.
Demontage und Dichtungserneuerung
Für den Austausch der Dichtung oder die Wartung des Motors ist eine Demontage erforderlich. Benötigte Werkzeuge: 1/2 Zoll und 9/16 Zoll Maulschlüssel sowie Flach- und Kreuzschlitzschraubendreher. Achten Sie beim Austausch der Keramik-/Karbondichtung darauf, die polierten Flächen nicht zu zerkratzen, da dies zu Undichtigkeiten führt.
Fehlerbehebung
- Pumpe saugt nicht an: Überprüfen Sie die Saugleitungen auf Luftlecks, stellen Sie sicher, dass der Deckel fest sitzt und die Dichtung korrekt platziert ist, und prüfen Sie den Wasserstand im Pool.
- Reduzierter Durchfluss: Überprüfen Sie das Laufrad auf Verstopfungen und reinigen Sie den Siebkorb.
Praktische Hilfe
Typische Probleme
Pumpe saugt nicht an (zu viel Luft)
Überprüfen Sie Saugleitungen und Ventile auf Dichtheit. Stellen Sie sicher, dass der Deckel des Siebkorbs fest sitzt und die Dichtung korrekt eingelegt ist.
Pumpe saugt nicht an (zu wenig Wasser)
Stellen Sie sicher, dass Saugleitungen, Siebkorb und Pumpengehäuse vollständig mit Wasser gefüllt sind.
Reduzierter Durchfluss
Überprüfen Sie das Laufrad auf Verstopfungen oder reinigen Sie den Siebkorb.
Vor der Verwendung
- Stellen Sie sicher, dass alle elektrischen Trennschalter ausgeschaltet sind.
- Überprüfen Sie, ob die Netzspannung (115V oder 230V) mit dem Motor übereinstimmt.
- Wählen Sie den korrekten Kabelquerschnitt gemäß Tabelle (Chart 1).
- Stellen Sie sicher, dass alle elektrischen Verbindungen sauber und fest sind.
- Füllen Sie den Siebkorb vor dem ersten Start vollständig mit Wasser.
- Stellen Sie sicher, dass Saug- und Druckventile geöffnet sind.
Abbildungen und Diagramme

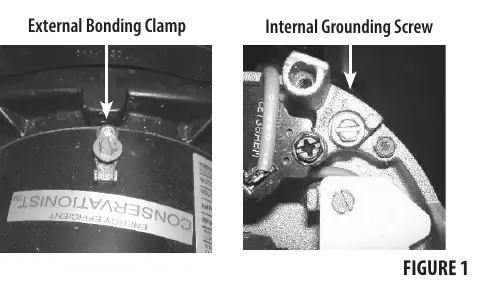

- Abbildung 1 zeigt die Position der externen Erdungsklemme und der internen Erdungsschraube.

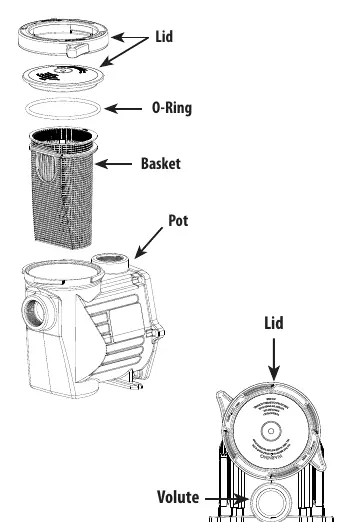

- Abbildung 2 und 3 zeigen den Aufbau des Siebkorbs und die korrekte Montage des Deckels.

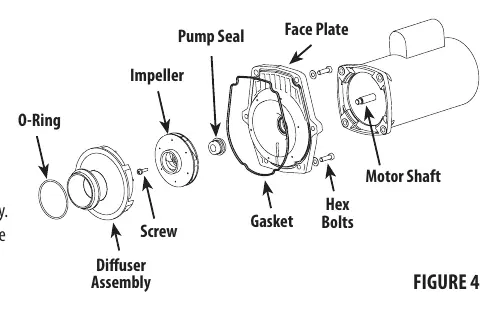

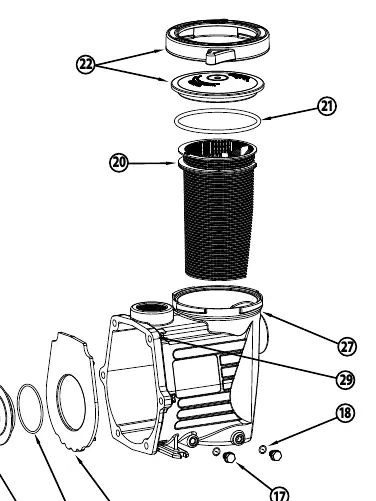

- Abbildung 4 zeigt die Explosionszeichnung für die Demontage des Motors und den Austausch der Dichtung.
Modellkompatibilität
- Nicht in geschlossenen Räumen oder unter der Abdeckung von Whirlpools installieren, sofern nicht ausdrücklich dafür gekennzeichnet.
- Die Pumpe muss von einem lizenzierten Elektriker gemäß National Electrical Code installiert werden.
