Bedienungsanleitung für Holzspalter Güde GHS 1000/10TE-A

Schnellstartanleitung und Bedienungshandbuch für den Güde Holzspalter GHS 1000/10TE-A. Enthält Montageanweisungen, Betriebshinweise, Wartungstipps und Fehlerbehebung.

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken
Lieferumfang des Holzspalters Seite 4 Ölstandskontrolle Seite 12 Start- und Stopp-Bedienung Seite 14 Wartungspunkte Seite 21

Wichtige Informationen aus der Anleitung

Der Güde Holzspalter ist ausschließlich zum Zerkleinern von Brennholz in Faserrichtung bestimmt. Das Gerät ist nur für den Betrieb durch eine Person ausgelegt. Der Betrieb durch zwei oder mehr Personen ist strengstens untersagt. Vor der Inbetriebnahme müssen die Sicherheitseinrichtungen, insbesondere die Zwei-Hebel-Bedienung, auf ihre Funktion geprüft werden. Die Holzfixiervorrichtung (Kette und Feder) muss bei jedem Spaltvorgang verwendet werden.

Montage

Die Montage erfolgt in mehreren Schritten:

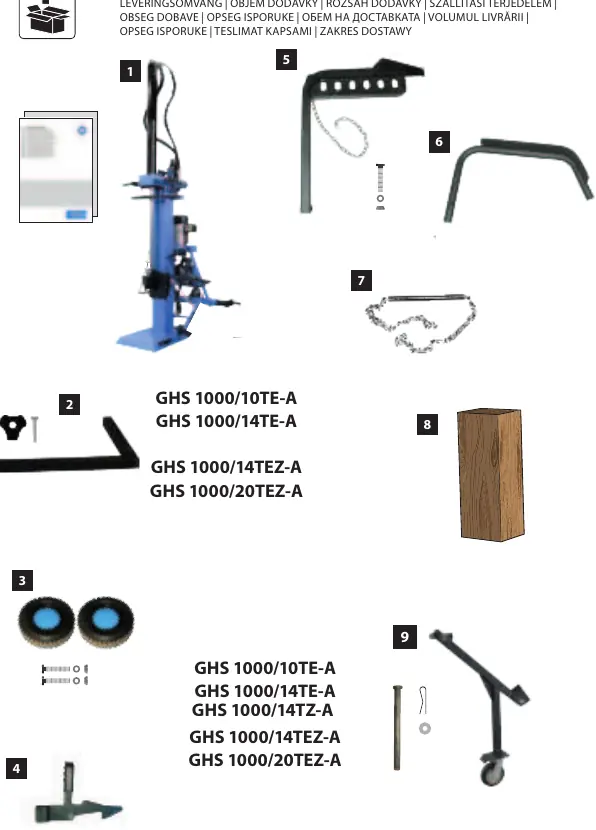

Lieferumfang des Holzspalters
Lieferumfang des Holzspalters
  • Packen Sie das Gerät aus und prüfen Sie den Lieferumfang auf Vollständigkeit.
  • Montieren Sie die Räder und die Achse.
  • Befestigen Sie den Spalttisch und die Holzfixiervorrichtung gemäß den Abbildungen in der Anleitung.
  • Stellen Sie sicher, dass alle Schraubverbindungen fest angezogen sind.

Inbetriebnahme

Vor der Inbetriebnahme ist der Ölstand zu kontrollieren. Verwenden Sie Hydrauliköl gemäß den technischen Daten (DIN ISO HLP 44/46). Stellen Sie sicher, dass das Gerät auf einem waagerechten, ebenen Boden steht und mit geeigneten Befestigungsmitteln (z.B. Erdnägeln) gesichert ist.

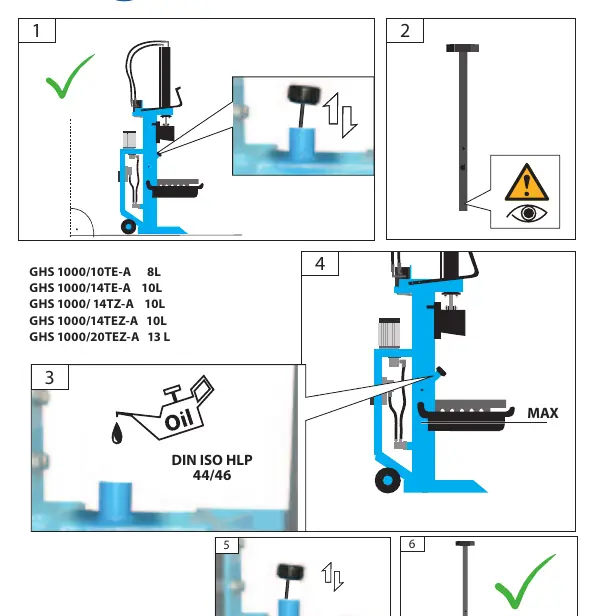

Ölstandskontrolle
Ölstandskontrolle

Betrieb

Beim Spalten von Holz ist unbedingt darauf zu achten, dass das Holz nur auf dem Riffelblech der Bodenplatte oder des Spalttisches aufliegt. Verwenden Sie immer die Holzfixiervorrichtung. Sobald das Spaltmesser ca. 3-5 cm in das Holz eingedrungen ist, lösen Sie die Fixiervorrichtung und setzen den Spaltvorgang fort. Bei 400V-Geräten ist unbedingt auf die korrekte Drehrichtung des Motors zu achten (siehe Motorpfeil).

Start- und Stopp-Bedienung
Start- und Stopp-Bedienung

Wartung und Reinigung

Vor allen Wartungs- und Reparaturarbeiten ist der Netzstecker zu ziehen. Die Hydraulikschläuche und Verbindungen müssen nach ca. 4 Betriebsstunden auf Dichtigkeit geprüft und ggf. nachgezogen werden. Reinigen Sie das Gerät nur mit einem feuchten Tuch; verwenden Sie keine Lösungsmittel oder giftigen Flüssigkeiten.

Wartungspunkte
Wartungspunkte

Fehlerbehebung

Bei Störungen wie "Motor läuft nicht an" oder "Spalter hat keine Leistung" prüfen Sie zunächst die Stromversorgung, die Sicherungen und den Ölstand. Bei falscher Motordrehrichtung kann der Phasenwender im Gerätestecker mit einem Schraubendreher gedreht werden.

Praktische Hilfe

Typische Probleme

Motor läuft nicht an

Prüfen Sie die Netzsicherung, das Verlängerungskabel und lassen Sie den Schalter/Kondensator von einer Elektrofachkraft prüfen.

Falsche Motordrehrichtung

Drehen Sie den Phasenwender im Gerätestecker mit einem Schraubendreher.

Spalter hat keine Leistung

Prüfen Sie den Ölstand, die Drehrichtung und ob die Auslösestange verbogen ist.

Hydraulikpumpe pfeift, Spaltmesser läuft ruckartig

Prüfen Sie auf Ölverlust und füllen Sie ggf. Hydrauliköl nach.

Vor der Verwendung

  • Prüfen Sie die Funktion der Zwei-Hebel-Bedienung.
  • Kontrollieren Sie die Hydraulikleitungen und -schläuche auf Dichtigkeit.
  • Stellen Sie sicher, dass der Spalttisch fest montiert ist.
  • Prüfen Sie den Ölstand.
  • Stellen Sie sicher, dass der Arbeitsbereich eben und frei von Stolperfallen ist.

Technische Daten in der Praxis

Nennleistung
Gibt die Leistungsaufnahme des Motors an (z.B. 3,7 kW bis 5,5 kW je nach Modell).
Max. Spaltdruck
Die maximale Kraft, die auf das Holz ausgeübt wird (10t bis 20t).
Hydrauliktank
Kapazität des Hydrauliköltanks (8,0l bis 13l).

Abbildungen und Diagramme

  • Die Abbildungen zeigen die Montage der Räder, der Holzfixiervorrichtung und des Spalttisches.
  • Die Ölstandskontrolle zeigt die Position des Messstabs und die MAX-Markierung.
  • Die Bedienungshinweise verdeutlichen die Zwei-Hebel-Bedienung und die korrekte Positionierung des Holzes.

Modellkompatibilität

  • Nur für 400V-Anschluss geeignet.
  • Nicht für den gewerblichen Einsatz konstruiert.
