Vevor Poolpumpe HAP- und HBP-Serie Bedienungsanleitung
Schnelle Anleitung für die Vevor Poolpumpe der HAP- und HBP-Serie. Erfahren Sie alles über Installation, elektrische Anschlüsse, Inbetriebnahme, Wartung und Fehlerbehebung.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung gilt für die Vevor Poolpumpen der HAP- und HBP-Serie. Die Pumpe ist für fest installierte Schwimmbecken, Whirlpools und Spas konzipiert. Sie darf nicht für aufstellbare Becken verwendet werden. Die Installation und Wartung muss durch qualifiziertes Fachpersonal erfolgen. Sicherheit hat oberste Priorität: Die Pumpe muss an einen FI-Schutzschalter (GFCI) angeschlossen werden, und alle elektrischen Arbeiten müssen den lokalen Vorschriften entsprechen.
Installation
Die Pumpe sollte so nah wie möglich am Pool platziert werden, um Reibungsverluste zu minimieren. Der Standort muss gut entwässert sein und darf nicht überflutet werden. Eine ausreichende Luftzirkulation zur Kühlung des Motors ist zwingend erforderlich.
- Montage: Die Pumpe muss auf einem festen, ebenen Untergrund montiert werden, um Vibrationen zu reduzieren.
- Verrohrung: Verwenden Sie Teflonband für Gewindeverbindungen an Kunststoffteilen. Verwenden Sie keine Rohrdichtpaste, da diese Kunststoff beschädigen kann. Ziehen Sie Verbindungen handfest an und verwenden Sie bei Bedarf ein Werkzeug für maximal 1,5 zusätzliche Umdrehungen.
- Elektrischer Anschluss: Alle Verkabelungen müssen von einem lizenzierten Elektriker durchgeführt werden. Stellen Sie sicher, dass die Versorgungsspannung mit der Spannung auf dem Typenschild des Motors übereinstimmt. Verwenden Sie ausschließlich Kupferleiter.
Inbetriebnahme und Betrieb
Betreiben Sie die Pumpe niemals ohne Wasser, da dies die Dichtungen beschädigen und zum Garantieverlust führen kann.
- Stellen Sie sicher, dass alle Ventile in der Saug- und Druckleitung geöffnet sind.
- Füllen Sie das Siebgehäuse vor dem Start mit Wasser.
- Öffnen Sie das manuelle Entlüftungsventil am Filter, um eingeschlossene Luft abzulassen.
- Schalten Sie die Pumpe ein. Der Ansaugvorgang kann bis zu fünf Minuten dauern.
Wartung und Winterfestmachung
Reinigen Sie den Siebkorb regelmäßig. Schlagen Sie den Korb nicht aus, um ihn zu reinigen. Die Motorlager sind selbstschmierend und erfordern keine Wartung. Bei Frostgefahr oder längerer Lagerung muss das System entleert werden. Entfernen Sie die Ablassschrauben am Boden des Siebgehäuses und trennen Sie die Pumpe von der Stromversorgung und den Rohrleitungen. Lagern Sie die Pumpe an einem trockenen Ort.
Fehlerbehebung
Bei Problemen wie "Motor startet nicht", "Pumpe saugt nicht an" oder "Geringer Durchfluss" prüfen Sie zunächst die Stromversorgung, die Verkabelung, den Siebkorb auf Verschmutzungen und die Saugseite auf Luftlecks. Bei ungewöhnlichen Geräuschen prüfen Sie die Pumpe auf Fremdkörper im Gehäuse oder eine unsachgemäße Montage.
Technische Daten

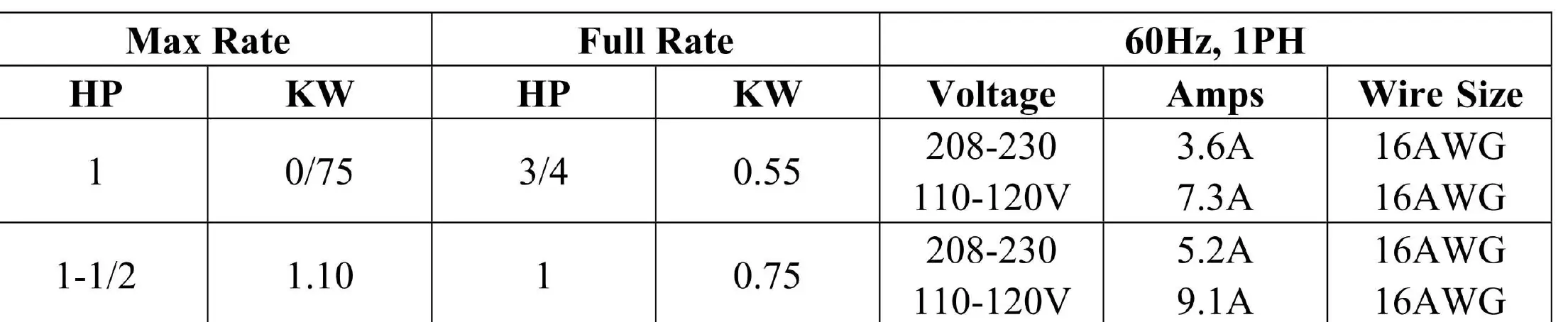

Die Pumpe ist in verschiedenen Leistungsstufen (HP) und Spannungen (110-120V / 220V) erhältlich. Detaillierte Angaben zu Stromstärke (Ampere), Durchflussrate (GPM) und Kabelquerschnitt (AWG) finden Sie in den Tabellen im Abschnitt "Technical Data" der Anleitung.
Herstellerinformationen
VEVOR
Praktische Hilfe
Typische Probleme
Motor brummt, startet aber nicht
Das Laufrad ist möglicherweise durch Ablagerungen blockiert. Lassen Sie das Gehäuse von einem Fachmann öffnen und reinigen.
Pumpe saugt nicht an (kein Priming)
Prüfen Sie auf Luftlecks in der Saugleitung, stellen Sie sicher, dass das Siebgehäuse mit Wasser gefüllt ist und der O-Ring sauber und korrekt sitzt.
Geringer Durchfluss
Prüfen Sie, ob der Siebkorb oder der Skimmerkorb verstopft sind. Überprüfen Sie die Rohrleitungen auf Blockaden.
Laute Pumpe
Dies deutet oft auf Kavitation durch eine eingeschränkte Saugleitung, Luftlecks oder Fremdkörper im Pumpengehäuse hin.
Vor der Verwendung
- Stellen Sie sicher, dass ein FI-Schutzschalter (GFCI) installiert ist.
- Überprüfen Sie, ob die Netzspannung mit dem Typenschild des Motors übereinstimmt.
- Füllen Sie das Siebgehäuse vor dem ersten Start vollständig mit Wasser.
- Stellen Sie sicher, dass alle Saug- und Druckventile geöffnet sind.
- Prüfen Sie alle Anschlüsse auf Dichtheit.
Technische Daten in der Praxis
- HP (Horsepower)
- Die Leistung des Motors. Höhere Werte bedeuten mehr Pumpkraft.
- GPM (Gallons per Minute)
- Die Durchflussrate der Pumpe. Gibt an, wie viel Wasser pro Minute gefördert wird.
- AWG (American Wire Gauge)
- Standard für den Kabelquerschnitt. Muss für die Stromlast der Pumpe geeignet sein.
Abbildungen und Diagramme

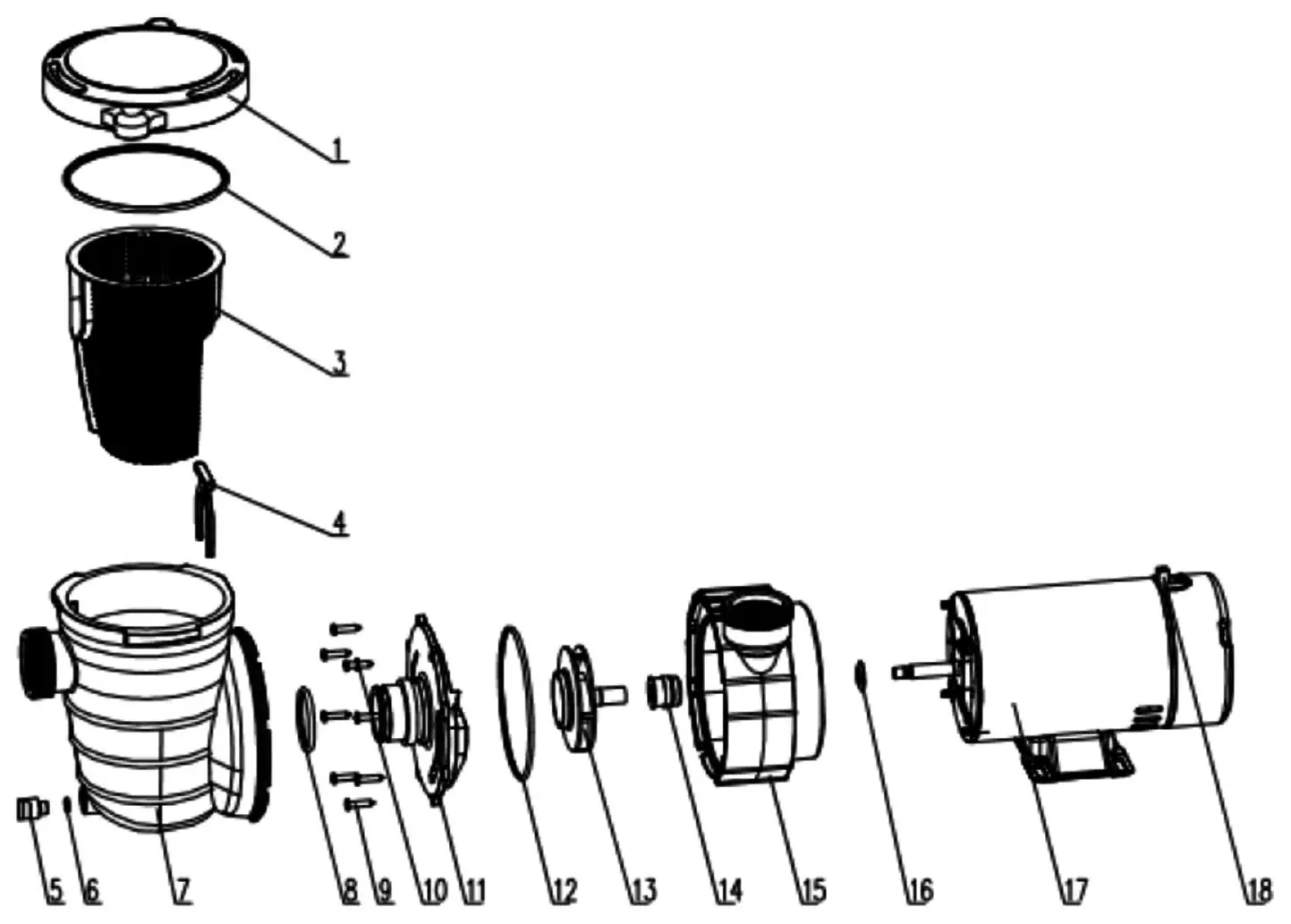

- Explosionszeichnung der HAP-Serie: Zeigt den Zusammenbau von Deckel, O-Ring, Siebkorb, Pumpengehäuse, Laufrad, mechanischer Dichtung und Motor.

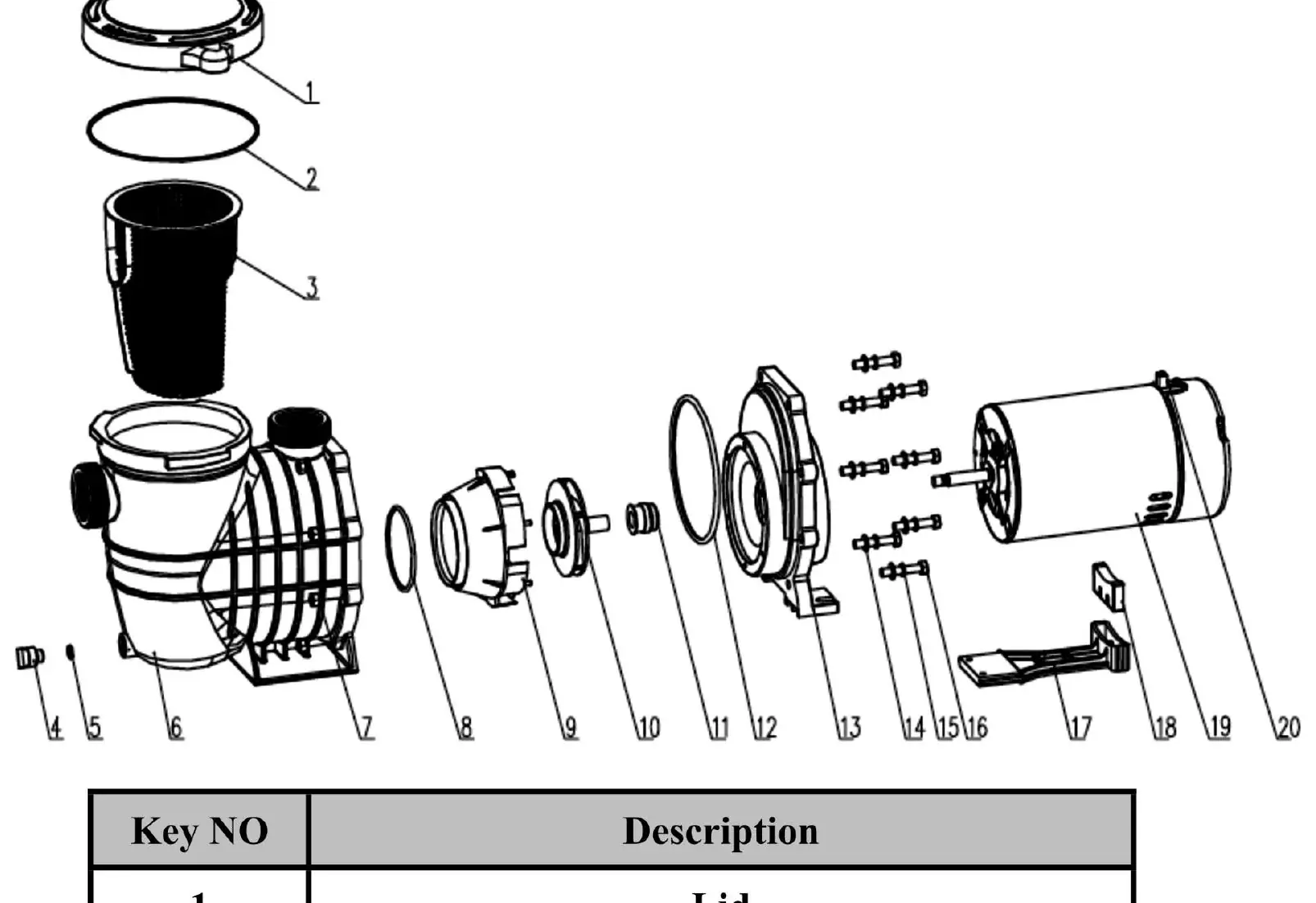

- Explosionszeichnung der HBP-Serie: Ähnlich wie HAP, zeigt die spezifischen Komponenten der HBP-Serie.
Modellkompatibilität
- Geeignet für fest installierte Schwimmbecken, Whirlpools und Spas.
- Nicht für aufstellbare (storable) Pools geeignet.
- Verwenden Sie nur Propylenglykol als Frostschutzmittel.
