Bedienungsanleitung Farbsprühsystem Wagner W 600 Flexio 18V
Detaillierte Bedienungsanleitung für das Wagner W 600 Flexio 18V Farbsprühsystem. Erfahren Sie alles über Inbetriebnahme, Sprühtechniken, Reinigung und Wartung.
PDF-Quelle: English · Zusammenfassung: Deutsch
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Das Wagner W 600 Flexio 18V ist ein akkubetriebenes Farbsprühsystem. Zur Inbetriebnahme Akku einsetzen, Material in den Behälter füllen, Saugrohr ausrichten und die Sprühparameter (Materialmenge, Luftmenge, Strahlform) an das verwendete Material anpassen. S. 10, 11, 12
Wichtigste Schritte
- Reinigung nach Gebrauch S. 14, 15
- Einstellung der Sprühstrahlform S. 11
Erste Inbetriebnahme
- Akku laden, Saugrohr ausrichten, Material einfüllen, Sprühbild auf Testfläche prüfen. S. 9, 10
Weitere 4 Antworten anzeigen Weniger anzeigen
Probleme und Lösungen
Kein Materialfluss
Gerät einschalten, Akku prüfen, Düse/Saugrohr reinigen, Behälter festziehen.
S. 18Wartung und Reset
- Luftfilter nach jedem Gebrauch prüfen und bei Verschmutzung wechseln. S. 15, 16
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Akkuspannung | 18 V | Betriebsspannung | S. 19 |
| Zerstäubungsleistung | 200 W | Leistung des Sprühsystems | S. 19 |
| Max. Durchflussrate | 500 ml/min | Maximale Materialförderung | S. 19 |
Wo es im PDF steht
- Sicherheitshinweise S. 2, 3, 4, 5
- Inbetriebnahme S. 10
- Reinigung S. 14, 15
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Das Wagner W 600 Flexio 18V ist ein Farbsprühsystem für verschiedene Beschichtungsstoffe. Vor der Inbetriebnahme ist es zwingend erforderlich, die Sicherheitshinweise zu lesen, insbesondere zum Umgang mit brennbaren Stoffen, Belüftung und dem Tragen von Schutzausrüstung. Das Gerät darf nur mit einem intakten Düsendichtring betrieben werden.
Lieferumfang und Beschreibung
Das System besteht aus der Sprühpistole, dem Behälter, dem Saugrohr und verschiedenen Aufsätzen (Standard und Wall Extra I-Spray). Prüfen Sie vor dem ersten Gebrauch, ob alle Teile gemäß der Abbildung 1 vorhanden sind.
Vorbereitung des Arbeitsplatzes
Maskieren Sie alle Bereiche, die nicht besprüht werden sollen. Achten Sie darauf, dass Steckdosen und Schalter abgeklebt sind, um das Eindringen von Sprühnebel zu verhindern. Silikatfarbe kann Glas und Keramik angreifen und muss daher vollständig abgedeckt werden.
Inbetriebnahme
Richten Sie das Saugrohr je nach Anwendung aus: nach vorne für liegende Objekte, nach hinten für Überkopfarbeiten. Füllen Sie das vorbereitete Material in den Behälter und schrauben Sie diesen fest. Setzen Sie den Akku ein und schalten Sie das Gerät ein.
Einstellungen
- Sprühstrahl: Kann durch Drehen der Luftkappe eingestellt werden (vertikaler oder horizontaler Flachstrahl).
- Materialmenge: Über den Regler an der Sprühpistole einstellbar (Stufe 1 bis 12).
- Luftmenge: Über die Tasten (+/-) einstellbar. Dünnflüssige Materialien benötigen weniger Luft als dickflüssige Wandfarben.
Sprühtechnik
Beginnen Sie den Sprühvorgang immer außerhalb der zu besprühenden Fläche. Bewegen Sie die Pistole gleichmäßig aus dem Arm heraus, nicht aus dem Handgelenk, um einen konstanten Abstand von 5-15 cm (bei Wandfarbe 20-30 cm) zu halten.
Reinigung und Wartung
Eine gründliche Reinigung ist Voraussetzung für die Funktion. Reinigen Sie nach jedem Gebrauch die Düse, den Luftkappenbereich und das Saugrohr. Tauchen Sie das hintere Teil der Sprühpistole niemals in Flüssigkeiten. Überprüfen Sie regelmäßig den Luftfilter und die Membran im Belüftungsschlauch.
Praktische Hilfe
Typische Probleme
Kein Material kommt aus der Düse
Prüfen Sie, ob das Gerät eingeschaltet ist, der Akku geladen ist, die Düse verstopft ist oder das Saugrohr locker sitzt.
Farbe tropft aus der Düse
Düse festziehen, Düsendichtring prüfen oder Materialansammlungen an der Luftkappe entfernen.
Zerstäubung zu grob
Material verdünnen, Materialmenge reduzieren oder Luftmenge erhöhen.
Sprühstrahl pulsiert
Behälterinhalt prüfen (Farbe geht zur Neige), Luftfilter reinigen oder Düsendichtring ersetzen.
Vor der Verwendung
- Düsendichtring auf Beschädigungen prüfen
- Arbeitsbereich abkleben und Steckdosen maskieren
- Material gut umrühren und ggf. verdünnen
- Saugrohr passend zur Arbeitsposition ausrichten
- Akku vollständig laden
- Sprühbild auf einem Testkarton prüfen
Mehr anzeigen Weniger anzeigen
Technische Daten in der Praxis
- Max. Viskosität
- Maximale Dickflüssigkeit des Materials (4000 mPas).
- Atomizing output
- Zerstäubungsleistung des Geräts (200 W).
- Max. Durchflussrate
- Maximale Menge an Farbe, die pro Minute verarbeitet werden kann (500 ml/min).
Abbildungen und Diagramme
- Fig. 1: Übersicht der Bauteile und Lieferumfang.
- Fig. 2: Ausrichtung des Saugrohrs für verschiedene Arbeitspositionen.

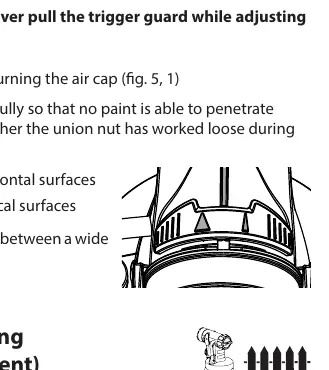

- Fig. 6/8: Einstellung der Sprühstrahlform (vertikal/horizontal/rund).
- Fig. 11: Einstellung der Luftmenge über Tasten.
Modellkompatibilität
- Nur mit BOSCH POWER FOR ALL kompatiblen PBA 18V Akkus (mind. 2.5 Ah) verwenden.
- Nicht für brennbare Materialien oder stark abrasive Stoffe geeignet.
- Standard-Aufsatz für dünnflüssige Materialien, Wall Extra I-Spray für Wandfarben.
