Bedienungsanleitung für Wagner Control Pro 300 Move 18V Airless-Farbsprühsystem

Wichtige Informationen aus der Anleitung

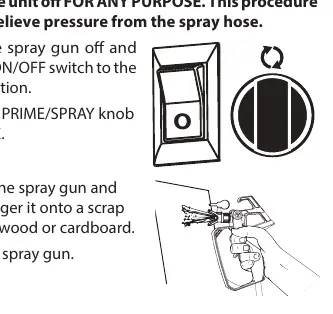

Dieses Dokument enthält wichtige Sicherheits- und Betriebshinweise für das Wagner Control Pro 300 Move 18V Airless-Farbsprühsystem. Vor der ersten Inbetriebnahme ist das Gerät vollständig zu montieren. Achten Sie besonders auf die Druckentlastung vor jeder Wartung oder Pause. Bei der Verarbeitung lösungsmittelhaltiger Materialien muss das Gerät geerdet werden. Verwenden Sie nur kompatible BOSCH AMPShare ProCore 18V Akkus.

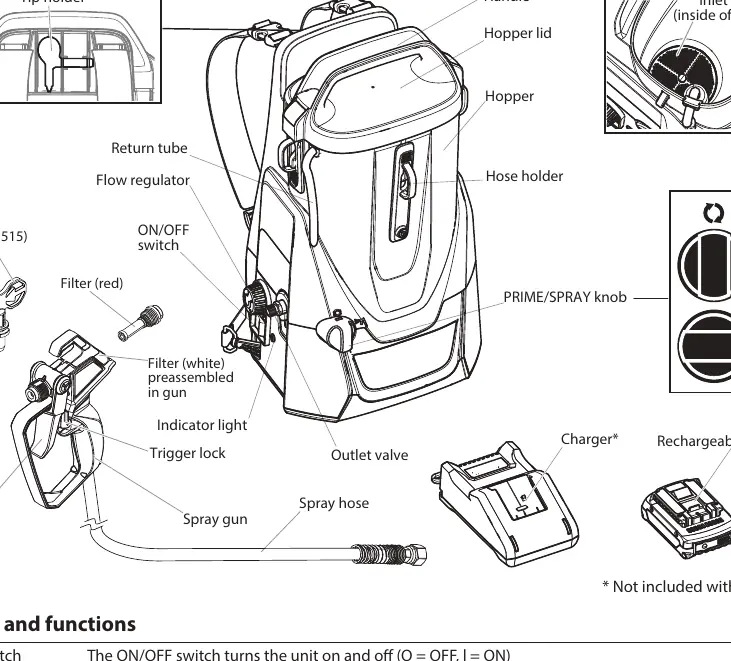

Produktbeschreibung und Komponenten

Das System besteht aus der Haupteinheit mit Tragegurt, Sprühpistole, Hochdruckschlauch und Zubehör. Zu den Bedienelementen gehören der ON/OFF-Schalter, der PRIME/SPRAY-Knopf zur Druckregelung und ein Durchflussregler. Der Akkustatus wird über eine Anzeigeleuchte überwacht.

Montage und Vorbereitung

Die Montage umfasst das Anbringen des Tragegurts und den Anschluss des Hochdruckschlauchs an die Haupteinheit. Vor dem Sprühen muss das Material vorbereitet werden: Rühren und sieben Sie die Farbe. Wählen Sie die passende Düse und den richtigen Filter (Rot für dünne Materialien, Weiß für dicke Materialien). Führen Sie vor dem ersten Einsatz einen Test mit Wasser durch, um Dichtigkeit und Funktion zu prüfen.

Inbetriebnahme und Sprühtechnik

Zum Starten muss das System entlüftet werden (PRIME-Modus). Stellen Sie den PRIME/SPRAY-Knopf auf PRIME, schalten Sie das Gerät ein und warten Sie, bis Material aus dem Rücklaufschlauch fließt. Stellen Sie dann auf SPRAY um. Halten Sie beim Sprühen einen Abstand von 25-30 cm zur Oberfläche und bewegen Sie den Arm gleichmäßig, um ein optimales Sprühbild zu erzielen.

Reinigung und Wartung

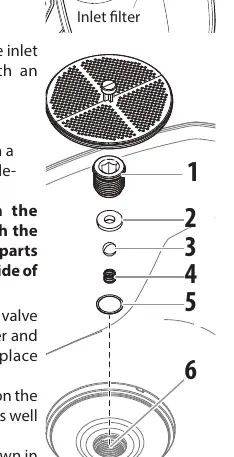

Eine gründliche Reinigung nach jedem Gebrauch ist essenziell, um Fehlfunktionen zu vermeiden. Entleeren Sie den Behälter, spülen Sie das System mit geeignetem Reinigungsmittel und reinigen Sie die Sprühpistole sowie die Filter. Bei längerer Lagerung sollte das Gerät mit etwas Haushaltsöl konserviert werden. Das Einlassventil und der Auslassventil können bei Bedarf gewartet oder ersetzt werden.

Fehlerbehebung

Bei Problemen wie "Gerät startet nicht" prüfen Sie den Akku und den Schalter. Wenn das Gerät nicht ansaugt, ist es möglicherweise nicht entlüftet oder der Einlassfilter ist verstopft. Ein ungleichmäßiges Sprühbild deutet oft auf eine verschlissene Düse oder einen verstopften Filter hin.

Technische Daten

Das Gerät arbeitet mit einem maximalen Druck von 11 MPa (110 bar) und einer maximalen Fördermenge von 0,9 l/min. Das Gewicht beträgt 5,2 kg. Die maximale Düsengröße beträgt 515 HEA.
