Bedienungsanleitung für Wagner W 250 18V Farbsprühsystem
Schnelle Anleitung für das Wagner W 250 18V Farbsprühsystem. Erfahren Sie alles über Montage, Inbetriebnahme, Sprühtechnik, Reinigung und Fehlerbehebung.
PDF-Quelle: DA · Zusammenfassung: Deutsch
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Das Wagner W 250 18V ist ein Farbsprühsystem für Holz- und Metallfarben. Die Inbetriebnahme erfordert die Ausrichtung des Steigrohrs, das Befüllen des Behälters und die korrekte Montage der Pistole. Nach Gebrauch muss das Gerät gründlich gereinigt werden, um Verstopfungen zu vermeiden. S. 7, 8, 10
Wichtigste Schritte
- Reinigung nach Gebrauch S. 10, 16, 31, 46
- Einstellung des Sprühbildes S. 8, 14, 30, 45
Erste Inbetriebnahme
- Akku laden, Steigrohr ausrichten, Material einfüllen, Pistole montieren, Test-Sprühen. S. 8, 14, 30, 45
Weitere 4 Antworten anzeigen Weniger anzeigen
Probleme und Lösungen
Kein Farbausstoß
Gerät einschalten, Akku laden, Düse/Steigrohr reinigen, Materialmenge erhöhen.
S. 12, 18, 33, 48Wartung und Reset
- Regelmäßige Reinigung der Düse, Luftkappe und Membran. Luftfilter bei Verschmutzung wechseln. S. 11, 17, 32, 47
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Max. Viskosität | 60 DIN-s | Maximale Dickflüssigkeit des Materials | S. 13, 19, 35, 50 |
| Max. Fördermenge | 250 ml/min | Maximale Sprühleistung | S. 13, 19, 35, 50 |
Wo es im PDF steht
- Sicherheitshinweise S. 7, 8, 9, 10
- Inbetriebnahme S. 14, 30, 45
- Reinigung S. 16, 31, 46
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung beschreibt die sichere Verwendung und Wartung des Wagner W 250 18V Farbsprühsystems. Das Gerät ist für das Sprühen von Lasur, Holzschutzmitteln, Beizen, Ölen, Imprägnierungen sowie wasser- und lösemittelhaltigen Lackfarben und Grundierungen konzipiert. Wichtig: Verwenden Sie das Gerät niemals ohne Luftfilter und prüfen Sie vor jedem Gebrauch die Dysepakning (Düseneinlage) auf Beschädigungen, um elektrische Gefahren durch eindringende Flüssigkeit zu vermeiden.
Produktbeschreibung
Das System besteht aus der Sprühpistole (Vorder- und Rückteil), einem 800 ml Behälter, einem Steigrohr, einer Düse mit Luftkappe und einem 18V Akku-System. Alle Teile sind für eine einfache Reinigung und Wartung modular aufgebaut.
Inbetriebnahme
- Vorbereitung: Schrauben Sie den Behälter ab und justieren Sie das Steigrohr je nach Anwendung (nach vorne für liegende Objekte, nach hinten für Arbeiten über Kopf).
- Befüllung: Füllen Sie das vorbereitete Sprühmaterial ein und schrauben Sie den Behälter fest.
- Montage: Verbinden Sie das Vorder- und Rückteil der Pistole, bis es hörbar einrastet.
- Start: Setzen Sie den geladenen Akku ein. Schalten Sie das Gerät ein, bevor Sie den Abzug betätigen, um ein unkontrolliertes Tropfen zu vermeiden.
Sprühtechnik
Für ein optimales Ergebnis sollte die Oberfläche sauber und staubfrei sein. Führen Sie vorab einen Test auf Karton durch. Halten Sie einen konstanten Abstand von 5-15 cm zum Objekt. Bewegen Sie die Pistole gleichmäßig. Das Sprühbild kann durch Drehen der Luftkappe (vertikal, horizontal, rund) angepasst werden.
Reinigung und Wartung

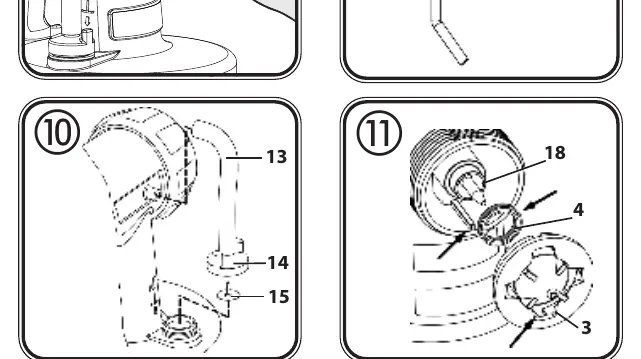

Eine gründliche Reinigung ist essenziell für die Lebensdauer des Geräts. Vorsicht: Tauchen Sie das Rückteil der Pistole niemals unter Wasser. Reinigen Sie alle farbführenden Teile (Behälter, Steigrohr, Düse, Luftkappe) mit dem entsprechenden Lösungsmittel oder Wasser. Prüfen Sie regelmäßig die Membran auf Verschmutzung oder Defekte, da Farbe in den Luftschlauch gelangen kann.
Fehlerbehebung
Bei Problemen wie keinem Farbausstoß prüfen Sie, ob das Gerät eingeschaltet ist, der Akku geladen ist oder die Düse verstopft ist. Bei tropfender Farbe prüfen Sie den Sitz der Düse und die Dichtung. Bei grober Zerstäubung prüfen Sie die Viskosität des Materials und die Materialmengeneinstellung.
Technische Daten
Das Gerät arbeitet mit einer maximalen Viskosität von 60 DIN-s und einer maximalen Fördermenge von 250 ml/min. Das Gesamtgewicht inklusive Akku beträgt ca. 1,2 kg.
Praktische Hilfe
Typische Probleme
Kein Farbausstoß
Prüfen Sie, ob das Gerät eingeschaltet ist, der Akku geladen ist, die Düse oder das Steigrohr verstopft sind oder die Materialmenge zu gering eingestellt ist.
Farbe tropft aus der Düse
Düsensitz prüfen, Düse auf Verschleiß kontrollieren, Dichtung prüfen oder reinigen.
Sprühbild pulsiert
Behälterinhalt prüfen (fast leer), Luftfilter reinigen oder Dichtung ersetzen.
Farbe im Luftschlauch
Membran prüfen, reinigen oder ersetzen.
Vor der Verwendung
- Akku vollständig laden
- Düse und Dichtung auf korrekten Sitz prüfen
- Steigrohr für die geplante Arbeitsposition ausrichten
- Sprühbild auf einem Teststück (z.B. Karton) prüfen
- Materialviskosität ggf. durch Verdünnung anpassen
Mehr anzeigen Weniger anzeigen
Technische Daten in der Praxis
- Max. Viskosität
- 60 DIN-s; gibt an, wie dickflüssig das Material sein darf.
- Max. Fördermenge
- 250 ml/min; maximale Menge an Farbe, die pro Minute versprüht werden kann.
Abbildungen und Diagramme

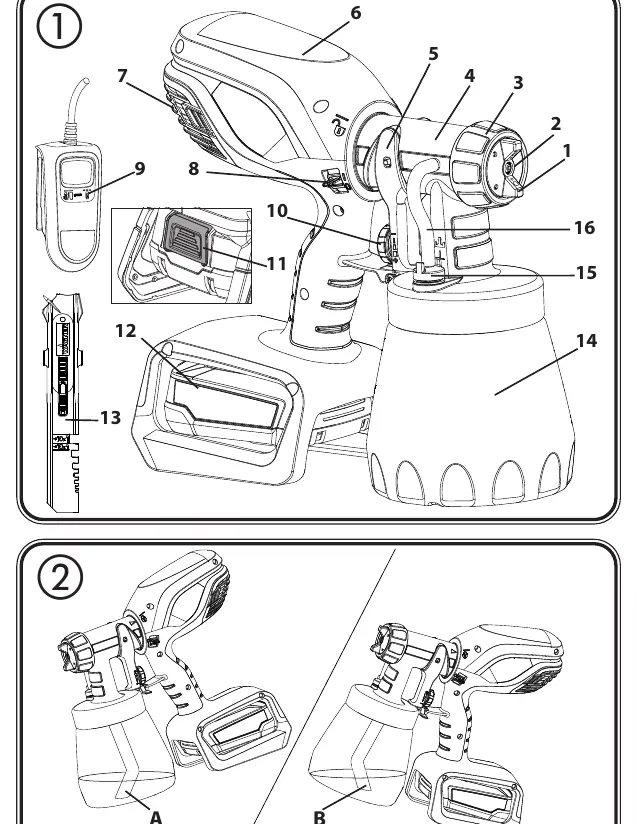

- Fig. 1: Übersicht der Bauteile
- Fig. 2: Ausrichtung des Steigrohrs für verschiedene Arbeitspositionen

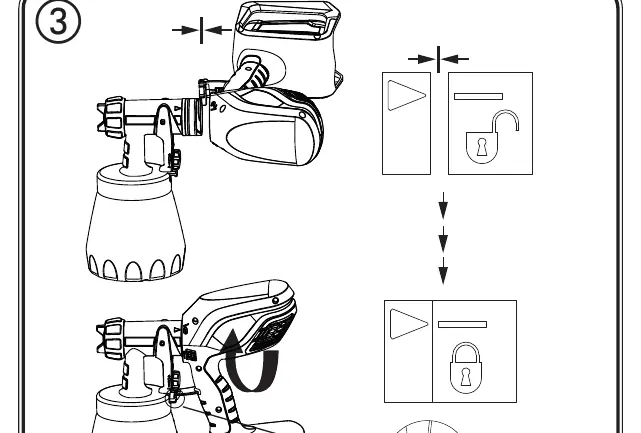

- Fig. 3: Montage der Pistole
- Fig. 4: Sprühbild-Einstellungen (A: vertikal, B: horizontal, C: rund)

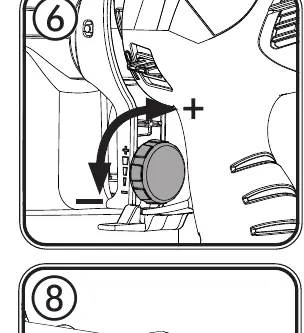

- Fig. 6: Materialmengeneinstellung
Modellkompatibilität
- Verwenden Sie nur BOSCH POWER FOR ALL kompatible PBA 18V-Akkus.
- Nicht mit der Wall Extra I-Spray-Pistole verwenden.
