Bedienungsanleitung für VEVOR 2025B(JP) Treppensteiger-Sackkarre
Erfahren Sie, wie Sie die VEVOR 2025B(JP) Treppensteiger-Sackkarre sicher montieren und bedienen. Dieser Leitfaden enthält technische Daten, Montageanleitungen und Wartungstipps.
PDF-Quelle: English · Zusammenfassung: Deutsch
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Die VEVOR 2025B(JP) Treppensteiger-Sackkarre ist für den Transport von Lasten bis zu 170 kg auf ebenem Boden und 100 kg auf Treppen ausgelegt. Die Montage erfolgt durch die Befestigung der Radrahmen, Stützen und Verbindungsstücke gemäß der beiliegenden Anleitung. S. 3, 6, 7
Wichtigste Schritte
- Montage der Radrahmen S. 6
- Wartung bei schwergängigen Rädern S. 7
Probleme und Lösungen
Rad rollt nicht glatt
Schmieren Sie die rotierenden Teile mit Öl.
S. 7Weitere 3 Antworten anzeigen Weniger anzeigen
Wartung und Reset
- Vermeiden Sie direkte Sonneneinstrahlung und klappen Sie das Gerät bei Nichtgebrauch zusammen. S. 7
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Maximale Traglast (ebener Boden) | 170 kg | Maximale Belastbarkeit auf flachem Untergrund | S. 3 |
| Maximale Traglast (Treppen) | 100 kg | Maximale Belastbarkeit beim Treppensteigen | S. 3 |
Wo es im PDF steht
- Sicherheitshinweise und technische Daten S. 3
- Strukturdiagramm S. 4
- Komponentenliste S. 5
- Montageanleitung S. 6, 7
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung

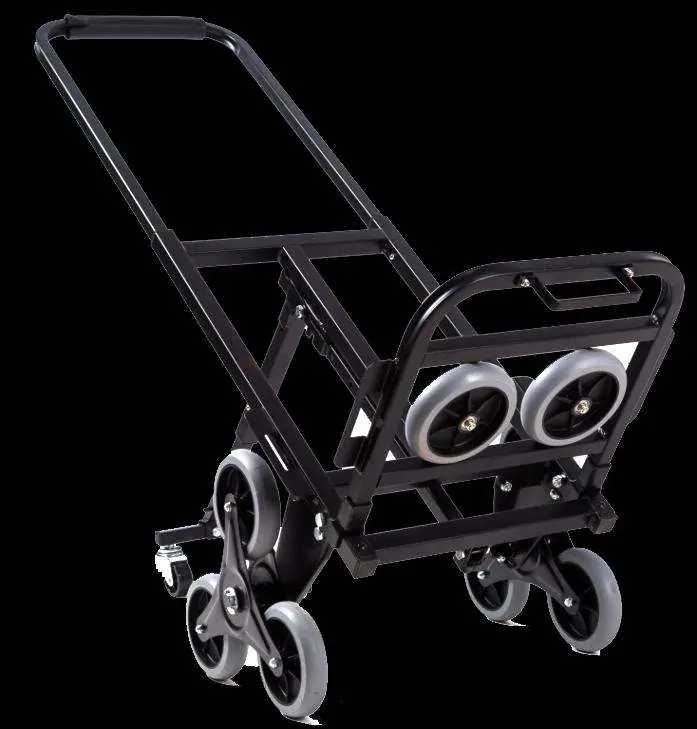

Die VEVOR 2025B(JP) Treppensteiger-Sackkarre ist ein Transportmittel, das speziell für den Einsatz auf Treppen und ebenen Flächen konzipiert wurde. Vor der Inbetriebnahme ist es wichtig, die Gewichtsgrenzen zu beachten und die Sicherheitshinweise zu befolgen, um Unfälle und Schäden am Gerät zu vermeiden.
Sicherheitshinweise
- Halten Sie das Gerät von brennbaren Materialien fern.
- Der Transport von Personen ist unter keinen Umständen gestattet.
- Seien Sie beim Treppensteigen besonders vorsichtig.
- Eine Überladung des Geräts ist strengstens untersagt.
- Fahren Sie bei unebenem Untergrund oder Schlaglöchern langsam.
Aufbau und Montage
Die Montage erfordert die Verwendung der mitgelieferten Werkzeuge und Komponenten. Befolgen Sie diese Schritte:
- Befestigen Sie die vordere Stütze (E) mit den Schrauben (G+J) an der Vorderseite des Rahmens.
- Montieren Sie die Radrahmen (B) mit den Schrauben (F+L) an beiden Seiten des Hauptrahmens.

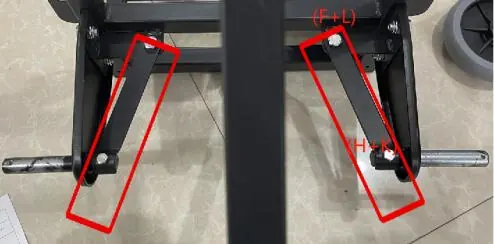

- Verbinden und fixieren Sie die Verbindungsstücke (D) mithilfe der Schrauben (F+L) und (H+K).
- Setzen Sie die Distanzhülse (I) und die Unterlegscheibe (N) in der gezeigten Reihenfolge auf die Achse.

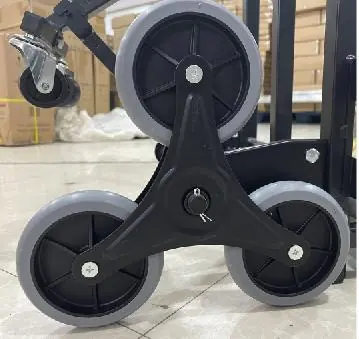

- Installieren Sie den Radsatz (C), setzen Sie den Splint (M) ein und biegen Sie ihn zur Sicherung um.
Wartung und Pflege
- Vermeiden Sie längere Sonneneinstrahlung, um Materialalterung vorzubeugen.
- Klappen Sie die Sackkarre zusammen, wenn sie über einen längeren Zeitraum nicht verwendet wird.
- Lassen Sie Kinder nicht mit der Sackkarre spielen.
Herstellerinformationen
VEVOR
Praktische Hilfe
Typische Probleme
Das Rad rollt nicht reibungslos.
Die rotierenden Teile sind unzureichend geschmiert. Tragen Sie Öl auf, um die Teile zu schmieren.
Vor der Verwendung
- Überprüfen Sie, ob alle Schrauben fest angezogen sind.
- Stellen Sie sicher, dass die Last die zulässigen Gewichtsgrenzen nicht überschreitet.
- Prüfen Sie, ob der Untergrund für den Transport geeignet ist.
- Stellen Sie sicher, dass keine Personen auf der Sackkarre transportiert werden.
Mehr anzeigen Weniger anzeigen
Technische Daten in der Praxis
- Maximale Traglast (ebener Boden)
- 170 kg
- Maximale Traglast (Treppen)
- 100 kg
- Maße (zusammengeklappt)
- 38,5 x 46,5 x 74 cm
- Maße (aufgeklappt)
- 65,5 x 46,5 x 110 cm
Abbildungen und Diagramme
- 2. Schnappverschluss
- 3. Vordere Stütze
- 5. Kletterrad
- 6. Universalrad
