Bedienungsanleitung für VEVOR 2020A Sackkarre
Erfahren Sie, wie Sie Ihre VEVOR 2020A Sackkarre sicher montieren, bedienen und warten. Diese Anleitung enthält wichtige Sicherheitshinweise, Traglastgrenzen und Schritt-für-Schritt-Anleitungen für die verschiedenen Nutzungsmodi.
PDF-Quelle: English · Zusammenfassung: Deutsch
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Die VEVOR 2020A Sackkarre kann in zwei Modi verwendet werden: vertikal (als Handkarre) und horizontal (als Plattformwagen). Beachten Sie die unterschiedlichen Traglastgrenzen für jeden Modus. S. 6, 10, 31, 35
Wichtigste Schritte
- Vertikale Nutzung vorbereiten S. 5, 30
- Horizontale Plattform öffnen S. 8, 33
Probleme und Lösungen
Verschleiß oder Risse an Zubehör
Defektes Zubehör sofort ersetzen.
S. 10, 35Weitere 3 Antworten anzeigen Weniger anzeigen
Wartung und Reset
- Regelmäßige Inspektion S. 10, 35
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Traglast (vertikal) | 198 lbs / 250 lbs | Empfohlene Last / Extremfall | S. 6, 31 |
| Traglast (horizontal) | 330 lbs / 400 lbs | Empfohlene Last / Extremfall | S. 10, 35 |
Wo es im PDF steht
- Sicherheitshinweise S. 4, 29
- Erste Nutzungsart (Horizontal) S. 4, 29
- Zweite Nutzungsart (Vertikal) S. 7, 32
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Die VEVOR 2020A Sackkarre ist ein vielseitiges Transportmittel, das in zwei verschiedenen Modi verwendet werden kann: als vertikale Handkarre oder als horizontaler Plattformwagen. Diese Anleitung führt Sie durch die sichere Montage und Bedienung des Geräts.
Sicherheitshinweise
- Nicht in der Nähe von brennbaren Materialien aufstellen.
- Personenbeförderung ist unter allen Umständen verboten.
- Das Produkt darf nicht zum Treppensteigen verwendet werden.
- Überlastung ist strengstens untersagt.
- Vermeiden Sie zu schnelles Fahren bei unebenem Untergrund oder Schlaglöchern.
Bedienung der Sackkarre

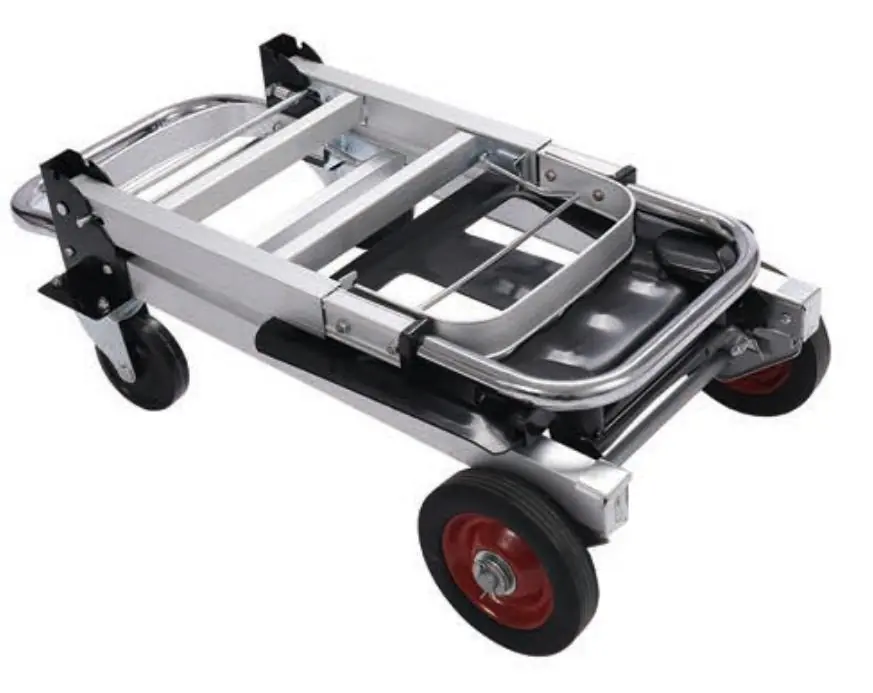

Modus 1: Horizontale Nutzung
Halten Sie die Sackkarre in der horizontalen Position, um sie als Plattformwagen zu nutzen.
Modus 2: Vertikale Nutzung
- Halten Sie die Sackkarre aufrecht und platzieren Sie einen Fuß auf der Achse.
- Halten Sie den Hebel A fest und ziehen Sie ihn nach innen, während Sie gleichzeitig den Griff B halten.
- Ziehen Sie den Rahmen mit der anderen Hand nach oben und außen.

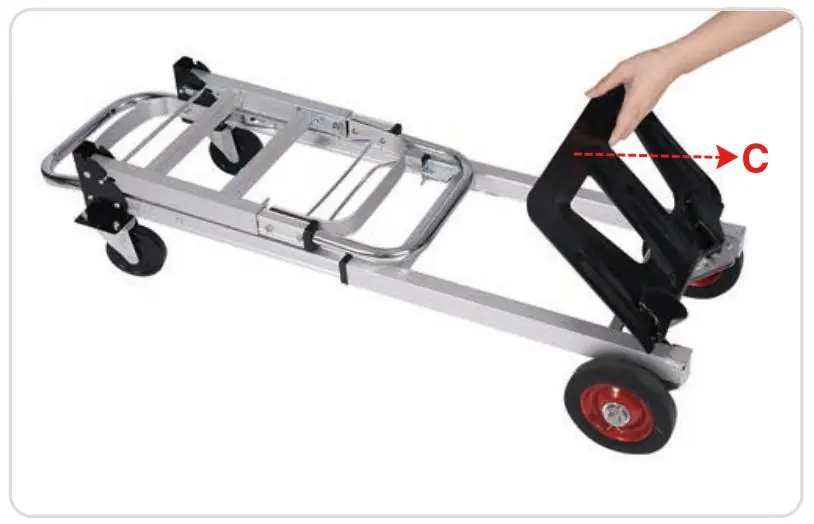

- Öffnen Sie die Bodenplatte C manuell.

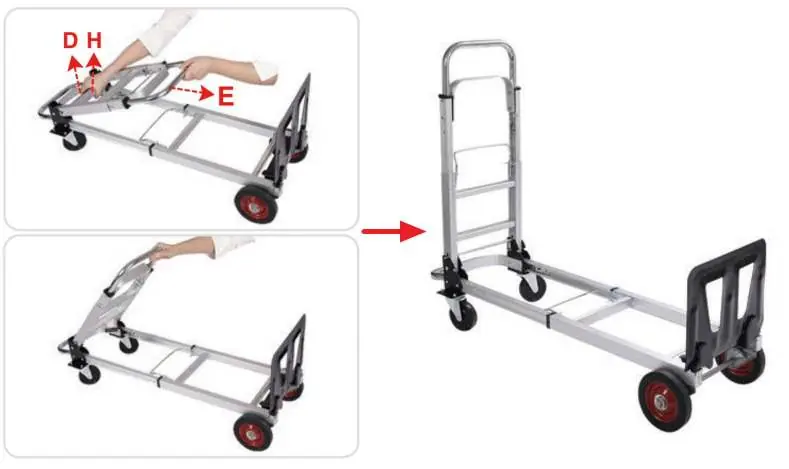

- Für die Erweiterung: Halten Sie die Teile D und H mit der rechten Hand und den E-Griff mit der linken Hand, um die Halterung in Rahmenrichtung zu öffnen.
- Halten Sie den Hebel F fest und ziehen Sie ihn nach innen, während Sie den Griff G mit der anderen Hand halten, um den Rahmen vollständig auszufahren.
Wartung und Pflege
- Vermeiden Sie längere Sonneneinstrahlung, um Materialalterung zu verhindern.
- Überprüfen Sie vor jedem Gebrauch das Zubehör auf Verschleiß, Risse oder andere Schäden.
- Ersetzen Sie defekte Zubehörteile sofort, um die Sicherheit zu gewährleisten.
Herstellerinformationen
VEVOR
Praktische Hilfe
Typische Probleme
Wagen überlastet
Beachten Sie die Traglastgrenzen: Vertikal 198 lbs (Standard) bis 250 lbs (Extremfall); Horizontal 330 lbs (Standard) bis 400 lbs (Extremfall).
Verschleiß an Zubehör
Überprüfen Sie vor jedem Gebrauch alle Teile auf Risse oder Schäden und ersetzen Sie defekte Komponenten sofort.
Vor der Verwendung
- Prüfen Sie das Zubehör auf Verschleiß oder Risse.
- Stellen Sie sicher, dass keine brennbaren Materialien in der Nähe sind.
- Überprüfen Sie die Traglastgrenzen für den gewählten Modus.
- Stellen Sie sicher, dass alle Hebel (A, F) und Griffe (B, E, G) korrekt einrasten.
Mehr anzeigen Weniger anzeigen
Technische Daten in der Praxis
- Traglast (vertikal)
- Empfohlen: 198 lbs, Extremfall: 250 lbs.
- Traglast (horizontal)
- Empfohlen: 330 lbs, Extremfall: 400 lbs.
Abbildungen und Diagramme
- Hebel A und Griff B dienen zum Entriegeln und Ausfahren des Rahmens.
- Bodenplatte C muss manuell ausgeklappt werden.
- Teile D, H und Griff E werden zur Erweiterung der Plattform genutzt.
- Hebel F und Griff G dienen zur finalen Arretierung des Rahmens.
