Bedienungsanleitung für Vevor 0.5-H Laufkatze

Wichtige Informationen aus der Anleitung

Diese Laufkatze ist für den horizontalen Transport von Lasten mittels eines elektrischen Hebezeugs unter normalen Arbeitsbedingungen konzipiert. Sie ist für die Modelle PA200-PA500 (0,5t) und PA600-PA1000 (1t) geeignet. Vor der Inbetriebnahme muss die Tragstruktur auf ausreichende Festigkeit geprüft werden.

Hauptstruktur

• 1. Seitliche Sicherungsmutter
• 2. Laufkatzenbolzen
• 3. Seitenplatte
• 4. Stahlrad
• 5. Gehäusedichtungen
• 6. Halterung
• 7. Befestigungsloch

Montage der Laufkatze

1. Die bevorzugte Installationsmethode erfolgt vom Ende des Trägers aus, wobei das Hebezeug und die Laufkatze gekoppelt sind.
2. Installieren Sie Endanschläge (nicht im Lieferumfang enthalten) am Ende der Laufbahn.
3. Wenn kein Platz am Ende des Trägers vorhanden ist, entfernen Sie die Seitenplatte vom Aufhängungsbolzen, platzieren Sie sie auf der anderen Seite des Flansches und montieren Sie sie wieder. Biegen Sie den Splint des Bolzens sicher um.
4. Überprüfen Sie nach der Montage, ob alle Muttern fest angezogen sind.

Einstellung und Anpassung

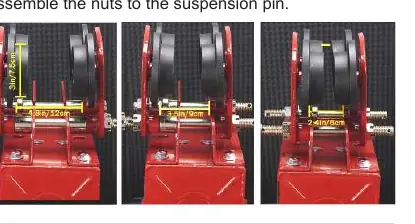

Wenn Laufkatze und Hebezeug gekoppelt sind, muss die Laufkatze mit den Einstellscheiben angepasst werden. Montieren Sie die erforderliche Anzahl an Distanzscheiben gleichmäßig an der Innenseite der Seitenplatten, sodass der Abstand zwischen den Radflanschen etwa 6 mm (1/4 Zoll) größer ist als die Breite des Trägers. Ziehen Sie anschließend die Muttern am Aufhängungsbolzen fest.

Sicherheitsinspektion

• Überprüfen Sie vor jedem Gebrauch die Tragstruktur auf ausreichende Festigkeit.
• Stellen Sie sicher, dass die Laufkatze und das Hebezeug für die geplante Last geeignet sind.
• Prüfen Sie die Laufkatze auf Schäden, Korrosion oder Verformungen.
• Hängen Sie eine leichte Last auf, um sicherzustellen, dass alle vier Räder den Träger berühren.
• Ziehen Sie die Muttern fest gegen die Unterlegscheiben und sichern Sie sie mit den Sicherungsmuttern.

Wartung

Vermeiden Sie längere Sonneneinstrahlung, um Materialalterung zu verhindern. Überprüfen Sie regelmäßig den Verschleiß der Laststange und der Räder. Stellen Sie sicher, dass die Laststange korrekt montiert ist und keine Anzeichen von Defekten aufweist.
