Bedienungsanleitung für Vevor Monorail Trolley 0.5T-H / 1T-H
Erfahren Sie, wie Sie den Vevor Monorail Trolley sicher installieren, einstellen und warten. Dieser Leitfaden enthält wichtige Sicherheitshinweise, Montageanleitungen für I-Träger und technische Spezifikationen für die Modelle 0.5T-H und...
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Zur Stelle im Text springenWichtige Informationen aus der Anleitung
Dieses Dokument dient als Installations- und Betriebsanleitung für die Vevor Monorail Trolley Modelle 0.5T-H und 1T-H. Die Geräte sind für den horizontalen Transport von Lasten an I-Trägern in Verbindung mit einem elektrischen Hebezeug konzipiert. Vor der Inbetriebnahme ist eine Sicherheitsprüfung zwingend erforderlich. Stellen Sie sicher, dass die Tragstruktur des Trägers ausreichend belastbar ist und die Endanschläge (nicht im Lieferumfang enthalten) montiert sind.
Installation am Träger
Es gibt zwei bevorzugte Methoden zur Montage:
- Installation vom Trägerende: Schieben Sie den Trolley mit dem bereits gekoppelten Hebezeug direkt auf das Ende des Trägers. Überprüfen Sie anschließend den festen Sitz aller Muttern.
- Installation bei begrenztem Platz: Entfernen Sie die Seitenplatte vom Aufhängungsbolzen. Platzieren Sie die Seitenplatte auf der anderen Seite des Flansches, setzen Sie den Trolley wieder zusammen und sichern Sie den Splint des Bolzens.
Nach der Montage muss der Abstand zwischen den Spurkranzrädern und dem Trägerflansch so eingestellt werden, dass er etwa 6 mm (1/4 Zoll) größer ist als die Breite des Trägerflansches. Verwenden Sie dazu die beiliegenden Distanzscheiben.
Sicherheitsinspektion und Wartung
- Überprüfen Sie vor jedem Gebrauch das Lastgestänge auf Verschleiß, Verformungen oder Korrosion.
- Stellen Sie sicher, dass alle Muttern fest angezogen und mit Sicherungen versehen sind.
- Führen Sie einen Testlauf mit der maximalen Traglast durch, um den reibungslosen Betrieb über die gesamte Länge des Trägers zu gewährleisten.
- Vermeiden Sie längere Sonneneinstrahlung, um Materialalterung vorzubeugen.
Technische Daten
- Modell 0.5T-H: Tragfähigkeit 1100 lbs (ca. 500 kg)
- Modell 1T-H: Tragfähigkeit 2200 lbs (ca. 1000 kg)
- Einstellbereich: 2.68 - 4.33 Zoll
- Farbe: Orange
Herstellerinformationen
VEVOR
Praktische Hilfe
Typische Probleme
Trolley läuft nicht reibungslos oder klemmt.
Überprüfen Sie, ob der Abstand zwischen den Rädern korrekt eingestellt ist (ca. 6 mm Spiel zum Trägerflansch) und ob der Träger frei von Hindernissen ist.
Unsicherheit über die korrekte Montage der Seitenplatten.
Stellen Sie sicher, dass nach der Montage die Muttern fest gegen die Unterlegscheiben geschraubt und mit den Sicherungsmuttern (Lockouts) fixiert sind.
Vor der Verwendung
- Prüfen Sie, ob die Tragstruktur des Trägers für die Last ausgelegt ist.
- Kontrollieren Sie das Lastgestänge auf Risse, Verformungen oder Korrosion.
- Stellen Sie sicher, dass die Endanschläge am Träger montiert sind.
- Überprüfen Sie den festen Sitz aller Muttern und Splinte.
- Stellen Sie sicher, dass die Kapazität des Trolleys zum verwendeten Hebezeug passt.
Technische Daten in der Praxis
- Einstellbereich (2.68-4.33 Zoll)
- Die Breite des Trägerflansches, auf dem der Trolley montiert werden kann.
- Tragfähigkeit
- Maximale Last, die sicher transportiert werden darf (1100 lbs für 0.5T-H, 2200 lbs für 1T-H).
Abbildungen und Diagramme
- Die Abbildung zeigt die Hauptstruktur: 1. Seitenmutter, 2. Bolzen, 3. Seitenplatte, 4. Stahlrad, 5. Gehäusedichtungen, 6. Halterung, 7. Montageloch.

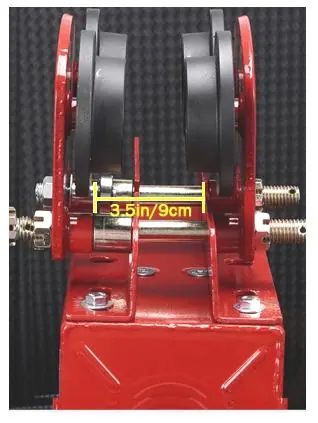

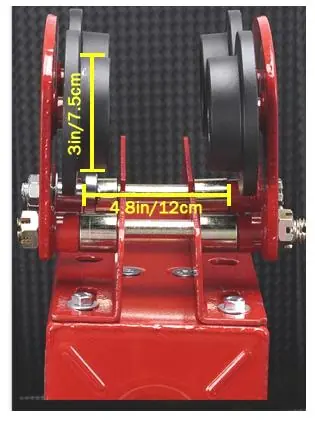

- Die Einstellbilder zeigen, wie die Distanzscheiben zwischen den Seitenplatten variiert werden, um den Trolley an unterschiedliche Trägerbreiten anzupassen.
Modellkompatibilität
- 1100 lbs Trolley ist für PA200-PA500 Elektro-Hebezeuge geeignet.
- 2200 lbs Trolley ist für PA600-PA1000 Elektro-Hebezeuge geeignet.
- Betriebstemperatur gemäß ASME HST-2 Standard: -20 °C bis +50 °C.
