Bedienungsanleitung für Uniview 0211C5L1 Smart Interactive Display
Schnellstartanleitung für das Uniview 0211C5L1 Smart Interactive Display. Enthält Sicherheitshinweise, Installationsschritte, Schnittstellenübersicht und Fehlerbehebung.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Zur Stelle im Text springenWichtige Informationen aus der Anleitung
Dieses Dokument dient als Schnellstartanleitung für das Uniview Smart Interactive Display. Es enthält grundlegende Sicherheitsvorkehrungen, eine Übersicht der Anschlüsse, Installationshinweise sowie Anleitungen zur Fehlerbehebung. Die Installation und Wartung muss durch geschultes Fachpersonal erfolgen.
Sicherheitshinweise
- Betriebsspannung: 100V bis 240V AC, 50Hz/60Hz.
- Betriebstemperatur: 0°C bis 50°C bei 10% bis 90% Luftfeuchtigkeit.
- Das Gerät muss sicher geerdet sein.
- Vermeiden Sie das Aufstellen auf unebenen Flächen; der Transport sollte durch mindestens zwei Personen erfolgen.
- Warten Sie nach dem Ausschalten mindestens 3 Minuten, bevor Sie das Gerät wieder einschalten.
- Bei Kondenswasserbildung (nach Transport aus kalter in warme Umgebung) vor dem Einschalten vollständig trocknen lassen.
Produktübersicht
Das Gerät verfügt über zahlreiche Schnittstellen, darunter HDMI, USB, Type-C, LAN, VGA und RS232. Die Frontseite bietet Tasten zur Lautstärkeregelung, Quellenauswahl und Menüführung. Ein OPS-Slot ermöglicht die Erweiterung um ein Windows-System.
Installation und Inbetriebnahme
Das Display unterstützt Wand- und Bodenmontage. Schließen Sie das Gerät an eine Stromquelle an, schalten Sie den Netzschalter ein und drücken Sie die Power-Taste. Folgen Sie dem Einrichtungsassistenten auf dem Bildschirm.
Drahtloses Modul
Das optionale drahtlose Modul (Wi-Fi 6/Bluetooth 5.2) wird in den dafür vorgesehenen Slot an der Unterseite des Geräts eingesetzt und ist hot-pluggable.
Fehlerbehebung
- Kein Bild/Ton: Prüfen Sie die Stromversorgung, den Netzschalter (Position 1) und die Kabelverbindungen.
- Keine Touch-Reaktion: Versuchen Sie einen anderen USB-Anschluss oder tauschen Sie das USB-Touch-Kabel aus.
- Kein Ton: Prüfen Sie die Lautstärke und führen Sie einen Test mit einem USB-Stick durch, um die Lautsprecherfunktion zu verifizieren.
- Netzwerkprobleme: Überprüfen Sie die Router-Einstellungen und stellen Sie sicher, dass IP-Adressen automatisch bezogen werden.
Herstellerinformationen
Zhejiang Uniview Technologies Co., Ltd.
Praktische Hilfe
Typische Probleme
Gerät lässt sich nicht einschalten (keine Anzeige, kein Ton)
Prüfen Sie, ob der Netzschalter auf '1' steht, die Stromversorgung korrekt ist und die Power-Taste am Gerät oder der Fernbedienung betätigt wurde.
Keine Touch-Reaktion
Wechseln Sie den USB-Anschluss, ersetzen Sie das USB-Touch-Kabel oder starten Sie das System neu.
Kein Ton
Erhöhen Sie die Lautstärke. Testen Sie die Lautsprecher mit einer Audiodatei von einem USB-Stick.
WLAN-Verbindung instabil
Prüfen Sie den Router und stellen Sie sicher, dass keine Hindernisse die Wi-Fi-Antenne blockieren.
Vor der Verwendung
- Stellen Sie sicher, dass das Gerät auf einer stabilen, ebenen Fläche steht.
- Prüfen Sie, ob die Stromversorgung den Anforderungen (100-240V AC) entspricht.
- Stellen Sie sicher, dass das Gerät ordnungsgemäß geerdet ist.
- Entfernen Sie keine Siegel am Gehäuse.
- Installieren Sie das drahtlose Modul vor der ersten Nutzung, falls benötigt.
Technische Daten in der Praxis
- Betriebstemperatur
- 0°C bis 50°C; Betrieb außerhalb dieses Bereichs kann zu Fehlfunktionen führen.
- Luftfeuchtigkeit
- 10% bis 90%; bei Bedarf einen Luftentfeuchter verwenden.
Abbildungen und Diagramme
- Figure 3-1: Frontansicht mit Tasten und Sensoren.

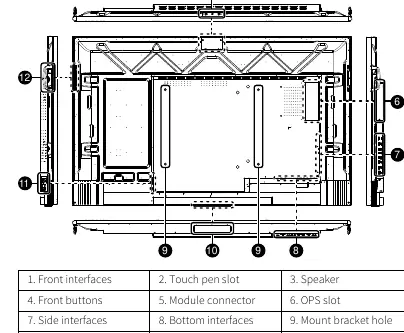

- Figure 3-2: Rückansicht mit OPS-Slot, Modul-Connector und Schnittstellen.
- Figure 3-8: Einbau des drahtlosen Moduls in den Slot an der Unterseite.
Modellkompatibilität
- Das Gerät ist für mehrere Modelle und Softwareversionen ausgelegt; Abbildungen können abweichen.
- LAN OUT ist nur verfügbar, wenn LAN IN mit dem Ethernet verbunden ist.
