Bedienungsanleitung für UGREEN 17-in-1 Thunderbolt 5 Docking Station U716

Wichtige Informationen aus der Anleitung

Diese Dockingstation ist für die Verwendung mit Thunderbolt 5, 4 oder USB4-Laptops konzipiert. Sie bietet 17 Anschlüsse, einschließlich 8K-Videoausgabe, 2,5-Gbit/s-Ethernet und einen M.2-SSD-Steckplatz. Für eine optimale Leistung müssen die Laptop-Treiber (BIOS, Grafik, Thunderbolt, Ethernet) auf dem neuesten Stand sein. Die Dockingstation unterstützt Windows 10 (23H2 oder neuer) und macOS 15 oder neuer.

Lieferumfang

• 1x 17-in-1 Thunderbolt 5 Docking Station
• 1x Thunderbolt 5 Kabel (zum Host)
• 1x Netzteil mit länderspezifischem AC-Kabel
• Schraubendreher und Schraube (vorinstalliert im SSD-Schacht)
• 1x Silikon-Wärmeleitpad

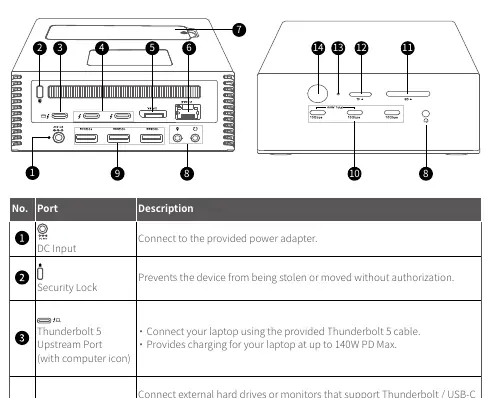

Produktübersicht

Die Dockingstation verfügt über zahlreiche Anschlüsse:

• Vorderseite: SD/TF-Kartenleser, USB-A 3.2, USB-C 3.2, Audio-Anschlüsse, Ein-/Ausschalter.
• Rückseite: DC-Eingang, Thunderbolt 5 Upstream (mit Computer-Symbol), Thunderbolt 5 Downstream, DisplayPort, Ethernet-Port.
• Unterseite: M.2 NVMe SSD-Schacht.

Inbetriebnahme

1. Verbinden Sie das Netzteil mit dem DC-Eingang der Dockingstation und einer Steckdose. Die Anzeige leuchtet grün.
2. Verbinden Sie Ihren Laptop über das mitgelieferte Thunderbolt 5-Kabel mit dem Thunderbolt 5 Upstream-Port (mit Computer-Symbol). Die Anzeige leuchtet blau.
3. Schließen Sie weitere Peripheriegeräte an.

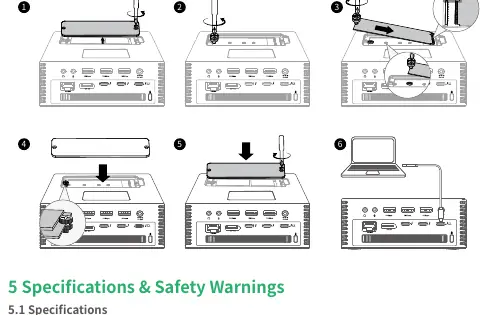

M.2-SSD-Installation

1. Trennen Sie die Dockingstation von allen Geräten und schalten Sie sie aus.
2. Drehen Sie die Station um, lösen Sie die Gehäuseschrauben und entfernen Sie die Bodenplatte.
3. Lösen Sie die M.2-Befestigungsschraube.
4. Setzen Sie die SSD in den Steckplatz ein und ziehen Sie die Schraube fest.
5. Entfernen Sie die Schutzfolie vom Silikon-Wärmeleitpad und kleben Sie es auf die SSD.
6. Bringen Sie die Bodenplatte wieder an und ziehen Sie die Schrauben fest.

Fehlerbehebung

• Keine Verbindung zum Laptop: Aktualisieren Sie BIOS und Treiber. Verwenden Sie das mitgelieferte Thunderbolt 5-Kabel. Testen Sie einen anderen USB-C-Port am Laptop.
• Kein Bild am Monitor: Verwenden Sie nur die hinteren Thunderbolt-Downstream-Ports für Monitore. Prüfen Sie, ob der Monitor DSC (Display Stream Compression) unterstützt.
• Ethernet-Geschwindigkeit zu niedrig: Verwenden Sie ein CAT6-Kabel oder höher. Prüfen Sie die Netzwerkeinstellungen (Auto-Negotiation oder manuell 2,5 Gbit/s Full Duplex).

Sicherheitshinweise

• Halten Sie das Gerät von Flüssigkeiten und Feuchtigkeit fern.
• Blockieren Sie nicht den Kühlkörper.
• Versuchen Sie nicht, das Gerät selbst zu reparieren, da dies die Garantie erlöschen lässt.
• Trennen Sie das Gerät bei Gewitter oder längerer Nichtbenutzung vom Stromnetz.
