Ersatzteilliste für Truper Pro 135W Rotationswerkzeug
Detaillierte Ersatzteilliste und Explosionszeichnung für das Truper Pro 135W Rotationswerkzeug. Identifizieren Sie Bauteile und finden Sie die passenden Ersatzteilnummern für Wartung und Reparatur.
PDF-Quelle: español · Zusammenfassung: Deutsch
Inhaltsverzeichnis
Wichtige Informationen zur Ersatzteilliste
Dieses Dokument enthält die Explosionszeichnung und die vollständige Ersatzteilliste für das Truper Pro 135W Rotationswerkzeug (Modell MOTO-A3). Es dient der Identifizierung von Bauteilen für Wartungs- und Reparaturzwecke. Bitte beachten Sie, dass dieses Dokument keine Bedienungsanleitung ist, sondern ausschließlich der Teileidentifikation dient.

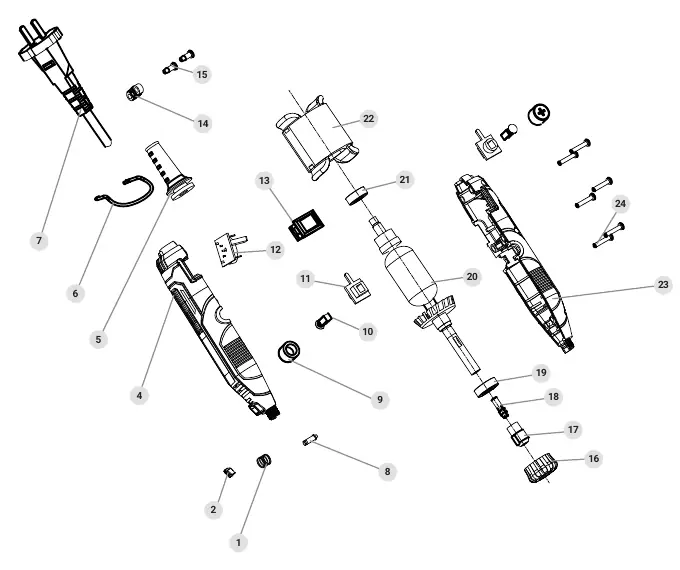

Explosionszeichnung und Bauteile
Die beiliegende Zeichnung zeigt die detaillierte Anordnung aller Komponenten des Geräts. Jedes Teil ist nummeriert und entspricht der Liste in der Tabelle. Dies hilft bei der korrekten Zuordnung von Ersatzteilen.
- Gehäusekomponenten: Umfasst die linke und rechte Gehäusehälfte (Teil 4 und 23).
- Motor- und Antriebsteile: Beinhaltet die Armatur (Teil 20), das Feld (Teil 22) und die Kugellager (Teil 18, 21).
- Elektrische Komponenten: Beinhaltet das Netzkabel (Teil 6), den Schalter (Teil 13) und die Kohlebürsten (Teil 9).
- Spannfutter: Beinhaltet das Spannfutter (Teil 17) und die entsprechende Mutter (Teil 16).
Ersatzteilidentifikation
Um ein Ersatzteil zu bestellen oder zu identifizieren, nutzen Sie die Nummer aus der Zeichnung und suchen Sie den entsprechenden Code in der Tabelle. Jeder Eintrag enthält die Artikelnummer (Código) und die spezifische Bezeichnung.
Service und Kontakt
Bei Fragen zu Ersatzteilen oder für Reparaturen wenden Sie sich bitte an die autorisierten Truper-Servicezentren oder rufen Sie die folgende Nummer an: 800-018-7873.
Herstellerinformationen
Truper
Praktische Hilfe
Typische Probleme
Verschleiß der Kohlebürsten
Die Kohlebürsten (Teil 9) sind Verschleißteile. Bei Leistungsverlust oder starker Funkenbildung sollten diese geprüft und bei Bedarf ersetzt werden.
Gerät startet nicht
Überprüfen Sie das Netzkabel (Teil 6) auf Kabelbrüche und den Schalter (Teil 13) auf mechanische Defekte.
Vor der Verwendung
- Prüfen Sie das Netzkabel auf Beschädigungen oder Knicke.
- Stellen Sie sicher, dass das Spannfutter fest sitzt und sich nicht löst.
- Kontrollieren Sie das Gehäuse auf Risse oder lose Schrauben.
- Stellen Sie sicher, dass die Lüftungsschlitze frei von Staub und Ablagerungen sind.
Mehr anzeigen Weniger anzeigen
Abbildungen und Diagramme
- Die Explosionszeichnung zeigt die Anordnung aller internen und externen Komponenten.
- Die Nummern in der Zeichnung korrespondieren direkt mit der Spalte 'No.' in der Ersatzteilliste.
