Beleuchtung / Leuchten
Bedienungsanleitung für LED-Deckenleuchte TRIO 625815031
Erfahren Sie, wie Sie die LED-Deckenleuchte TRIO 625815031 montieren, bedienen und die Fernbedienung koppeln. Vollständige Anleitung zu Helligkeit, Farbtemperatur und Lichtmodi.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Die TRIO 625815031 ist eine LED-Deckenleuchte mit Fernbedienung. Sie bietet einstellbare Helligkeit, Farbtemperatur (warmweiß bis kaltweiß) und verschiedene Lichtmodi. Die Steuerung erfolgt über Wandschalter oder Fernbedienung. S. 2, 4
Wichtigste Schritte
- Fernbedienung koppeln S. 4
- Reset durchführen S. 4
Probleme und Lösungen
Fernbedienung funktioniert nicht
Kopplungsvorgang wiederholen (Licht an, sofort Taste 1 drücken).
S. 4Wartung und Reset
- Reset der Leuchte S. 4
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Spannung | 230V~50Hz | Betriebsspannung | S. 2 |
| Leistung | 40W | Leistungsaufnahme | S. 2 |
Wo es im PDF steht
- Sicherheitshinweise S. 1
- Montage und technische Daten S. 2
- Fernbedienung Layout S. 3
- Bedienungsanleitung S. 4
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Die TRIO 625815031 ist eine LED-Deckenleuchte, die sowohl über einen herkömmlichen Wandschalter als auch über die mitgelieferte Fernbedienung gesteuert werden kann. Die Leuchte verfügt über eine Memory-Funktion, die das zuletzt eingestellte Lichtszenario beim Wiedereinschalten beibehält. Bitte lesen Sie vor der Montage die Sicherheitshinweise auf Seite 1.

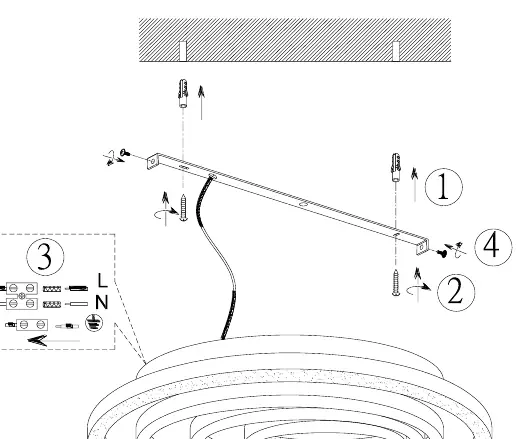

Montage der Leuchte
Die Montage erfolgt gemäß der Abbildung auf Seite 2. Stellen Sie sicher, dass die Stromversorgung vor Beginn der Arbeiten unterbrochen ist. Die Leuchte wird direkt an das 230V-Netz angeschlossen.
Bedienung ohne Fernbedienung
Über den Wandschalter kann die Leuchte ein- und ausgeschaltet werden. Nach dem Wiedereinschalten stellt sich die Leuchte auf 100% Helligkeit ein. Alle vorherigen Einstellungen werden dabei zurückgesetzt.
Bedienung mit Fernbedienung
Die Fernbedienung ermöglicht eine präzise Steuerung der Leuchte:
- Helligkeitsregler: Die Helligkeit kann stufenweise angepasst werden. Durch kurzes Drücken werden die Stufen angesteuert, durch dauerhaftes Drücken wird das Maximum oder Minimum erreicht.
- Farbtemperatur: Einstellung von warmweiß bis kaltweiß in Stufen.
- Zyklische Modi: Durch Drücken der Modus-Taste können verschiedene Lichtkombinationen durchgeschaltet werden (4000K, 2700K, 6000K sowie Kombinationen von Innen- und Außenring).
- Nachtlicht: Aktiviert den Nachtlichtmodus.
- Ringsteuerung: Separates Ein- und Ausschalten des Innen- und Außenrings.
Fernbedienung einrichten und zurücksetzen
Kopplung: Schalten Sie die Leuchte über den Wandschalter ein und drücken Sie sofort die Taste 1 auf der Fernbedienung. Ein Blinken bestätigt die erfolgreiche Kopplung.
Reset: Schalten Sie die Leuchte über den Haupt- oder Wandschalter ein und drücken Sie innerhalb von 3 Sekunden fünfmal die "ON"-Taste (1). Die Leuchte bestätigt den Reset durch ein Blinken.
Technische Daten
- Spannung: 230V~50Hz
- Leistung: 1 x LED / 40W
Praktische Hilfe
Typische Probleme
Leuchte reagiert nicht auf Fernbedienung
Führen Sie eine neue Kopplung durch: Schalten Sie das Licht über den Wandschalter ein und drücken Sie sofort die Taste 1 auf der Fernbedienung.
Einstellungen sind verloren gegangen
Wenn die Leuchte über den Wandschalter komplett vom Strom getrennt wird, werden die Einstellungen zurückgesetzt. Nutzen Sie den Wandschalter nur zum Ein-/Ausschalten, wenn Sie die Memory-Funktion beibehalten wollen.
Vor der Verwendung
- Stromversorgung am Sicherungskasten ausschalten.
- Montageort auf Tragfähigkeit prüfen.
- Batterien in die Fernbedienung einlegen.
- Leuchte gemäß Diagramm auf Seite 2 anschließen.
Abbildungen und Diagramme
- Seite 2: Montageanleitung und Anschlussplan.
- Seite 3: Tastenbelegung der Fernbedienung.
Modellkompatibilität
- Die Leuchte ist für den Innenbereich geeignet (IP 20).
