Bedienungsanleitung für TRIO LED-Deckenleuchte 6200104XX
Erfahren Sie, wie Sie Ihre TRIO LED-Deckenleuchte 6200104XX installieren, die Fernbedienung koppeln und die Lichtmodi sowie Helligkeit und Farbtemperatur steuern.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Die TRIO LED-Deckenleuchte 6200104XX kann über einen Wandschalter oder die mitgelieferte Fernbedienung gesteuert werden. Sie bietet verschiedene Lichtmodi (kaltweiß, warmweiß, Nachtlicht) und eine Memory-Funktion. S. 5, 6
Wichtigste Schritte
- Fernbedienung koppeln S. 5
Probleme und Lösungen
Fernbedienung koppeln
Leuchte 10 Sekunden vom Netz trennen, wieder einschalten und sofort die ON-Taste drücken.
S. 5Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Frequenz | 2.4GHz | Funkfrequenz der Fernbedienung | S. 2 |
| Batterie | 2 x AAA 1.5V | Benötigte Batterien für die Fernbedienung | S. 2 |
Wo es im PDF steht
- Sicherheitshinweise S. 1
- Montageanleitung S. 2
- Bedienung S. 5, 6
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung beschreibt die Installation und Bedienung der TRIO LED-Deckenleuchte 6200104XX. Die Leuchte kann sowohl über einen herkömmlichen Wandschalter als auch über die mitgelieferte Fernbedienung gesteuert werden. Sie verfügt über eine Memory-Funktion, die das zuletzt eingestellte Lichtszenario speichert.
Montage und elektrischer Anschluss
Vor Beginn der Montagearbeiten muss die Stromversorgung unterbrochen werden. Die Leuchte wird gemäß dem beiliegenden Schaltplan (siehe Seite 2) an das Stromnetz (L und N) angeschlossen. Stellen Sie sicher, dass die mechanische Befestigung an der Decke stabil und sicher erfolgt.
Bedienung der Leuchte
Die Leuchte bietet verschiedene Lichtmodi, die über den Wandschalter oder die Fernbedienung gewählt werden können:
- 100 % kaltweißes Licht (6500K)
- 100 % warmweißes Licht (3000K)
- Helligkeit 100 % (4000K)
- Nachtlicht
Memory-Funktion: Die Leuchte speichert das zuletzt eingestellte Lichtszenario nach 15 Sekunden Betrieb. Um die gespeicherten Einstellungen nicht zu verändern, sollte der Abstand zwischen dem Aus- und Wiedereinschalten mindestens 5 Sekunden betragen.
Fernbedienung einrichten
Um die Fernbedienung mit der Leuchte zu koppeln, gehen Sie wie folgt vor:
- Trennen Sie die Leuchte für 10 Sekunden vom Stromnetz.
- Schalten Sie die Leuchte über den Wandschalter wieder ein.
- Drücken Sie gleichzeitig die "ON"-Taste auf der Fernbedienung.
- Nach ca. vier Sekunden bestätigt die Leuchte die erfolgreiche Programmierung durch mehrmaliges Blinken.
Das Entkoppeln der Fernbedienung erfolgt auf die gleiche Weise, jedoch muss statt der "ON"-Taste die "OFF"-Taste gedrückt werden.
Technische Daten
Die Leuchte arbeitet mit einer Funkfrequenz von 2,4 GHz. Die Fernbedienung benötigt 2 x AAA 1,5V Batterien. Das Produkt entspricht der Richtlinie 2014/53/EU.
Praktische Hilfe
Typische Probleme
Fernbedienung reagiert nicht
Führen Sie den Kopplungsvorgang erneut durch: Leuchte 10 Sekunden vom Netz trennen, wieder einschalten und sofort die ON-Taste drücken.
Lichtmodus ändert sich ungewollt
Achten Sie darauf, dass der Abstand zwischen den Wiedereinschaltvorgängen mindestens 5 Sekunden beträgt, um die Memory-Funktion nicht zu stören.
Vor der Verwendung
- Stromversorgung vor der Montage unterbrechen
- Batterien (2x AAA 1.5V) in die Fernbedienung einlegen
- Sicherstellen, dass die Leuchte korrekt verdrahtet ist
Technische Daten in der Praxis
- Memory-Funktion
- Die Leuchte speichert das zuletzt eingestellte Lichtszenario nach 15 Sekunden Betrieb.
Abbildungen und Diagramme

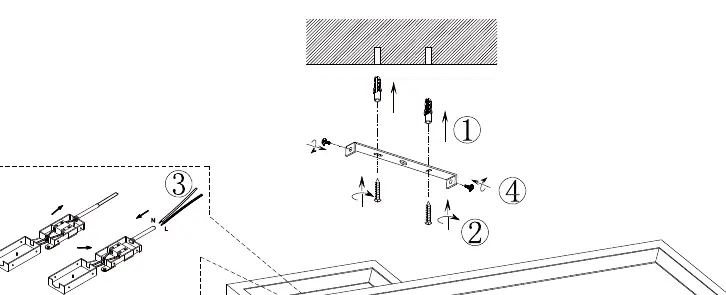

- Die Abbildung auf Seite 2 zeigt den elektrischen Anschluss (L und N) sowie die mechanische Befestigung an der Decke.
Modellkompatibilität
- Das synchrone Steuern von mehreren Leuchten ist nicht vorgesehen.
