Bedienungsanleitung für TRIO 3418102XX LED-Pendelleuchte

Erfahren Sie, wie Sie die TRIO 3418102XX LED-Pendelleuchte sicher montieren und anschließen. Diese Anleitung enthält wichtige Installationsschritte, Schaltpläne und Informationen zur Einstellung der Farbtemperatur.

Schnelle Antworten aus der Anleitung

Kurze Antwort

Die TRIO 3418102XX ist eine LED-Pendelleuchte für den Innenbereich. Die Montage erfolgt über eine Deckenhalterung mit direktem Anschluss an das 230V-Netz. Die Lichtfarbe ist über einen DIP-Schalter einstellbar. S. 2

Wichtigste Schritte

Montage der Deckenhalterung S. 2
Anschluss der Stromkabel S. 2
Einstellung der Farbtemperatur S. 2

Technische Daten

Parameter	Wert	Hinweis	Seiten
Spannung	230V~50Hz	Betriebsspannung	S. 2
Leistung	45W	Leistungsaufnahme	S. 2

Wo es im PDF steht

Sicherheitshinweise S. 1
Montageanleitung S. 2
Energieeffizienz S. 3

Inhaltsverzeichnis

Wichtige Informationen aus der Anleitung

Diese Anleitung beschreibt die sichere Montage und den Anschluss der TRIO LED-Pendelleuchte. Vor Beginn der Arbeiten muss die Stromzufuhr zwingend unterbrochen werden. Die Leuchte ist für den Innenbereich (IP20) konzipiert und enthält fest verbaute LED-Lichtquellen der Energieeffizienzklasse E.

Montage und Installation

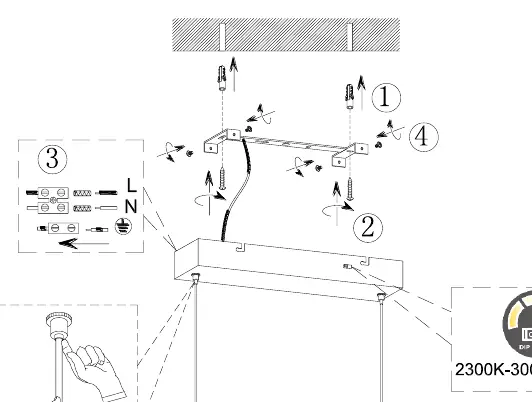

Die Montage erfolgt in mehreren Schritten:

Bohren Sie die Löcher für die Deckenhalterung an der gewünschten Stelle.
Befestigen Sie die Deckenhalterung sicher an der Decke.
Führen Sie die elektrischen Anschlüsse durch.
Hängen Sie die Leuchte in die Halterung ein und fixieren Sie diese.

Elektrischer Anschluss

Der Anschluss erfolgt an das 230V-Stromnetz. Achten Sie auf die korrekte Zuordnung der Kabel:

L (Phase, meist braun oder schwarz)
N (Neutralleiter, blau)
Erdungssymbol (Grün-Gelb)

Einstellung der Lichtfarbe

Die Leuchte verfügt über einen DIP-Schalter, mit dem die Farbtemperatur zwischen 2300K, 3000K und 4000K eingestellt werden kann. Dieser Schalter befindet sich am Gehäuse.

Technische Daten

Spannung: 230V~50Hz
Leistung: 1x LED / 45W
Schutzart: IP20

Praktische Hilfe

Typische Probleme

Leuchte leuchtet nicht

Überprüfen Sie, ob die Stromzufuhr eingeschaltet ist und ob die Kabelanschlüsse (L, N, Erde) korrekt und fest in der Lüsterklemme sitzen.

Vor der Verwendung

Stromversorgung vor Montage ausschalten
Geeignetes Montagematerial für die Deckenbeschaffenheit wählen
Alle Kabelanschlüsse auf festen Sitz prüfen
DIP-Schalter für die gewünschte Lichtfarbe (2300K/3000K/4000K) vor der endgültigen Montage einstellen
