Installations- und Bedienungsanleitung für TOTO Dual-Flush Toilette CST436/CST448
Schnellstartanleitung für die Installation und Wartung der TOTO Dual-Flush Toilette (Modelle CST436/CST448). Enthält wichtige Hinweise zur Montage, Wasseranschluss, Einstellung des Wasserstands und Reinigung.
Inhaltsverzeichnis
Wichtige Informationen aus der Anleitung
Dieses Dokument enthält Installations- und Wartungsanweisungen für die TOTO Dual-Flush Toilette der Modelle CST436 und CST448. Vor Beginn der Arbeiten ist sicherzustellen, dass alle erforderlichen Teile vorhanden sind und die Wasserzufuhr vorbereitet wurde. Beachten Sie, dass diese Toiletten aufgrund ihrer leistungsstarken Spülsysteme (Tornado, G-Max, E-Max, Power Gravity) nicht für Standard-Rücken-an-Rücken-Installationen ohne spezielle WYE-Anschlüsse geeignet sind.
Installation
Die Installation erfordert die Verwendung des Unifit Rough-In-Systems. Befolgen Sie die beiliegende Schablone zur Positionierung. Achten Sie darauf, die Toilette fest auf den Montageblöcken zu platzieren und bei Bedarf Unterlegscheiben zu verwenden, um ein Wackeln zu verhindern. Der Wasseranschluss muss vor der endgültigen Montage des Tanks an die Schüssel erfolgen. Verwenden Sie für die Tank-zu-Schüssel-Verbindung die mitgelieferten Dichtungen und ziehen Sie die Muttern handfest an, um Beschädigungen an der Keramik zu vermeiden.
Wartung und Einstellung
Der Wasserstand im Tank kann über das Füllventil angepasst werden. Drehen Sie die Einstellschraube im Uhrzeigersinn, um den Wasserstand zu erhöhen, oder gegen den Uhrzeigersinn, um ihn zu senken. Bei Problemen mit dem Spülvorgang kann der Spülturm oder das Füllventil gewartet werden. Hierzu muss die Wasserzufuhr unterbrochen und der Tank entleert werden.
Reinigung
Verwenden Sie zur Reinigung der Toilette ein mildes Reinigungsmittel und eine weiche Kunststoffbürste. Vermeiden Sie abrasive Reiniger oder Metallbürsten. Bei Modellen mit CEFIONTECT-Glasur ist besondere Vorsicht geboten, um die glatte Oberfläche nicht zu beschädigen. Verwenden Sie keine chlorhaltigen Reiniger im Tank, da diese die internen Komponenten beschädigen können.
Herstellerinformationen
TOTO Ltd.
Praktische Hilfe
Typische Probleme
Toilette wackelt nach der Installation
Verwenden Sie Unterlegscheiben (Shims), um die Toilette stabil auszurichten.
Wasserleck am Tank oder an der Schüssel
Überprüfen Sie alle Dichtungen und Verbindungen. Achten Sie darauf, die Muttern nicht zu fest anzuziehen, da dies die Keramik beschädigen kann.
Verzögerter Füllzyklus oder unzureichender Wasserfluss
Das Sieb im Füllventil könnte verschmutzt sein und muss gereinigt werden.
Vor der Verwendung
- Stellen Sie sicher, dass der Wasserdruck zwischen 20 und 80 psi liegt.
- Spülen Sie die Wasserzufuhrleitung vor dem Anschluss des neuen Füllventils gründlich durch.
- Verwenden Sie einen flexiblen Versorgungsschlauch.
- Stellen Sie sicher, dass das Absperrventil nicht mehr als 3 Zoll (80 mm) aus der Wand ragt.
Abbildungen und Diagramme

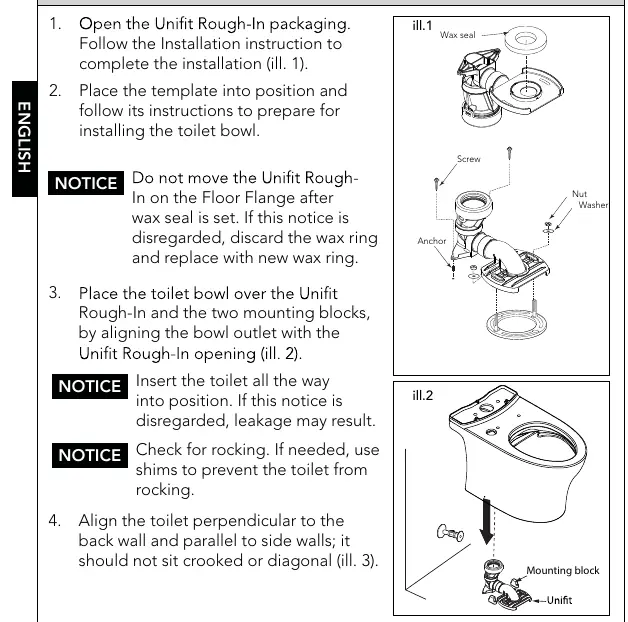

- Die Abbildungen zeigen die schrittweise Montage des Unifit Rough-In, die Befestigung des Tanks an der Schüssel und die Wartung des Füllventils.
- Die Diagramme zur Wasserstandseinstellung verdeutlichen die Position der Einstellschraube am Füllventil.
Modellkompatibilität
- Nicht für Standard-Rücken-an-Rücken-Installationen ohne WYE-Fitting geeignet.
- Verwenden Sie keine chlorhaltigen Reiniger im Tank.
