Bedienungsanleitung für den berührungslosen Seifenspender TOTO 0GU4292
Schnellstartanleitung für den berührungslosen Seifenspender TOTO 0GU4292. Enthält Informationen zu Installation, Inbetriebnahme, Wartung und Fehlerbehebung.
Inhaltsverzeichnis
Wichtige Informationen aus der Anleitung
Diese Anleitung enthält wichtige Anweisungen für die Installation und den Betrieb des berührungslosen Seifenspenders TOTO 0GU4292. Bitte lesen Sie die Sicherheitshinweise sorgfältig durch, um Verletzungen oder Sachschäden zu vermeiden. Verwenden Sie ausschließlich von TOTO zugelassene Flüssigseife, um den Garantieanspruch nicht zu gefährden.
Installation
Die Installation umfasst die Positionierung des Spenders, die Montage des Controllers an der Wand sowie die Installation des Seifentanks. Achten Sie auf die korrekte vertikale Ausrichtung und stellen Sie sicher, dass genügend Platz für die Wartung vorhanden ist. Die Schläuche müssen in den vorgegebenen Paaren angeschlossen werden, um eine einwandfreie Funktion zu gewährleisten.
Inbetriebnahme
Nach der Installation muss das System getestet werden. Nutzen Sie den Installationsmodus, um die Leitungen mit Seife zu füllen. Achten Sie darauf, dass keine Luftblasen im System verbleiben.
Wartung und Reinigung
Reinigen Sie den Sensor regelmäßig mit einem feuchten Tuch, ohne ihn zu zerkratzen. Bei Verstopfungen der Düse muss diese vorsichtig demontiert und in warmem Wasser gereinigt werden. Überprüfen Sie monatlich alle Schlauchverbindungen auf Dichtheit.
Fehlerbehebung
Bei Problemen wie "kein Seifenausstoß" prüfen Sie zunächst, ob der Tank leer ist, der Sensor blockiert ist oder die Stromversorgung unterbrochen wurde. Eine blinkende rote LED am Sensor weist in der Regel auf einen niedrigen Seifenstand hin.
Herstellerinformationen
TOTO Ltd.
Praktische Hilfe
Typische Probleme
Kein Seifenausstoß
Prüfen Sie den Seifenstand, reinigen Sie das Sensorfenster und stellen Sie sicher, dass alle Kabel und Schläuche korrekt angeschlossen sind.
Seife läuft ununterbrochen
Reinigen Sie das Sensorfenster von Schmutz oder Ablagerungen.
Geringe Seifenmenge
Prüfen Sie, ob der Filter verstopft ist oder die Seifenviskosität zu hoch ist.
Vor der Verwendung
- Stellen Sie sicher, dass der Seifenspender korrekt vertikal installiert ist.
- Verwenden Sie nur von TOTO zugelassene Flüssigseife.
- Prüfen Sie, ob alle Schläuche und Sensorkabel in den richtigen Paaren angeschlossen sind.
- Stellen Sie sicher, dass die Stromversorgung nicht nass werden kann.
Technische Daten in der Praxis
- Stromversorgung
- AC 120 V
- Sensor-Erfassungsbereich
- 130–200 mm (selbstjustierend)
- Seifenvolumen
- Werkseinstellung 1,2 ml
Abbildungen und Diagramme

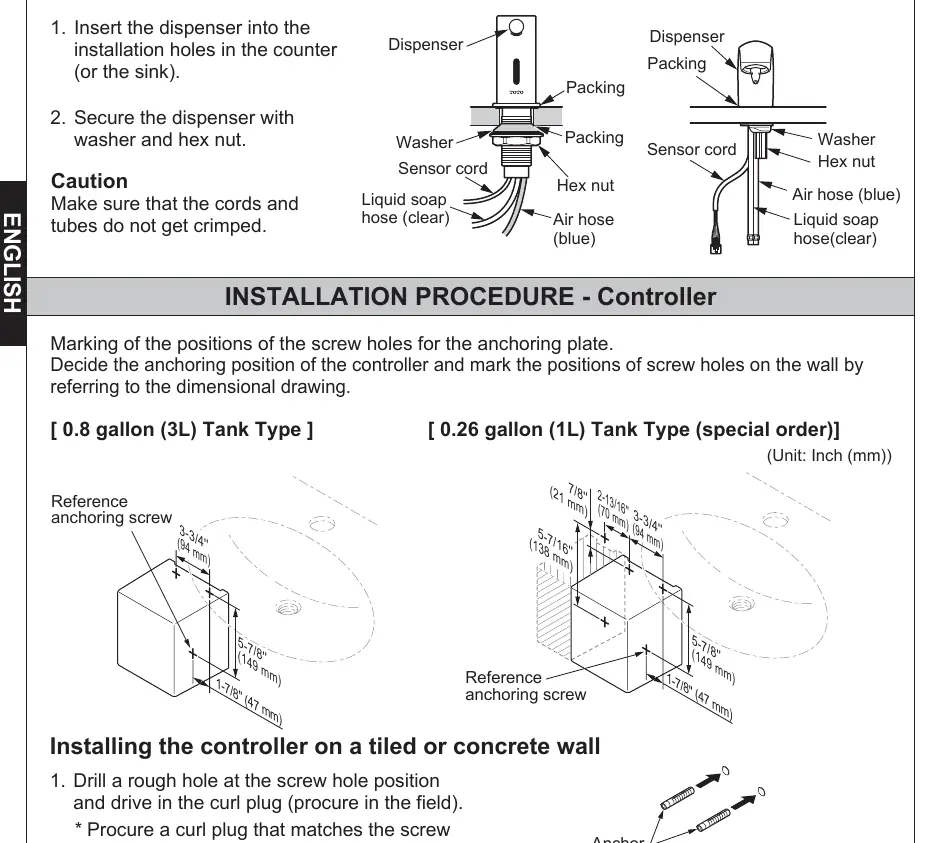

- Die Installationszeichnungen zeigen die korrekte Positionierung von Spender, Controller und Tank.
- Die Anschlussdiagramme verdeutlichen die korrekte Verbindung der Schläuche und Sensorkabel.
Modellkompatibilität
- Nur für den Betrieb mit TOTO-zugelassener Flüssigseife vorgesehen.
- IoT-fähige Versionen erfordern zusätzlichen Platz für die Kommunikationskarte.
