Bedienungsanleitung für Toboli 62832 Boden-Fahrradständer für 2 Fahrräder

Erfahren Sie, wie Sie den Toboli 62832 Boden-Fahrradständer für 2 Fahrräder montieren und sicher nutzen. Diese Anleitung enthält Teilelisten, Werkzeuganforderungen und zwei Montageoptionen für eine flexible Aufstellung.

Schnelle Antworten aus der Anleitung

Kurze Antwort

Der Toboli 62832 ist ein Boden-Fahrradständer für 2 Fahrräder. Die Montage erfolgt in zwei Optionen: beide Fahrräder auf einer Seite oder ein Fahrrad auf jeder Seite. Benötigt werden ein 10 mm und ein 14 mm Schraubenschlüssel. S. 3, 4, 5

Wichtigste Schritte

Montage der Basis S. 4, 5, 6

Erste Inbetriebnahme

Vor der ersten Nutzung alle Schrauben mit den Schlüsseln festziehen. S. 4

Weitere 1 Antworten anzeigen Weniger anzeigen

Wo es im PDF steht

Titelseite S. 1
Teileliste S. 3
Montageanleitung S. 4, 5, 6

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

Seite 3

Seite 4

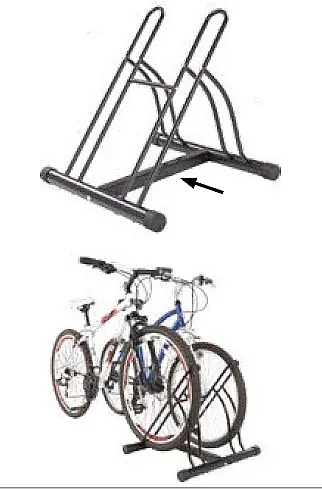

Montage der Basisstützstange und fertiger Ständer

Seite 5

Wichtige Informationen aus der Anleitung

Der Toboli 62832 ist ein Boden-Fahrradständer, der für die Aufnahme von zwei Fahrrädern konzipiert ist. Die Anleitung beschreibt zwei verschiedene Montageoptionen, um den Ständer an Ihre Bedürfnisse anzupassen. Vor der ersten Nutzung ist es zwingend erforderlich, alle Schrauben festzuziehen und das Produkt auf ordnungsgemäße Montage zu prüfen.

Sicherheitshinweise

Es liegt in der Verantwortung des Benutzers, alle Anweisungen zu lesen und zu befolgen.
Überprüfen Sie das Produkt vor der Verwendung auf ordnungsgemäße Montage und stellen Sie sicher, dass alle Teile sicher funktionieren und frei von Mängeln sind.
Nehmen Sie niemals Änderungen an diesem Produkt vor.
Verwenden Sie das Gerät ordnungsgemäß und befolgen Sie die allgemeinen Sicherheitsvorkehrungen.

Benötigtes Werkzeug

10 mm Schraubenschlüssel
14 mm Schraubenschlüssel

Teileliste

A: Basisbein (2x)
B: Basisstützstange (1x)
C: Verbindungsstange (1x)
D: Reifenbügel (2x)
E: Reifenbügelstütze (4x)
F: M6×20 Schraube (14x)
G: M6×65 Schraube (2x)
H: M8 Unterlegscheibe (2x)

Montageanleitung

Ziehen Sie beim Zusammenbau des Fahrradständers die Schrauben zunächst nur handfest an, bis das gesamte Teil montiert ist. Wenn alle Teile korrekt sitzen, ziehen Sie alle Schrauben mit den Schlüsseln fest.

Option 1: Beide Fahrräder auf einer Seite

Befestigen Sie den Reifenbügel (D) mit M6×20 Schrauben (F) an einem der Basisbeine (A).
Befestigen Sie die Reifenbügelstützen (E) mit M6×20 Schrauben (F) am anderen Basisbein (A).
Fügen Sie die beiden Basisbein-Baugruppen zusammen und sichern Sie sie mit M6×20 Schrauben (F).
Bringen Sie die Verbindungsstange (C) zwischen den beiden Reifenbügeln (D) an und sichern Sie sie mit M6×20 Schrauben (F).
Bringen Sie die Basisstützstange (B) zwischen den beiden Basisbeinen (A) an und sichern Sie sie mit M6×65 Schrauben (G) und Unterlegscheiben (H).

Option 2: Ein Fahrrad auf jeder Seite

Befestigen Sie einen Reifenbügel (D) und eine Reifenbügelstütze (E) mit M6×20 Schrauben (F) an einem der Basisbeine (A).
Wiederholen Sie diesen Schritt für das andere Basisbein.
Fügen Sie die beiden Basisbein-Baugruppen zusammen und sichern Sie sie mit M6×20 Schrauben (F).
Bringen Sie die Verbindungsstange (C) zwischen den beiden Reifenbügeln (D) an und sichern Sie sie mit M6×20 Schrauben (F).
Bringen Sie die Basisstützstange (B) zwischen den beiden Basisbeinen (A) an und sichern Sie sie mit M6×65 Schrauben (G) und Unterlegscheiben (H).

Praktische Hilfe

Typische Probleme

Instabiler Stand des Fahrradständers

Stellen Sie sicher, dass alle Schrauben nach der Montage mit den entsprechenden Schlüsseln (10 mm und 14 mm) festgezogen wurden.

Schwierigkeiten bei der Montage

Ziehen Sie die Schrauben während des Zusammenbaus zunächst nur handfest an, um die Teile auszurichten, und ziehen Sie sie erst am Ende vollständig fest.

Vor der Verwendung

Prüfen Sie das Produkt vor der Verwendung auf ordnungsgemäße Montage.
Stellen Sie sicher, dass alle Teile sicher funktionieren und frei von Mängeln sind.
Verwenden Sie für die Montage einen 10 mm und einen 14 mm Schraubenschlüssel.
Überprüfen Sie, ob alle Schrauben (F, G) und Unterlegscheiben (H) korrekt angebracht sind.

Mehr anzeigen Weniger anzeigen

Technische Daten in der Praxis

M6×20 Schraube: Standard-Verbindungsschraube für die Rahmenstruktur.
M6×65 Schraube: Längere Schraube zur Befestigung der Basisstützstange (B).

Abbildungen und Diagramme

Die Anleitung bietet zwei Montageoptionen: Option 1 für beide Fahrräder auf einer Seite und Option 2 für ein Fahrrad auf jeder Seite.
Die Teileliste auf Seite 3 zeigt die Zuordnung der Buchstaben A-H zu den physischen Komponenten.

Modellkompatibilität

Der Ständer ist für die Bodenmontage konzipiert.
