Montageanleitung für Toboli 63518 Kaminholzregal
Detaillierte Montageanleitung für das Toboli 63518 Kaminholzregal. Enthält eine vollständige Teileliste, Werkzeugübersicht und eine 10-stufige Schritt-für-Schritt-Anleitung für den Aufbau.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Das Dokument ist eine Montageanleitung für das Kaminholzregal Toboli 63518. Es führt durch 10 Montageschritte, beginnend mit dem Basisrahmen bis hin zur Anbringung der Abdeckung. S. 1, 2, 3, 4
Wichtigste Schritte
- Vorbereitung: Teile sortieren S. 1
- Montage des Basisrahmens (Schritt 1) S. 2
- Montage des Dachrahmens (Schritt 6-7) S. 5
Wo es im PDF steht
- Teileliste S. 1
- Montageschritte 1-10 S. 2, 3, 4, 5
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument enthält die vollständige Montageanleitung für das Kaminholzregal Toboli 63518. Es ist ratsam, vor Beginn der Montage alle Bauteile und Schrauben gemäß der Teileliste auf Seite 1 zu sortieren und auf Vollständigkeit zu prüfen. Die Montage erfordert die Verwendung der mitgelieferten Werkzeuge (M6/M8 Schlüssel).

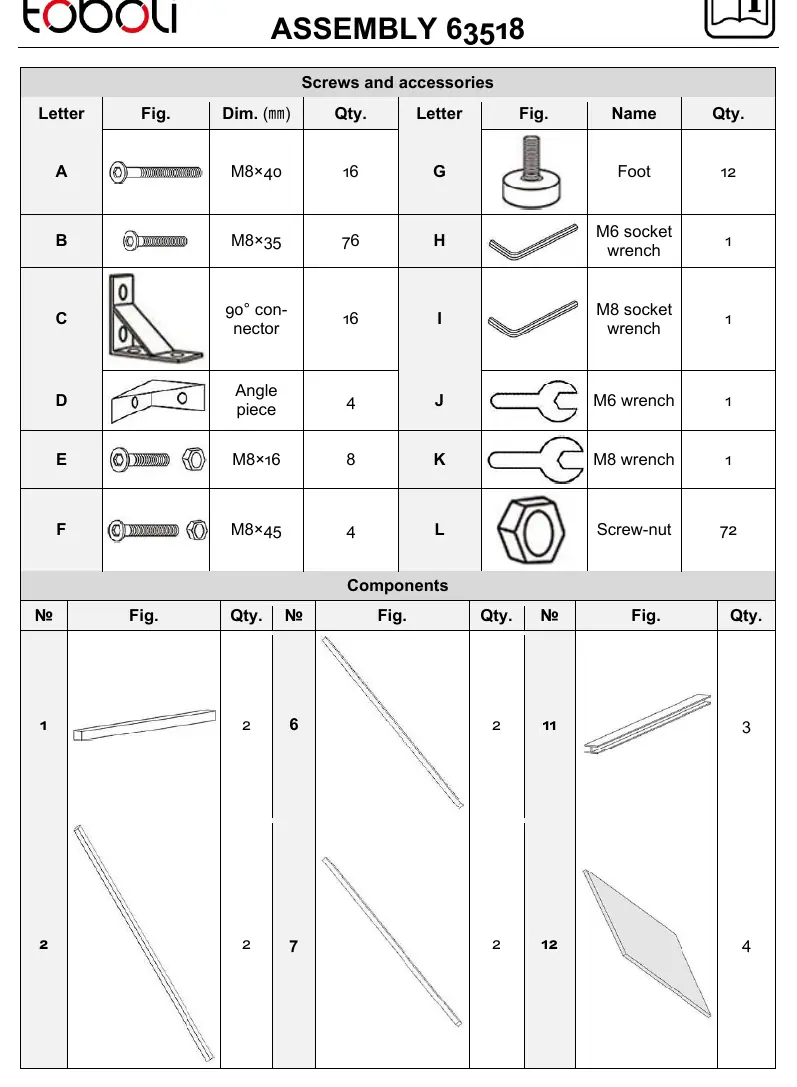

Teileliste
Die Anleitung listet alle benötigten Schrauben (A-F), Zubehörteile (G-L) sowie die strukturellen Komponenten (1-14) auf. Stellen Sie sicher, dass alle Mengen vor Beginn der Arbeit vorhanden sind.
Schritt-für-Schritt-Montage

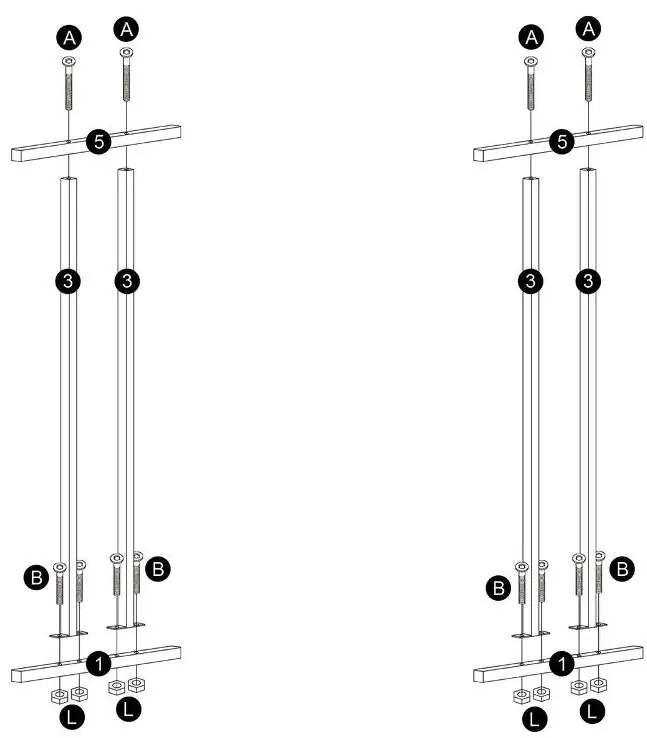

Schritt 1: Basisrahmen
Beginnen Sie mit dem Zusammenbau des Basisrahmens unter Verwendung der Komponenten 1, 3, 5 sowie der Schrauben A, B und Muttern L.

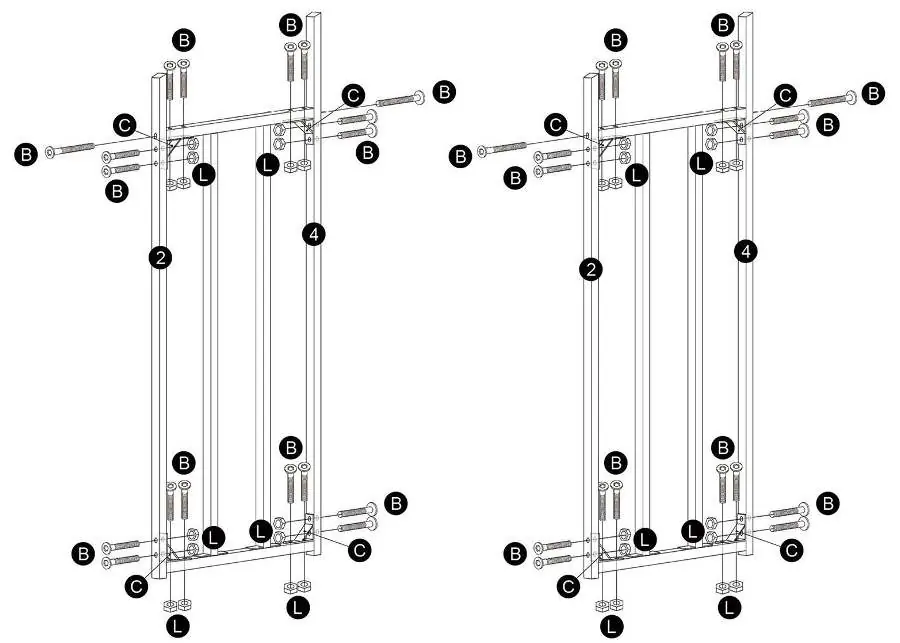

Schritt 2-3: Seitenteile und Füße
Montieren Sie die Seitenteile (Komponenten 2, 4) mit den Verbindern (C) und Schrauben (B). Befestigen Sie anschließend die Füße (G) an den unteren Querstreben (6, 7).

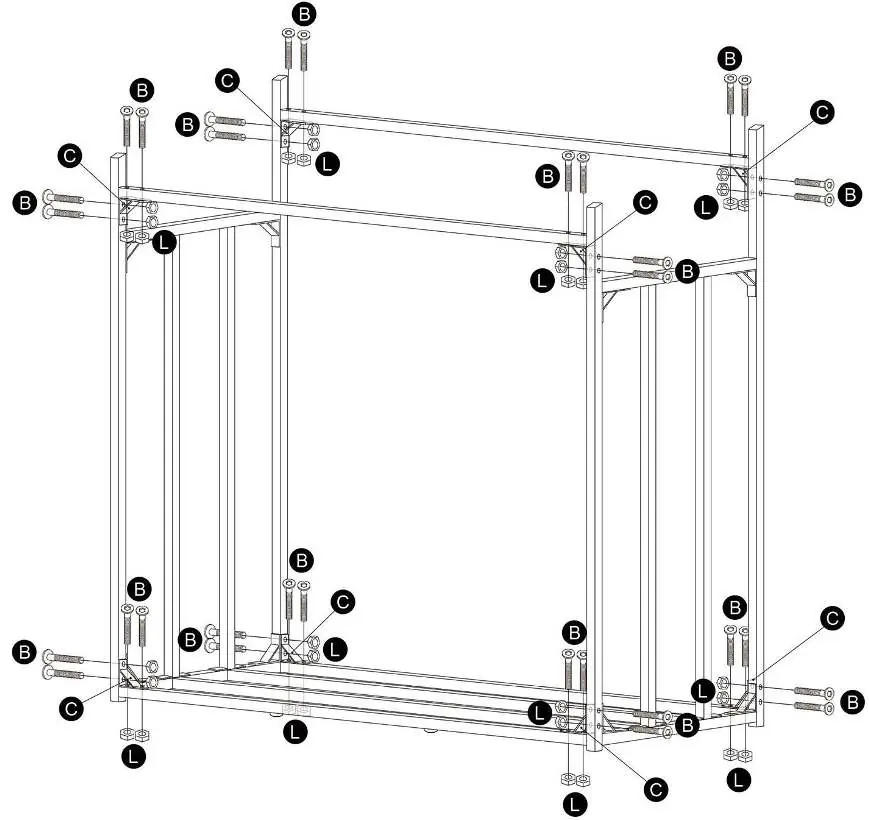

Schritt 4-5: Rahmenkonstruktion
Vervollständigen Sie das Grundgerüst des Regals, indem Sie die verbleibenden Streben und Verstärkungen (8) mit den Schrauben (A, B, C) und Muttern (L) verbinden.

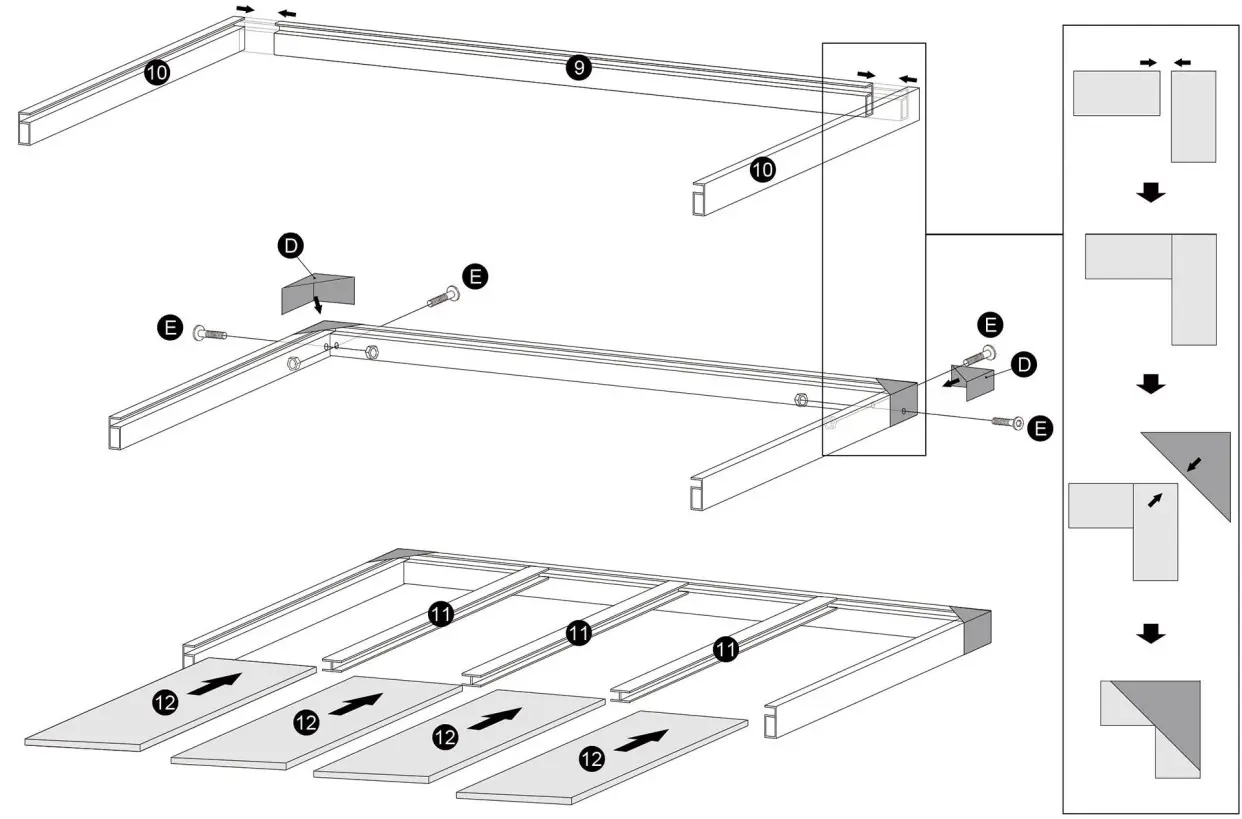

Schritt 6-7: Dachrahmen
Setzen Sie den Dachrahmen zusammen. Verwenden Sie hierfür die Komponenten 9, 10, 11 und 12. Sichern Sie die Ecken mit den Winkelstücken (D) und Schrauben (E).

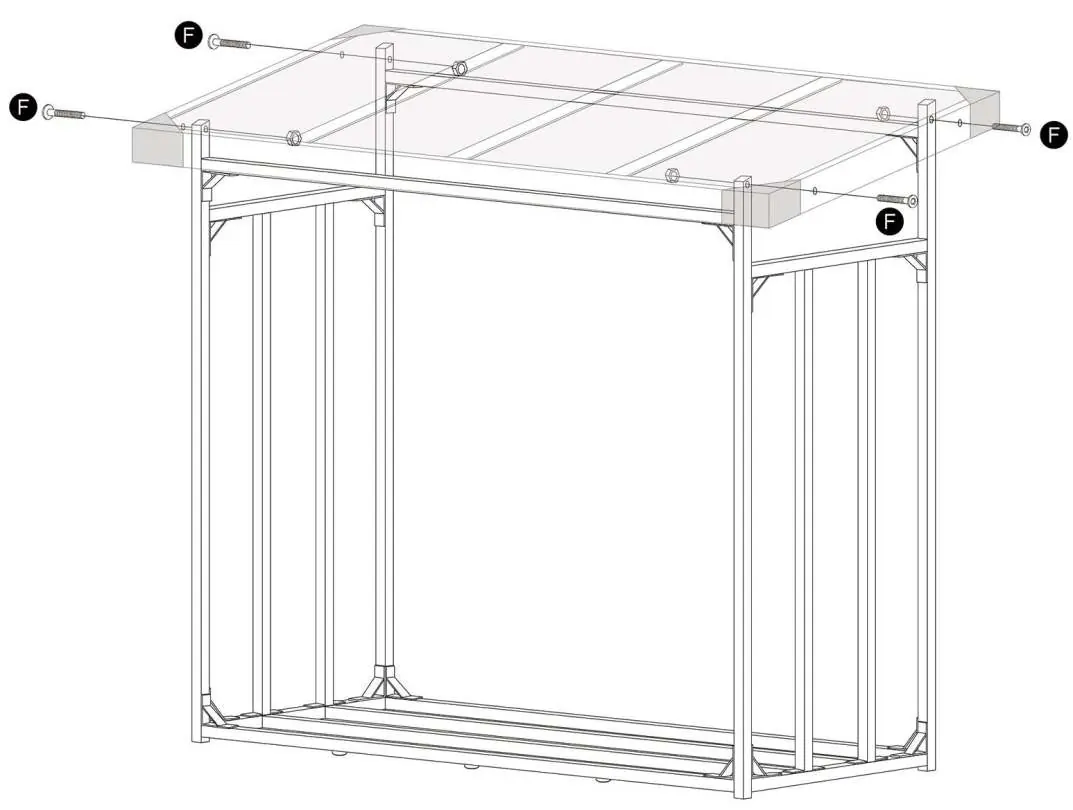

Schritt 8-9: Dachmontage
Setzen Sie den fertig montierten Dachrahmen auf das Grundgerüst und fixieren Sie diesen mit den Schrauben (F).
Schritt 10: Abdeckung
Bringen Sie abschließend die Rückwand (13) und die Frontabdeckung (14) am Regal an.
Praktische Hilfe
Typische Probleme
Instabiler Stand
Überprüfen Sie, ob alle Schrauben (A, B, C, E, F) fest angezogen sind und die Füße (G) korrekt montiert wurden.
Fehlende Teile
Vergleichen Sie den Inhalt des Pakets mit der Teileliste auf Seite 1. Sortieren Sie alle Schrauben nach Buchstaben (A-F) und Zubehör nach (G-L).
Vor der Verwendung
- Sortieren Sie alle Schrauben und Bauteile vor Beginn der Montage.
- Prüfen Sie die Vollständigkeit anhand der Teileliste auf Seite 1.
- Stellen Sie sicher, dass Sie auf einem ebenen Untergrund arbeiten.
- Verwenden Sie die mitgelieferten Werkzeuge (M6/M8 Schlüssel).
Abbildungen und Diagramme
- Seite 1: Übersicht aller Schrauben, Zubehörteile und Komponenten mit Mengen.
- Seite 2-7: Detaillierte Explosionszeichnungen für jeden Montageschritt (1-10).
