Bedienungsanleitung für Titan AIR-COAT Air-Assisted Airless-Sprühsystem 0508074A

Wichtige Informationen aus der Anleitung

Dieses Dokument enthält wichtige Sicherheits- und Betriebshinweise für das Titan AIR-COAT Air-Assisted Airless-Sprühsystem. Sicherheit hat oberste Priorität: Das Gerät erzeugt einen Hochdruck-Farbstrahl, der zu schweren Verletzungen (Injektionsverletzungen) führen kann. Tragen Sie immer Schutzausrüstung und halten Sie sich strikt an die Druckentlastungsverfahren, bevor Sie Wartungsarbeiten durchführen oder die Düse wechseln. Das Gerät muss ordnungsgemäß geerdet sein.

Gerätebeschreibung

Das AirCoat-System kombiniert eine Membran-Farbpumpe mit einem Luftkompressor. Es ist für feine Oberflächenarbeiten bei niedrigem Druck sowie für allgemeine Airless-Sprüharbeiten bei hohem Druck ausgelegt.

Einrichtung

1. Stellen Sie sicher, dass die Ein-/Ausschalter für Pumpe und Kompressor auf OFF stehen.
2. Drehen Sie den Druckregler vollständig gegen den Uhrzeigersinn auf den niedrigsten Druck.
3. Verriegeln Sie die Spritzpistole.
4. Schließen Sie den Airless-Sprühschlauch (mind. 50 Fuß / 15,2 m) an den Materialauslass der Pumpe an.
5. Verbinden Sie den Schlauch mit dem Materialeinlass der Spritzpistole.
6. Schließen Sie den Luftschlauch an den Kompressor und die Luftkupplung der Pistole an.
7. Stellen Sie sicher, dass die elektrische Versorgung mindestens 120V, 15A beträgt und das Gerät an einer geerdeten Steckdose angeschlossen ist.

Betrieb

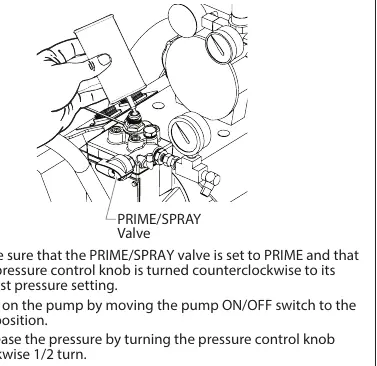

Pumpenentlüftung (Priming): Füllen Sie das Einlassventil mit Wasser oder leichtem Haushaltsöl. Stellen Sie das PRIME/SPRAY-Ventil auf PRIME, schalten Sie die Pumpe ein und erhöhen Sie den Druck leicht, bis Flüssigkeit angesaugt wird.

AirCoat-Modus (Feinfinish): Empfohlen für Öle, Beizen und Lacke. Stellen Sie den Materialdruck auf ca. 400 PSI und den Luftdruck auf ca. 20 PSI ein.

Airless-Modus (Allgemein): Empfohlen für hochviskose Materialien wie Latex. Verwenden Sie den niedrigstmöglichen Druck für ein gutes Sprühbild (500-2800 PSI).

Druckentlastungsverfahren

Dieses Verfahren muss vor jedem Herunterfahren, bei Wartungsarbeiten oder beim Reinigen durchgeführt werden:

• Drehen Sie den Druckregler auf den niedrigsten Wert.
• Stellen Sie das PRIME/SPRAY-Ventil auf PRIME.
• Betätigen Sie die Pistole, um den verbleibenden Druck im Schlauch abzulassen.
• Verriegeln Sie die Pistole.

Reinigung und Wartung

Reinigung: Nach Gebrauch muss das System gründlich gespült werden. Verwenden Sie bei Latex warmes Seifenwasser, bei Ölfarben entsprechende Lösungsmittel. Reinigen Sie den Trichter, den Ansaugschlauch und den Farbschlauch gemäß den spezifischen Anweisungen im Handbuch.

Wartung: Das Einlassventil sollte nach jedem Gebrauch geölt werden, um Priming-Probleme zu vermeiden. Wenn die Pumpe nicht richtig funktioniert, können Einlass- und Auslassventile zur Reinigung oder zum Austausch von Verschleißteilen (Kugel, Sitz) demontiert werden.
