Bedienungsanleitung für Avanti 0.3mm Gravity Feed Dual Action Airbrush
Erfahren Sie, wie Sie Ihre Avanti 0.3mm Gravity Feed Dual Action Airbrush (Modell 59292) sicher bedienen, reinigen und warten. Dieser Leitfaden enthält wichtige Anweisungen zur Montage, Fehlerbehebung und optimalen Nutzung.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Wichtiger Hinweis: Reinigen Sie die Airbrush sofort nach jedem Gebrauch. Eine verzögerte oder unzureichende Reinigung führt zu dauerhaften Verstopfungen des Geräts.

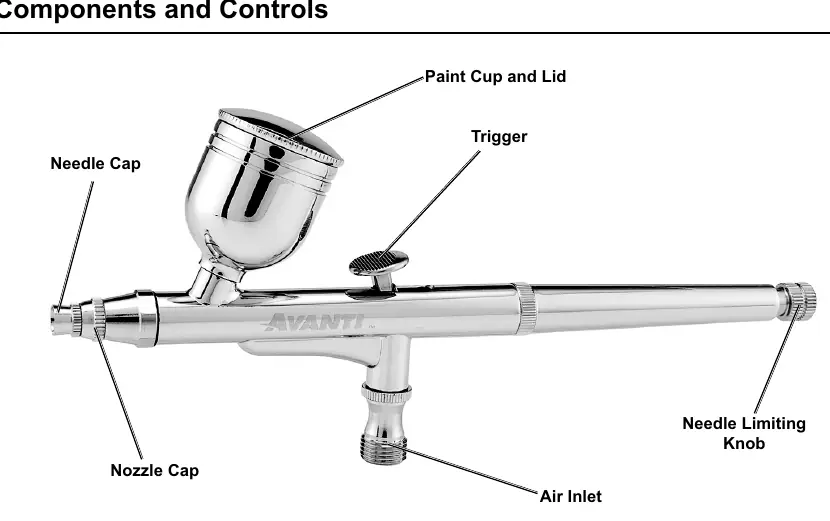

Beschreibung und Steuerung
Die Avanti 0.3mm Gravity Feed Dual Action Airbrush ist ein Präzisionswerkzeug. Zu den Hauptkomponenten gehören:
- Farbbecher und Deckel: Zur Aufnahme der Farbe.
- Abzug (Trigger): Steuert sowohl den Luftstrom (nach unten drücken) als auch den Farbfluss (nach hinten ziehen).
- Nadelbegrenzungsknopf: Reguliert den maximalen Farbfluss für Detailarbeiten.
- Düseneinheit: Bestehend aus Düsenkappe und Nadelkappe.
Inbetriebnahme
Stellen Sie sicher, dass der Arbeitsbereich sauber und gut beleuchtet ist. Der Kompressor muss auf einer ebenen Fläche stehen. Verbinden Sie einen 1/8-Zoll-Airbrush-Schlauch mit dem Lufteinlass der Airbrush und dem Luftauslass des Kompressors. Überprüfen Sie alle Verbindungen auf Dichtheit, bevor Sie mit der Arbeit beginnen.
Bedienung
Farbe vorbereiten: Verdünnen Sie die Farbe gemäß den Herstellerangaben und sieben Sie diese bei Bedarf, um Verstopfungen zu vermeiden. Füllen Sie die Farbe in den Becher.
Sprühen:
- Schalten Sie den Kompressor ein und stellen Sie den Druck zwischen 20 und 30 PSI ein.
- Drücken Sie den Abzug ganz nach unten, um den Luftstrom zu starten.
- Ziehen Sie den Abzug nach hinten, um den Farbfluss zu starten.
- Um den Farbfluss zu stoppen, schieben Sie den Abzug nach vorne, bevor Sie ihn loslassen.
Reinigung und Wartung
Eine gründliche Reinigung ist für die Langlebigkeit entscheidend. Verwenden Sie geeignete Lösungsmittel, die nicht mit Aluminium reagieren (keine chlorierten Lösungsmittel verwenden).
- Während des Gebrauchs: Sprühen Sie Lösungsmittel durch die Airbrush in einen Abfallbehälter, bis das Lösungsmittel klar austritt.
- Nach jedem Gebrauch: Zerlegen Sie die Airbrush vorsichtig. Entfernen Sie den Griff, lösen Sie die Nadelspannmutter und entnehmen Sie die Nadel. Reinigen Sie alle Teile mit einem in Lösungsmittel getränkten Tuch oder Pinsel. Weichen Sie die Teile maximal 10 Minuten in Lösungsmittel ein.
- Zusammenbau: Setzen Sie die Teile vorsichtig wieder zusammen. Achten Sie darauf, die Nadel nicht zu verbiegen. Testen Sie die Beweglichkeit des Abzugs nach dem Zusammenbau.
Fehlerbehebung
Bei Problemen wie Sprühstottern, fehlendem Farbfluss oder Overspray überprüfen Sie zuerst den Luftdruck, die Viskosität der Farbe und ob die Düse verstopft ist. Stellen Sie sicher, dass alle Verbindungen fest sitzen und keine Lecks vorhanden sind.
Herstellerinformationen
Avanti
Praktische Hilfe
Typische Probleme
Sprühen stottert
Füllstand der Farbe prüfen oder Sprühtechnik (Start-Stopp-Ablauf) anpassen.
Kein Farbfluss
Farbreste an der Spitze entfernen, Nadelspannmutter festziehen oder Düse reinigen/ersetzen.
Overspray (zu viel Sprühnebel)
Luftdruck reduzieren, Abstand zum Werkstück anpassen oder Arbeitsgeschwindigkeit ändern.
Schlechte Zerstäubung
Luftanschlüsse prüfen, Farbe stärker verdünnen oder Luftdruck leicht erhöhen.
Vor der Verwendung
- Arbeitsbereich reinigen und gut beleuchten.
- Kompressor auf ebener Fläche platzieren.
- Luftschläuche auf Dichtheit prüfen.
- Farbe gemäß Herstellerangaben verdünnen.
- Sicherheitsausrüstung (Atemschutz, Schutzbrille) anlegen.
Technische Daten in der Praxis
- Arbeitsdruck
- 15-30 PSI für optimalen Betrieb.
- Düsen-/Nadelgröße
- 0.3mm für feine bis mittlere Detailarbeiten.
- Becherkapazität
- 0.3 oz (ca. 9 ml) für kleine Farbmengen.
Abbildungen und Diagramme
- Der Abzug steuert zweistufig: Drücken für Luft, Ziehen für Farbe.
- Die Nadelspannmutter muss fest sitzen, damit der Abzug die Nadel korrekt bewegt.
- Der Nadelbegrenzungsknopf am Ende des Griffs limitiert den maximalen Farbfluss.
Modellkompatibilität
- Erfordert 1/8 Zoll Airbrush-Schlauch.
- Lufteinlassgewinde: M10 x 1.0.
- Nicht mit chlorierten Lösungsmitteln (z.B. Dichlormethan) verwenden, da diese Aluminium angreifen.
