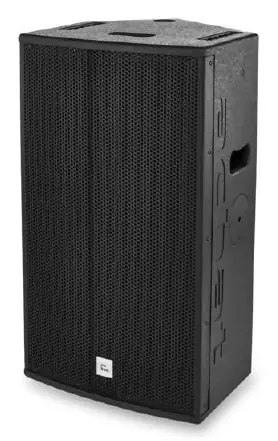

Bedienungsanleitung für Passivlautsprecher Thomann Achat 115M

Wichtige Informationen aus der Anleitung

Dieses Dokument enthält wichtige Anweisungen für den sicheren Betrieb des Passivlautsprechers Thomann Achat 115M. Der Lautsprecher ist für die Beschallung konzipiert und darf nur gemäß dieser Anleitung verwendet werden. Aufgrund des hohen Gewichts sind für Transport und Montage mindestens zwei Personen erforderlich.

Sicherheitshinweise

• Montage: Unsachgemäße Montage kann zu lebensgefährlichen Verletzungen führen. Beachten Sie lokale Vorschriften (in Deutschland z.B. BGV C1). Nur geschultes Personal darf Lautsprecher montieren.
• Gehörschutz: Das Gerät kann hohe Lautstärkepegel erzeugen, die zu dauerhaften Gehörschäden führen können.
• Betriebsbedingungen: Nur für den Innenbereich geeignet. Vor Feuchtigkeit, direkter Sonneneinstrahlung, starker Verschmutzung und Vibrationen schützen.
• Bodenbeläge: Die Gummifüße können auf bestimmten Bodenbelägen (Parkett, Laminat, PVC) Flecken hinterlassen. Verwenden Sie bei Bedarf Filzgleiter oder einen Teppich.

Installation und Montage

Überprüfen Sie das Gerät nach dem Auspacken auf Transportschäden. Bewahren Sie die Verpackung für zukünftige Transporte auf.

• Stative: Bei Montage auf Stativen sicherstellen, dass diese stabil stehen und die maximale Traglast nicht überschritten wird.
• Hängende Montage: Das Gehäuse verfügt über Aeroquip- oder Flugschienen an der Oberseite. Verwenden Sie geeignete Sicherheitsösen (Double Studs). Eine zusätzliche Sicherung (z.B. Sicherheitsseil) ist zwingend erforderlich.
• Neigung: Eine zusätzliche Öse an der Rückseite ermöglicht das Neigen der Box, darf jedoch nicht allein das gesamte Gewicht tragen.

Anschluss

Stellen Sie alle Verbindungen her, während das Gerät ausgeschaltet ist. Verwenden Sie hochwertige Kabel.

• Anschlüsse: Das Gerät verfügt über zwei NL4-Anschlüsse (Power Twist) auf der Rückseite, die parallel verdrahtet sind. Weitere NL4-Anschlüsse befinden sich an der Ober- und Unterseite des Gehäuses.
• Impedanz und Leistung: Die Gesamtimpedanz der angeschlossenen Lautsprecher darf die minimale Ausgangsimpedanz des Verstärkers nicht unterschreiten. Die RMS-Ausgangsleistung des Verstärkers sollte 50 % über der Belastbarkeit der Lautsprecher liegen.

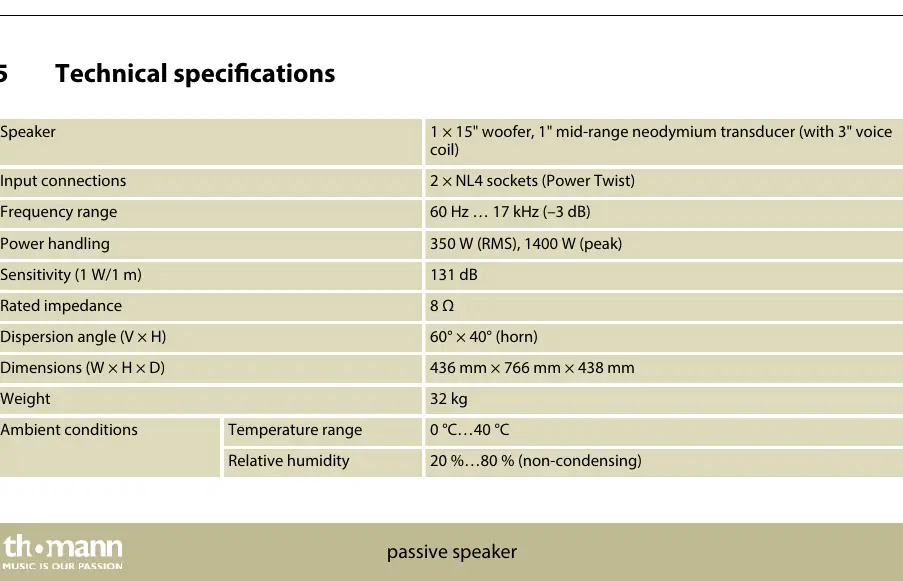

Technische Daten

• Lautsprecher: 1x 15" Tieftöner, 1" Mittelhochtöner (Neodym) mit 3" Schwingspule.
• Belastbarkeit: 350 W (RMS), 1400 W (Peak).
• Impedanz: 8 Ohm.
• Frequenzbereich: 60 Hz bis 17 kHz (-3 dB).
• Abstrahlwinkel: 60° x 40° (Horn).

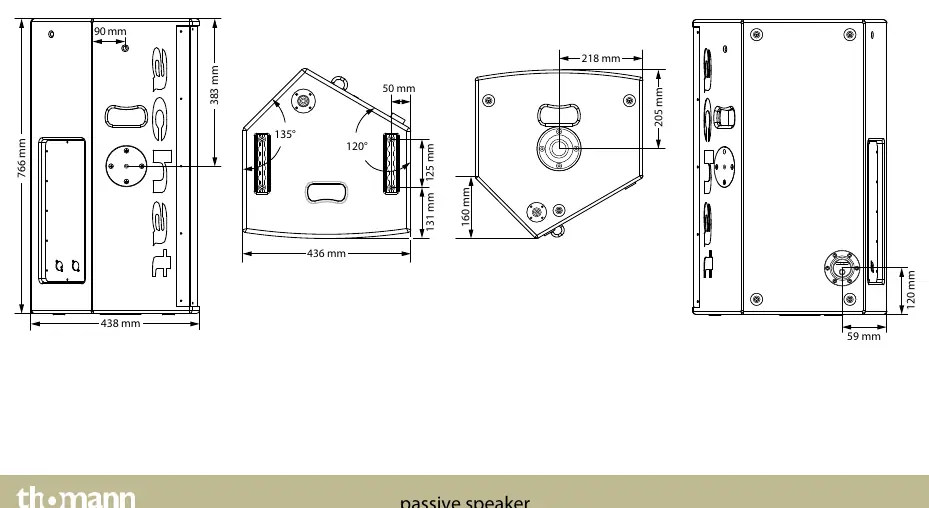

• Abmessungen: 436 mm x 766 mm x 438 mm.
• Gewicht: 32 kg.

Umweltschutz

Entsorgen Sie das Gerät gemäß der WEEE-Richtlinie (Waste Electrical and Electronic Equipment) nicht über den normalen Hausmüll, sondern über einen zugelassenen Entsorgungsbetrieb oder Ihre kommunale Entsorgungseinrichtung.
