Bedienungsanleitung für Lautsprecher Thomann 12-280/8-A
Schnelle Hilfe und technische Daten für den Thomann 12-280/8-A Lautsprecher. Erfahren Sie alles über Sicherheitshinweise, Anschluss und Spezifikationen.
Inhaltsverzeichnis
Wichtige Informationen aus der Anleitung
Dieses Dokument enthält wichtige Sicherheitshinweise und technische Spezifikationen für den Lautsprecher Thomann 12-280/8-A. Der Lautsprecher ist für den Einbau in ein geeignetes Gehäuse vorgesehen, um elektrische Signale in akustische Signale umzuwandeln.
Sicherheitshinweise
- Polarität beachten: Achten Sie beim Anschluss an einen Verstärkerausgang unbedingt auf die korrekte Polarität, um Schäden am Lautsprecher zu vermeiden.
- Umgebungsbedingungen: Verwenden Sie das Produkt nicht bei extremen Temperaturen, hoher Luftfeuchtigkeit, in staubigen oder schmutzigen Umgebungen oder an Orten, an denen das Gerät nass werden kann.
- Handhabung: Wenden Sie keine Gewalt an. Reinigen Sie das Gerät nur mit einem trockenen Tuch; verwenden Sie keine flüssigen Reinigungsmittel.
- Gehörschutz: Bei sehr hohen Lautstärken besteht die Gefahr von Gehörschäden.
Technische Daten
- Durchmesser: 300 mm
- Impedanz: 8 Ohm
- Belastbarkeit: 280 W RMS / 1120 W Peak
- Empfindlichkeit (1 W / 1 m): 95 dB ± 2 dB
- Min. Resonanzfrequenz: 50 Hz ± 5 Hz
- Frequenzbereich: 50 Hz - 4.0 kHz
- Schwingspulendurchmesser: 75,5 mm
- Schwingspulenmaterial: Runder Kupferdraht
- Schwingspulenträger: TIL
- Schwingspulenhöhe: 19 mm
- Magnet-Tiefe: 8 mm
- Flussdichte: 0,95 T

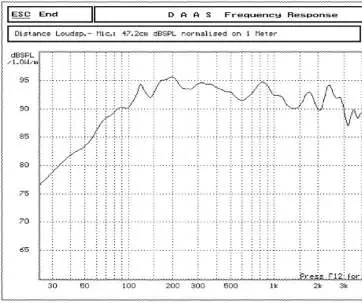

Frequenzgang und Impedanz
Das Dokument enthält Diagramme zum Frequenzgang sowie zur Impedanz in Abhängigkeit von der Frequenz (Thiele-Small-Parameter), die für die korrekte Abstimmung des Gehäuses und der Frequenzweiche essenziell sind.
Praktische Hilfe
Typische Probleme
Stellen Sie sicher, dass die Polarität beim Anschluss an den Verstärker korrekt eingehalten wird.
Vermeiden Sie extreme Temperaturen, Feuchtigkeit, Staub und Nässe.
Prüfen Sie, ob der Lautsprecher korrekt in ein geeignetes Gehäuse eingebaut wurde.
Vor der Verwendung
- Prüfen Sie die korrekte Polarität der Kabelanschlüsse.
- Stellen Sie sicher, dass ein geeignetes Gehäuse für den Einbau vorhanden ist.
- Reinigen Sie das Gerät vor der Installation nur mit einem trockenen Tuch.
- Stellen Sie sicher, dass die Umgebung trocken und staubfrei ist.
