Bedienungsanleitung für Passivlautsprecher Thomann Achat 112M

Wichtige Informationen aus der Anleitung

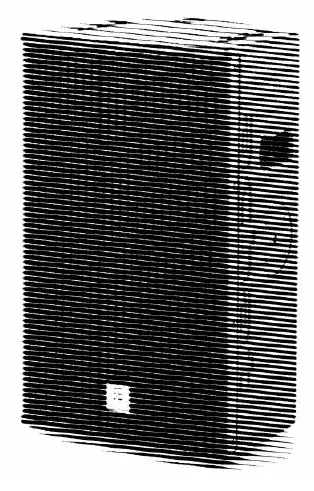

Der Thomann Achat 112M ist ein passiver 2-Wege-Vollbereichslautsprecher, der für die Beschallung konzipiert wurde. Diese Anleitung enthält wichtige Hinweise zur sicheren Inbetriebnahme, Montage und zum Anschluss des Geräts. Bitte lesen Sie die Sicherheitshinweise sorgfältig durch, insbesondere im Hinblick auf die Montage und den Betrieb in der Nähe von Personen.

Installation und Montage

Vor der Inbetriebnahme sollte das Gerät auf Transportschäden überprüft werden. Bewahren Sie die Verpackung für den Transport auf. Achten Sie bei der Installation auf folgende Punkte:

• Aufstellung: Die Lautsprecher sollten so positioniert werden, dass der Schall das Publikum ungehindert erreichen kann. Die Verwendung von Stativen ist oft hilfreich.
• Hängende Montage: Das Gehäuse verfügt über Flugschienen an der Oberseite und eine Öse an der Rückseite zum Neigen. Verwenden Sie für die hängende Montage geeignete Sicherheitsvorrichtungen (z. B. Sicherheitskabel oder -ketten), um das Gerät gegen Herunterfallen zu sichern.
• Untergrund: Die Gummifüße können auf bestimmten Bodenbelägen (Parkett, Laminat, PVC) dunkle Flecken hinterlassen. Verwenden Sie bei Bedarf Filzgleiter oder einen Teppich.

Anschluss

Das Gerät verfügt über 4 verriegelbare NL4-Buchsen (Power Twist). Zwei Anschlüsse befinden sich auf der Rückseite, jeweils einer an der Ober- und Unterseite des Gehäuses. Alle Anschlüsse sind parallel verdrahtet. Schalten Sie das Gerät vor dem Herstellen der Verbindungen aus und verwenden Sie hochwertige Kabel.

Technische Daten

• Lautsprecher: 12" Tieftöner, 1" Mitteltöner-Neodym-Wandler (mit 3" Schwingspule)
• Belastbarkeit: 350 W (RMS), 1400 W (Peak)
• Impedanz: 8 Ohm
• Frequenzbereich: 60 Hz – 18 kHz (-3 dB)
• Abstrahlwinkel: 60° × 40° (Horn)
• Gewicht: 21 kg

Sicherheitshinweise

Vermeiden Sie Überlastungen, die zu Verzerrungen führen können, da dies den Verstärker oder den Lautsprecher dauerhaft beschädigen kann. Reduzieren Sie bei hörbaren Verzerrungen sofort die Lautstärke. Das Gerät erzeugt statische Magnetfelder; halten Sie daher Abstand zu empfindlichen Geräten.
