Montageanleitung für Double Roof Hardtop Pavillon 10 ft x 12 ft

Wichtige Informationen aus der Anleitung

Diese Anleitung beschreibt den Aufbau des 10 ft x 12 ft Double Roof Hardtop Pavillons. Für eine sichere Montage sind mindestens zwei Personen erforderlich. Der Pavillon muss auf einem ebenen, festen Untergrund installiert und sicher verankert werden. Eine Montage auf Erde oder unbefestigtem Boden ist nicht zulässig.

Sicherheitshinweise

• Prüfen Sie vor der Montage lokale Bauvorschriften und Genehmigungspflichten.
• Tragen Sie während der Montage persönliche Schutzausrüstung (Handschuhe, Schutzbrille, festes Schuhwerk).
• Halten Sie einen Sicherheitsabstand von mindestens 1,8 m zu Hindernissen wie Zäunen oder Gebäuden ein.
• Installieren Sie den Pavillon nicht unter Stromleitungen oder über unterirdischen Versorgungsleitungen.
• Der Pavillon ist nicht feuerfest. Grillgeräte oder Feuerstellen dürfen nicht unter oder in der Nähe der Struktur verwendet werden.
• Klettern Sie nicht auf das Dach des Pavillons.

Benötigte Werkzeuge

Die folgenden Werkzeuge sind nicht im Lieferumfang enthalten:

• Akkuschrauber (Pistol Drill)
• Maßband
• Hammer
• Schraubendreher
• Wasserwaage
• Winkelmesser (Framing Square)
• Leiter

Montageanleitung

Der Aufbau erfolgt in 23 Schritten. Hier sind die wichtigsten Phasen:

Schritt 1-4: Rahmenkonstruktion

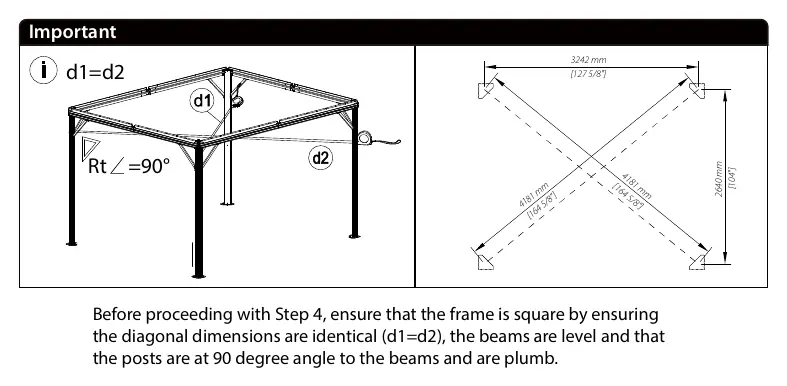

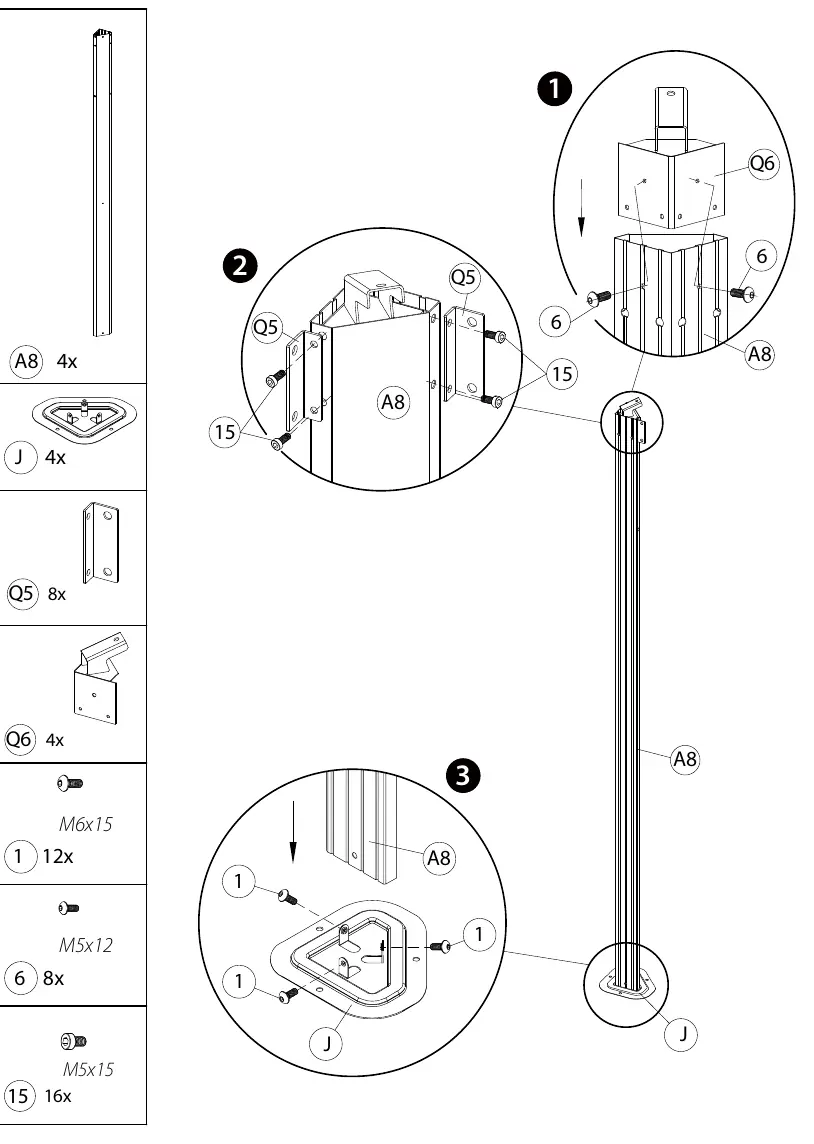

Montieren Sie die Pfosten (A8) mit den Halterungen (Q5, Q6) und verbinden Sie diese mit dem Grundrahmen. Stellen Sie vor dem weiteren Aufbau sicher, dass der Rahmen rechtwinklig ist (d1=d2) und die Pfosten lotrecht stehen.

Schritt 5-9: Dachstruktur

Montieren Sie die Dachstreben und den oberen Rahmen. Achten Sie darauf, dass alle Schrauben fest angezogen sind.

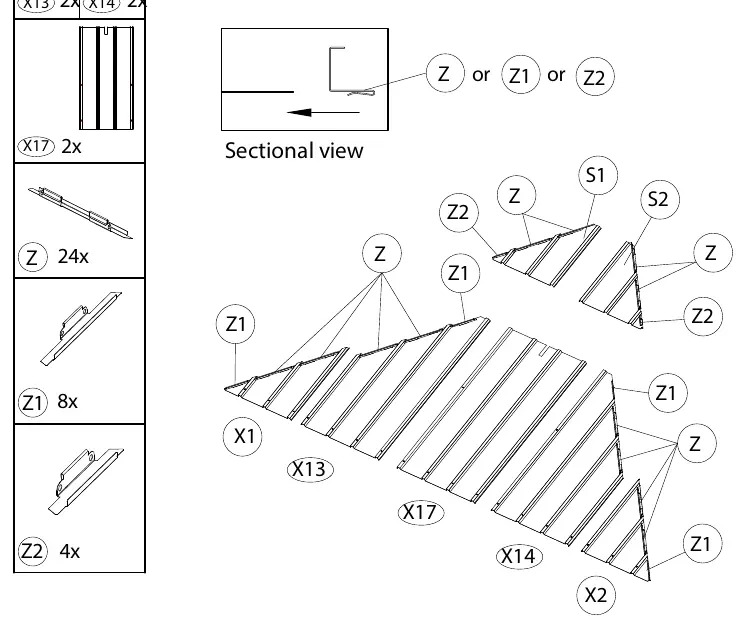

Schritt 10-12: Dachpaneele

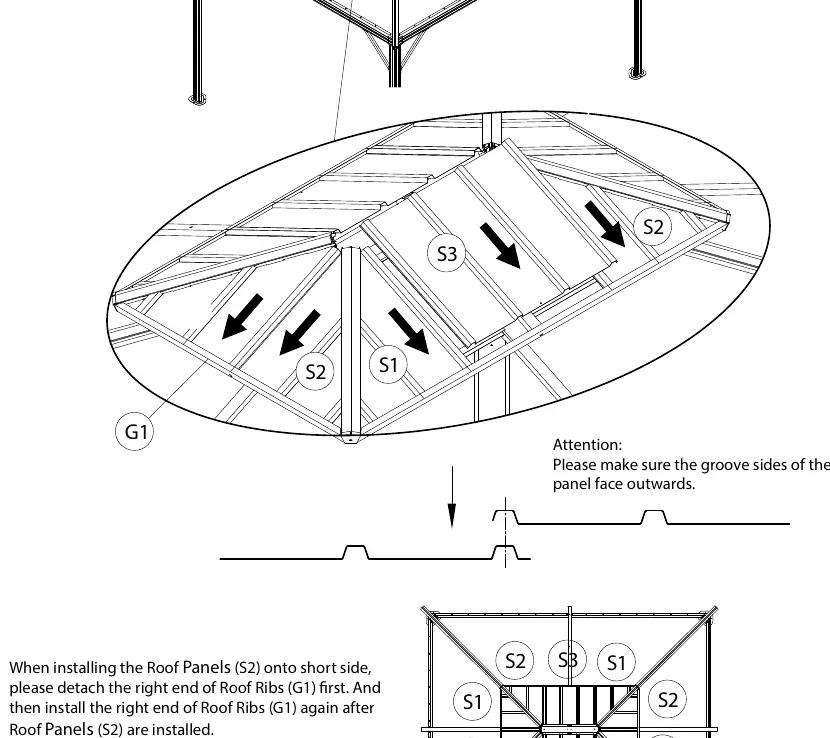

Installieren Sie die Dachpaneele. Achten Sie darauf, dass die Nutseiten der Paneele nach außen zeigen. Bei Schwierigkeiten beim Einsetzen der Paneele (S2) auf der kurzen Seite, lösen Sie kurzzeitig das rechte Ende der Dachrippen (G1).

Schritt 13-23: Zubehör und Verankerung

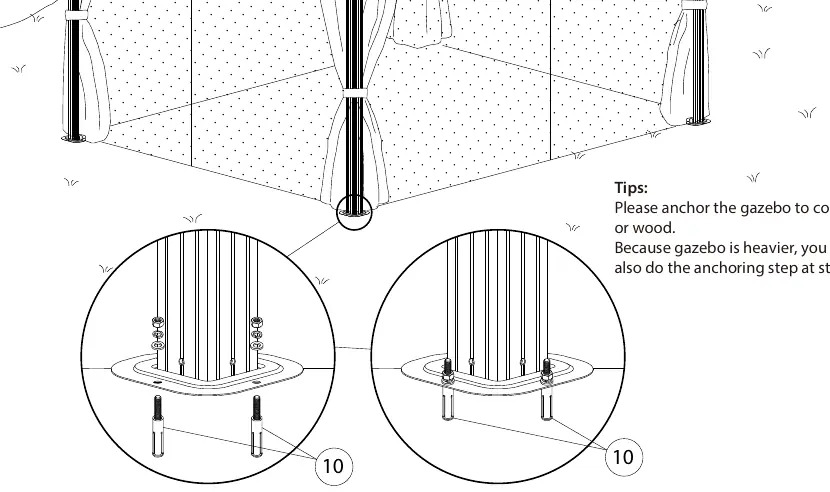

Bringen Sie die Haken für Vorhänge an und montieren Sie die Vorhänge (T, T1). Verankern Sie den Pavillon abschließend fest im Untergrund (Beton oder Holz).

Wartung und Pflege

• Überprüfen Sie monatlich alle Schrauben und Muttern und ziehen Sie diese bei Bedarf nach.
• Kontrollieren Sie die Metallteile monatlich auf Rost oder scharfe Kanten.
• Schleifen Sie Rost oder scharfe Kanten mit Schleifpapier ab und behandeln Sie die Stellen mit bleifreier Farbe nach.
