Bedienungsanleitung für den The Home Depot 02-332A Fahrradträger
Schnellstartanleitung für den The Home Depot 02-332A Fahrradträger: Montage am Anhängerkupplungskopf, Beladungshinweise, Sicherheitsvorschriften und Wartungstipps.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Zur Stelle im Text springenWichtige Informationen aus der Anleitung
Dieser Fahrradträger ist für die Montage an 50-mm-Anhängerkupplungen von PKWs, SUVs und leichten LKWs konzipiert. Die maximale Traglast beträgt 90 kg (198 lbs). Es ist untersagt, den Träger an Anhängern, Wohnmobilen (RVs) oder gezogenen Fahrzeugen zu verwenden. Vor jeder Fahrt müssen alle Befestigungen, Gurte und Verriegelungen auf festen Sitz geprüft werden.
Montage und Installation
Die Montage erfolgt in mehreren Schritten:
- Entfalten Sie den Träger und sichern Sie die Gelenkmechanismen.
- Setzen Sie den Träger auf den 50-mm-Kugelkopf der Anhängerkupplung auf.
- Stellen Sie sicher, dass der Träger waagerecht sitzt und verriegeln Sie den Spannmechanismus.
- Verwenden Sie das mitgelieferte Werkzeug, um die Verbindung festzuziehen und das Schloss zu sichern.
Beladung und Betrieb
Beim Beladen der Fahrräder sind folgende Punkte zu beachten:
- Schalten Sie das Fahrzeug aus und ziehen Sie die Handbremse an.
- Platzieren Sie das schwerste Fahrrad immer am nächsten zum Fahrzeug.
- Verwenden Sie keine elastischen Spanngummis zur Sicherung.
- Entfernen Sie vor dem Transport alle leicht abnehmbaren Teile wie Kindersitze, Körbe oder Luftpumpen.
- Achten Sie darauf, dass der Träger oder die Fahrräder nicht die Sicht auf das dritte Bremslicht, die Rückleuchten oder das Kennzeichen verdecken.
Sicherheitshinweise
- Die Höchstgeschwindigkeit mit montiertem Träger darf 130 km/h nicht überschreiten.
- Überfahren Sie Bremsschwellen mit maximal 10 km/h.
- Der Träger ist nicht für den Offroad-Einsatz zugelassen.
- Bei Fahrten über 50 km oder bei unebenen Straßenverhältnissen muss der feste Sitz des Trägers regelmäßig kontrolliert werden.
Wartung und Pflege
Regelmäßige Wartung verlängert die Lebensdauer des Produkts:
- Reinigen Sie den Träger regelmäßig mit warmem Wasser oder Autoshampoo, insbesondere nach Fahrten in Küstengebieten oder im Winter bei Streusalzbelastung.
- Schmieren Sie bewegliche Teile (außer die Kontaktfläche zum Kugelkopf).
- Prüfen Sie Gummiriemen regelmäßig auf Verschleiß und ersetzen Sie diese bei Beschädigungen.
- Entfernen Sie den Träger vor der Einfahrt in eine automatische Waschanlage.
Herstellerinformationen
The Home Depot
Praktische Hilfe
Typische Probleme
Ungewöhnliche Geräusche oder Bewegung während der Fahrt
Sofort anhalten und den festen Sitz des Trägers sowie aller Befestigungen gemäß Montageanleitung überprüfen.
Verdeckung von Rückleuchten oder Kennzeichen
Falls erforderlich, muss eine externe Lichtleiste angebracht und das Kennzeichen am Träger wiederholt werden.
Beschädigung durch automatische Heckklappenöffnung
Deaktivieren Sie die automatische Heckklappenfunktion, solange der Träger montiert ist.
Vor der Verwendung
- Prüfen Sie, ob der Kugelkopf der Anhängerkupplung sauber und in gutem Zustand ist.
- Stellen Sie sicher, dass alle Teile des Trägers vorhanden und unbeschädigt sind.
- Vergewissern Sie sich, dass die maximale Traglast von 90 kg nicht überschritten wird.
- Kontrollieren Sie, ob alle Schlösser verriegelt und die Schlüssel abgezogen sind.
- Prüfen Sie, ob die Fahrräder stabil stehen und die Gurte fest angezogen sind.
Technische Daten in der Praxis
- Maximale Traglast
- 90 kg (198 lbs) Gesamtgewicht inklusive Fahrräder.
- Kupplungstyp
- Geeignet für 50-mm-Automobil-Anhängerkupplungen.
- Höchstgeschwindigkeit
- Maximal 130 km/h auf der Autobahn.
Abbildungen und Diagramme
- Seite 2: Entfaltung und Vorbereitung des Trägers.

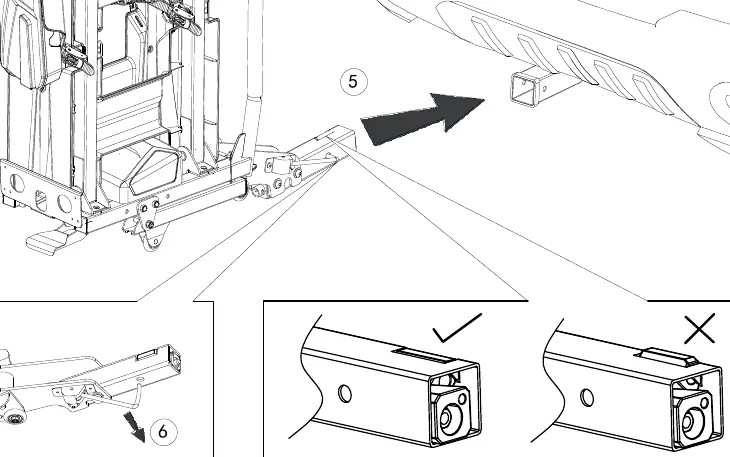

- Seite 3: Montage auf dem Kugelkopf und Sicherung des Schlosses.

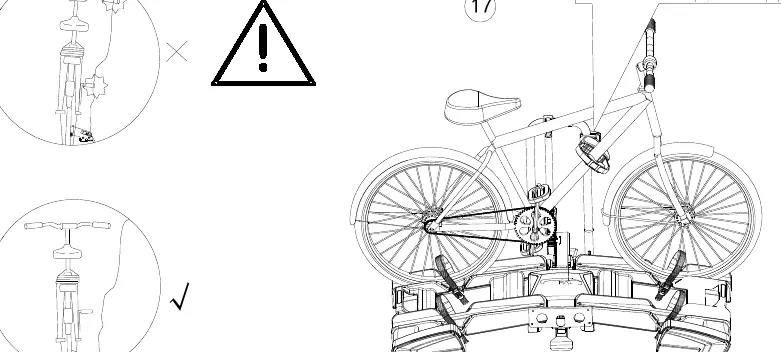

- Seite 6: Korrekte Positionierung der Fahrräder und Sicherung mit den Haltearmen.

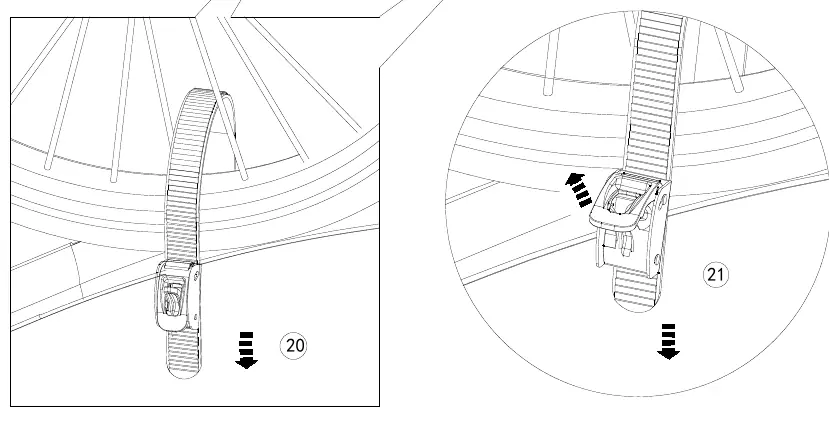

- Seite 8-9: Sicherung der Laufräder mit den Ratschengurten.
Modellkompatibilität
- Nur für PKWs, SUVs und leichte LKWs geeignet.
- Nicht für Anhänger, Wohnmobile (RVs) oder gezogene Fahrzeuge verwenden.
- Nicht für Tandems oder Liegeräder geeignet.
