Anleitung zum Trennen und Verbinden der 12V/LV-Stromversorgung Tesla Model 3

Wichtige Informationen aus der Anleitung

Dieses Dokument beschreibt das Verfahren zum Trennen und Verbinden der 12V/LV-Stromversorgung für verschiedene Konfigurationen des Tesla Model 3 (Original, Heat Pump mit Blei-Säure-Batterie, Li-Ion-Batterie). Es ist zwingend erforderlich, die exakte Reihenfolge der Schritte einzuhalten, um dauerhafte Schäden am Bordcomputer zu vermeiden. Beachten Sie, dass das Trennen der 12V-Stromversorgung nicht automatisch die Hochspannungskomponenten (PTC-Heizung, Klimakompressor, Wechselrichter) spannungsfrei schaltet.

Vorbereitung

Bevor Sie mit dem Trennen der 12V-Stromversorgung beginnen, führen Sie folgende Schritte durch:

• Trennen Sie alle Ladekabel vom Fahrzeug.
• Schalten Sie über den Touchscreen das Klimatisierungssystem aus und warten Sie mindestens 30 Sekunden, bis es vollständig heruntergefahren ist.
• Stellen Sie sicher, dass sich das Fahrzeug im Park-Modus befindet.
• Senken Sie alle Fenster vollständig ab, um Glasbruch und ein versehentliches Aussperren zu verhindern.
• Öffnen Sie die hinteren Türen und führen Sie ein Werkstatttuch durch die Türschlösser, um ein Einrasten zu verhindern.

Trennen der 12V-Stromversorgung

Das Verfahren variiert je nach Modell:

Original Model 3

1. Entfernen Sie die hintere Unterbodenverkleidung.
2. Schalten Sie das Fahrzeug über den Touchscreen aus (Controls > Safety & Security > Vehicle Power > Power Off).
3. Lösen Sie die Mutter des Minuskabels der 12V-Batterie und trennen Sie das Kabel.
4. Entfernen Sie die Schaumstoffabdeckung an der rechten Seite des Penthouse.
5. Trennen Sie den Kabelbaum vom Hochspannungssteuerungsanschluss.
6. Installieren Sie die Schutzkappe auf dem Hochspannungssteuerungsanschluss.
7. Warten Sie 2 Minuten, bis sich das elektrische System vollständig entladen hat.

Heat Pump Model 3 mit Blei-Säure-Batterie

1. Führen Sie die Vorbereitungsschritte durch.
2. Entfernen Sie die hintere Unterbodenverkleidung und schalten Sie das Fahrzeug aus.
3. Trennen Sie das Minuskabel der 12V-Batterie.

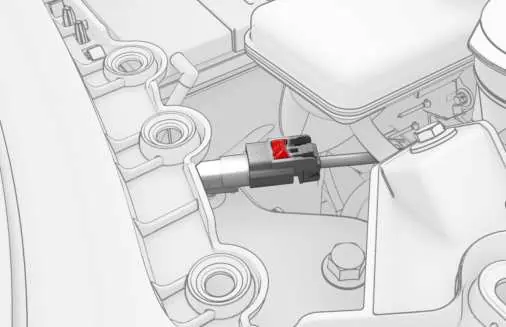

4. Suchen Sie die First Responder Schleife neben der 12V-Hilfsbatterie.
5. Schieben Sie die rote Verriegelungslasche zurück, drücken Sie die schwarze Lasche und trennen Sie die Schleife.
6. Warten Sie 2 Minuten.

Model 3 mit Li-Ion-Batterie

1. Öffnen Sie die vordere linke Tür und senken Sie das Fenster.
2. Schalten Sie das Fahrzeug über das Center-Display aus.
3. Entfernen Sie die hintere Verkleidung.

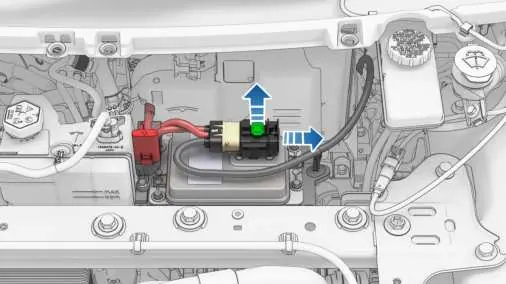

4. Trennen Sie den LV-Batterieanschluss: Heben Sie die grüne Verriegelungslasche an, ziehen Sie die schwarze Anschlussverriegelung nach außen und ziehen Sie den Stecker ab.
5. Trennen Sie die First Responder Schleife.
6. Warten Sie 2 Minuten.

Verbinden der 12V-Stromversorgung

Das Verbinden erfolgt in umgekehrter Reihenfolge. Achten Sie besonders auf die Drehmomentspezifikationen:

• Drehmoment: Die Mutter zur Befestigung des Batteriekabels am Batteriepol muss mit 6 Nm (4.4 lbs-ft) angezogen werden.
• Stellen Sie sicher, dass die First Responder Schleife (falls vorhanden) vor dem Wiederanschließen des 12V-Minuskabels verbunden ist.
• Nach dem Anschließen drücken Sie das Bremspedal, um die Fahrzeugstromversorgung einzuschalten.
• Setzen Sie Fenster, Sitze, Klimatisierung, Audio und Ladeeinstellungen auf den Zustand vor der Wartung zurück.
