Service-Bulletin: Festziehen der vorderen Rahmenbolzen für Tesla Model S und Model X

Wichtige Informationen aus der Anleitung

Dieses Service-Bulletin beschreibt die Vorgehensweise zur Behebung von Knarr- oder Klappergeräuschen an der Vorderseite von Tesla Model S und Model X (Baujahre 2021-2023). Die Arbeiten dürfen nur von geschultem Fachpersonal durchgeführt werden. Das Problem betrifft die Befestigung der Rahmenbolzen und beeinträchtigt nicht die strukturelle Integrität des Fahrzeugs.

Problembeschreibung

Bei einigen Fahrzeugen können die Bolzen der vorderen Rahmenlängsträger (links und rechts) nicht spezifikationsgemäß festgezogen sein. Dies kann zu Geräuschen beim Lenken bei niedrigen Geschwindigkeiten führen.

Benötigte Werkzeuge und Materialien

• Tragbare Werkbank (Teilenummer 1054720-00-A)
• Öl-/Kühlmittelauffangbehälter (Teilenummer 1080568-00-A)
• Kit, Service-Stecker, Kühlmittelschlauch (Teilenummer 1135762-00-A)
• Lackstift zum Markieren

Arbeitsablauf

1. Entfernen Sie das Kühlventilator-Modul gemäß Service-Handbuch-Verfahren 18201312. Achten Sie darauf, den aktiven Kühlergrillverschluss nicht vom Modul zu trennen.

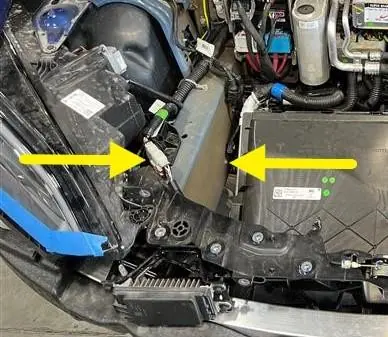

2. Ziehen Sie die T25-Bolzen (2 Stück) fest, die die inneren und äußeren Gewindeeinsätze am rechten vorderen Rahmenlängsträger befestigen. Das Drehmoment beträgt 7 Nm.
3. Markieren Sie die festgezogenen Bolzen mit einem Lackstift.
4. Wiederholen Sie den Vorgang für den linken vorderen Rahmenlängsträger.
5. Markieren Sie auch hier die Bolzen nach dem Festziehen.
6. Installieren Sie das Kühlventilator-Modul wieder gemäß Service-Handbuch-Verfahren 18201312.
