Bedienungsanleitung für Technaxx 18W Solar Power Station Set TX-200
Erfahren Sie, wie Sie die Technaxx 18W Solar Power Station TX-200 effizient nutzen, laden und warten. Vollständiger Leitfaden zu Inbetriebnahme, LED-Beleuchtung und USB-Ladefunktionen.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Das Technaxx TX-200 ist eine mobile Power Station mit 18W Solarpanel und 4 LED-Lampen. Es wird über AC oder Solar geladen und bietet USB-Ausgänge sowie 12V-Ausgänge für die mitgelieferten Lampen. S. 3, 4
Wichtigste Schritte
- Aufladen über AC S. 4
- Solarladung S. 5
Erste Inbetriebnahme
- Vor der ersten Nutzung vollständig über das mitgelieferte AC-Kabel aufladen (ca. 6-9 Stunden). S. 4
Probleme und Lösungen
Lade-LED (4) blinkt rot
Der Akku ist fast leer, das Gerät schaltet sich bald ab.
S. 4Wartung und Reset
- Reinigung nur mit trockenem oder leicht feuchtem, fusselfreiem Tuch. Keine Scheuermittel verwenden. S. 6
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Batterie | 12V / 7Ah SLA | Rechargeable lead acid battery | S. 5 |
| USB Ausgang | 5V / 1A | Maximaler Ausgangsstrom | S. 5 |
Wo es im PDF steht
- Produktübersicht S. 4
- Technische Daten S. 5
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Das Technaxx TX-200 ist ein mobiles Stromversorgungssystem, das für Notfälle oder Campingzwecke konzipiert wurde. Es ermöglicht das Aufladen kleiner Geräte über USB und die Beleuchtung von Bereichen mittels mitgelieferter LED-Lampen. Vor der ersten Inbetriebnahme muss das Gerät vollständig über das mitgelieferte AC-Kabel aufgeladen werden (ca. 6-9 Stunden). Das Gerät darf nicht in feuchten Umgebungen, bei Regen oder unter extremen Temperaturen betrieben werden.
Produktbeschreibung

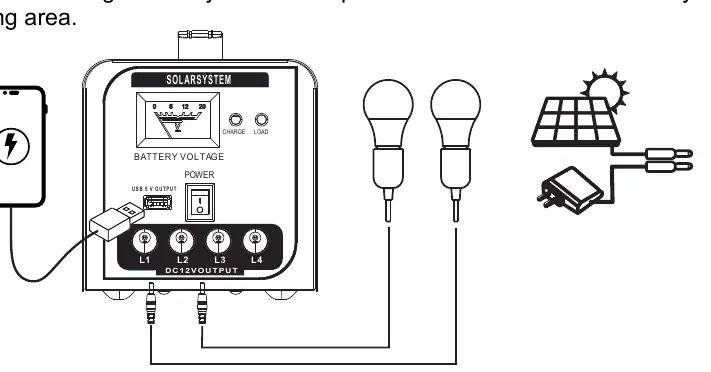

Das Set besteht aus einer Power Station mit integriertem 12V/7Ah Blei-Säure-Akku, einem 18W Solarpanel mit 8 Metern Kabel, 4 LED-Lampen mit jeweils 4,2 Metern Kabel und einem AC/DC-Ladegerät. Die Power Station verfügt über eine Spannungsanzeige, Lade- und Lastanzeigen sowie USB- und 12V-Ausgänge.
Inbetriebnahme
Laden Sie den Akku vor der ersten Nutzung vollständig auf. Verbinden Sie dazu das AC-Ladekabel mit der Power Station und einer 110V-230V Steckdose. Der Ladevorgang ist abgeschlossen, wenn die Lade-LED (4) dauerhaft grün leuchtet. Dies dauert in der Regel 6 bis 9 Stunden.
Solarladung
Platzieren Sie das 18W Solarpanel in direktem Sonnenlicht, wobei die Fläche zur Sonne ausgerichtet sein sollte. Verbinden Sie den Stecker des Solarpanels mit dem Eingang (3) der Power Station. Die Ladezeit variiert stark je nach Wetterbedingungen und Sonneneinstrahlung. Hinweis: Die gleichzeitige Nutzung von USB-Geräten oder LED-Lampen während des Solarladevorgangs kann die Ladezeit verlängern.
LED-Beleuchtungssystem
Schließen Sie die Kabel der LED-Lampen an den LED-Ausgang (6) der Power Station an. Jede Lampe kann individuell über den Schalter am jeweiligen Kabel ein- und ausgeschaltet werden. Warnung: Schließen Sie die LED-Lampen niemals an eine E27-Fassung mit mehr als 12V an, da dies zu Stromschlägen oder Bränden führen kann.
USB-Ausgang
Zum Aufladen von Geräten wie Smartphones oder Radios schließen Sie das USB-Ladekabel an den USB-Port (2) der Power Station an. Beachten Sie, dass der Ausgang auf 5V/1A begrenzt ist, was die Ladegeschwindigkeit beeinflussen kann.
Pflege und Wartung
Reinigen Sie das Gerät ausschließlich mit einem trockenen oder leicht angefeuchteten, fusselfreien Tuch. Verwenden Sie keine scheuernden Reinigungsmittel. Vermeiden Sie den Betrieb bei extremen Temperaturen, in feuchter Umgebung, bei Regen oder in Umgebungen mit starken Erschütterungen.
Sicherheitshinweise
- Blicken Sie nicht direkt in das LED-Licht.
- Überprüfen Sie das Gerät und die Kabel vor jeder Inbetriebnahme auf Beschädigungen.
- Verwenden Sie das Gerät nicht, wenn es sichtbare Schäden aufweist.
- Öffnen Sie das Gehäuse nicht eigenmächtig.
- Halten Sie das Gerät von extremer Hitze fern und tauchen Sie es niemals in Wasser oder andere Flüssigkeiten.
Praktische Hilfe
Typische Probleme
Gerät lädt nicht über Solar
Stellen Sie sicher, dass das Solarpanel direktem Sonnenlicht ausgesetzt ist und der Stecker fest in der Power Station sitzt.
LED-Leuchten funktionieren nicht
Prüfen Sie die Kabelverbindung zur Power Station und ob der Schalter am Kabel der Lampe eingeschaltet ist.
Lade-LED blinkt rot
Dies signalisiert einen niedrigen Akkustand; das Gerät schaltet sich bald ab. Laden Sie das Gerät umgehend auf.
Vor der Verwendung
- Gerät vor der ersten Nutzung vollständig über das AC-Kabel aufladen (ca. 6-9 Stunden).
- Alle Kabel und das Gehäuse auf sichtbare Schäden prüfen.
- Sicherstellen, dass die Netzspannung der Steckdose mit der Spezifikation übereinstimmt.
- Solarpanel für optimale Leistung direkt zur Sonne ausrichten.
Technische Daten in der Praxis
- Arbeitstemperatur
- -15°C bis 40°C
Abbildungen und Diagramme
- Anschluss 1: Batterie-Spannungsanzeige
- Anschluss 3: Solarpaneel-Eingang
- Anschluss 4: USB 5V / 1A Ausgang
- Anschluss 6: LED-Ausgang (12V)
Modellkompatibilität
- USB-Ausgang ist auf 5V/1A begrenzt.
- LED-Leuchten dürfen nicht in E27-Fassungen mit mehr als 12V betrieben werden.
