Bedienungsanleitung für Technaxx Jumpstarter 12000mAh TX-120

Wichtige Informationen aus der Anleitung

Der Technaxx Jumpstarter 12000mAh TX-120 ist ausschließlich für 12V-Fahrzeuge geeignet. Laden Sie das Gerät vor der ersten Inbetriebnahme vollständig auf. Um die Lebensdauer zu erhalten, laden Sie das Gerät alle 2-3 Monate auf, auch wenn es nicht benutzt wird. Verwenden Sie das Gerät nicht für Starthilfe, wenn die Kapazität unter 60% liegt (3 oder weniger LEDs leuchten).

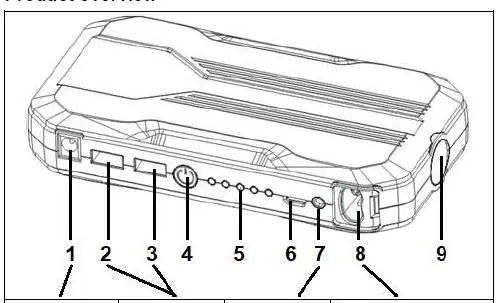

Produktübersicht

Das Gerät verfügt über folgende Anschlüsse und Bedienelemente:

• 1: 12V/10A Ausgang (Barrel Connector 5,5 x 2,1mm).

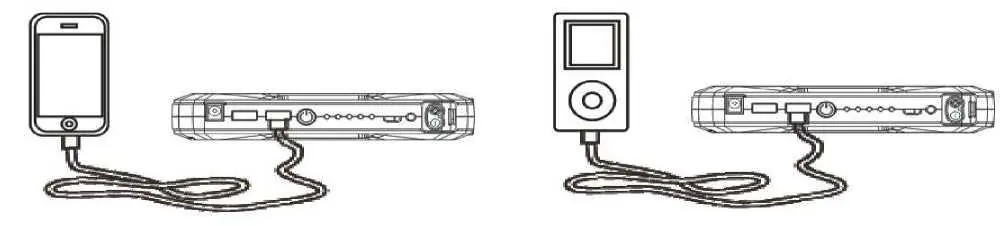

• 2: USB-Schnellladeausgang (DC 5V/2,4A).
• 3: USB-Ausgang (DC 5V/2,4A).
• 4: Ein-/Ausschalter.
• 5: LED-Anzeigen für Ladestatus.
• 6: Micro-USB Eingang (DC 5V/2A).
• 7: DC-Eingang (15V/1A für Netzteil, 12V/1A für Autoladegerät).
• 8: EC5-Anschluss für Starthilfeklemmen.
• 9: LED-Taschenlampe.

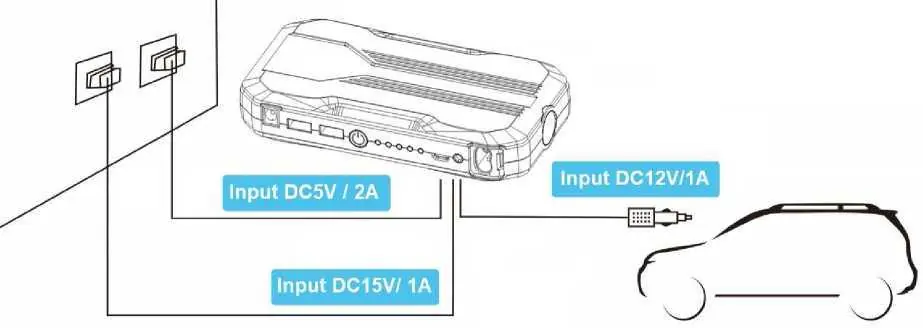

Aufladen des Geräts

Das Gerät kann über zwei Wege aufgeladen werden:

• USB-Ladekabel: Verbinden Sie das Kabel mit einer aktiven USB-Quelle und dem Micro-USB-Eingang [6].
• Netzteil/Autoladegerät: Verbinden Sie das Ladegerät mit dem DC-Eingang [7].

Der Ladevorgang wird durch blinkende LEDs angezeigt. Wenn alle 5 LEDs dauerhaft leuchten, ist das Gerät vollständig geladen.

Starthilfe für Fahrzeuge

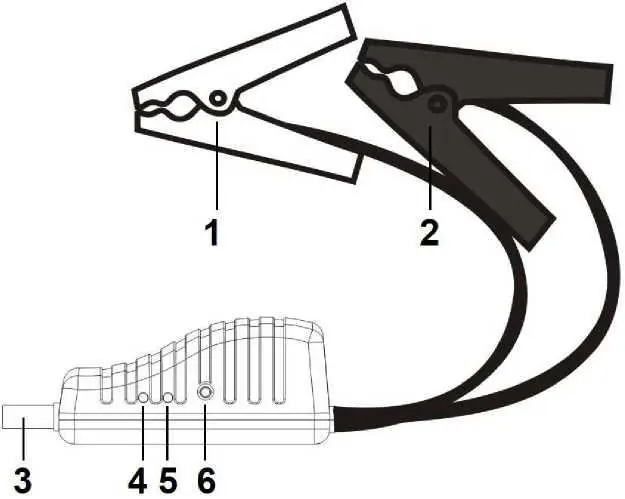

1. Verbinden Sie den EC5-Stecker der Klemmen mit dem EC5-Anschluss [8] am Jumpstarter.
2. Schließen Sie die rote Klemme an den Pluspol (+) und die schwarze Klemme an den Minuspol (-) der Autobatterie an.
3. Starten Sie den Motor innerhalb von 30 Sekunden bis 1 Minute nach dem Anschließen.
4. Entfernen Sie nach dem Starten zuerst die schwarze Klemme, dann die rote Klemme.
5. Trennen Sie abschließend die EC5-Verbindung vom Gerät.

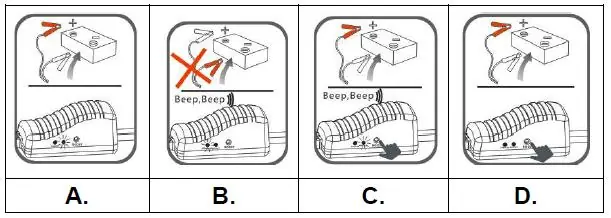

LED-Anzeigen und BOOST-Funktion

Die LEDs geben Auskunft über den Status:

• Grüne LED leuchtet: Verbindung korrekt, Starthilfe bereit.
• Rote LED leuchtet + Alarm: Falsche Verbindung. Klemmen korrigieren.
• Grüne LED blinkt + Alarm: Batteriespannung unter 3V. Drücken Sie die BOOST-Taste, um den Startvorgang manuell zu erzwingen (nur wenn Kapazität >60%).

Fehlerbehebung

Sollte das Gerät nicht reagieren, prüfen Sie, ob der Niederspannungsschutz aktiv ist und laden Sie das Gerät auf. Bei einem Kurzschluss blinkt die grüne LED; trennen Sie die Klemmen, warten Sie eine Minute und versuchen Sie es erneut.

Lagerung und Sicherheit

Bewahren Sie das Gerät außerhalb der Reichweite von Kindern auf. Lagern Sie es nicht bei Temperaturen über 60°C. Entfernen Sie das Gerät aus dem Auto, wenn die Temperaturen außerhalb des Bereichs von -10°C bis 60°C liegen, um Explosionsgefahr zu vermeiden.
