Bedienungsanleitung für TCL 115QM891G Google TV
Schnelleinrichtung, Montageanleitung, Anschlussübersicht und Fehlerbehebung für den TCL 115QM891G Google TV. Erfahren Sie, wie Sie den Standfuß montieren, das Gerät anschließen und die Ersteinrichtung durchführen.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen zur Inbetriebnahme
Dieser Leitfaden hilft Ihnen bei der schnellen Einrichtung Ihres TCL 115QM891G Google TV. Bitte beachten Sie, dass das Gerät schwer ist und für die Montage des Standfußes drei Personen empfohlen werden. Stellen Sie sicher, dass das Gerät auf einer stabilen, flachen Oberfläche steht oder fachgerecht an der Wand montiert wird.
Montage des Fernsehers

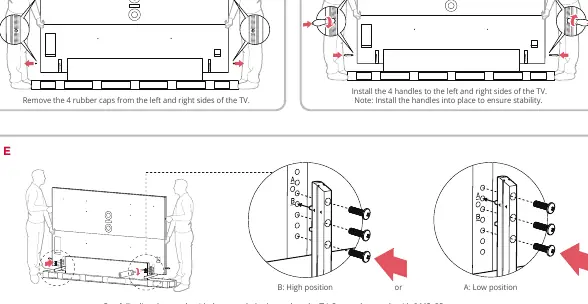

Standfuß-Montage
Der Fernseher kann mit dem Standfuß in einer hohen oder niedrigen Position montiert werden. Entfernen Sie vorsichtig die Schaumstoffverpackung und legen Sie den Fernseher auf die untere Verpackung. Entfernen Sie die Gummikappen, installieren Sie die Griffe zur Stabilität und befestigen Sie die Standfüße mit den mitgelieferten M5x25mm Schrauben.

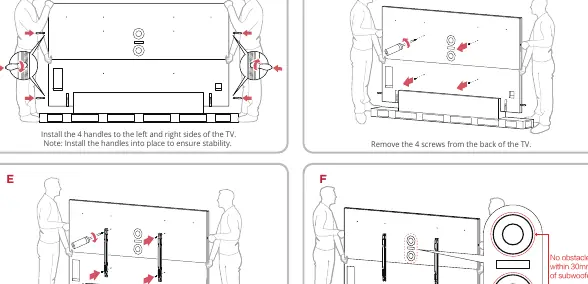

Wandmontage
Für die Wandmontage ist eine VESA 1000x600 Halterung erforderlich (Schrauben M8x16mm). Die Montage sollte ausschließlich durch Fachpersonal erfolgen. Stellen Sie sicher, dass die Wandhalterung das fünffache Gewicht des Fernsehers tragen kann.

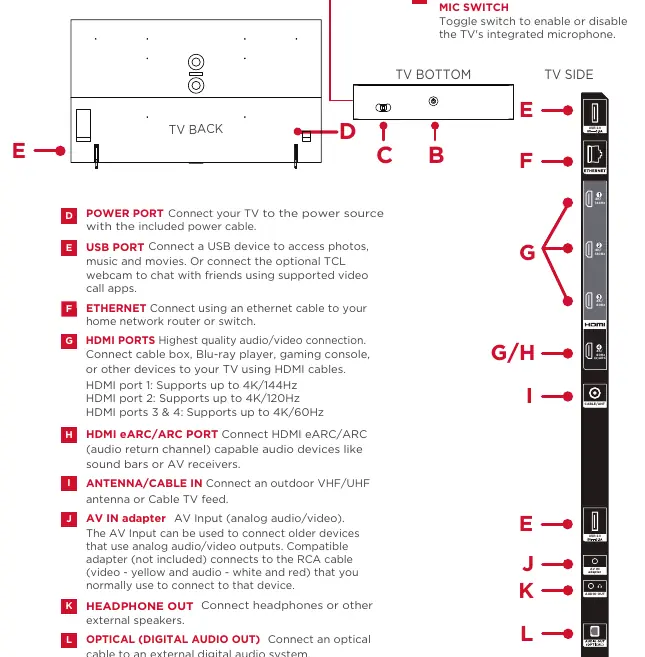

Anschlüsse und Schnittstellen
Der Fernseher verfügt über diverse Anschlüsse auf der Rückseite und Seite:
- HDMI-Anschlüsse: HDMI 1 unterstützt bis zu 4K/144Hz, HDMI 2 bis zu 4K/120Hz, HDMI 3 & 4 bis zu 4K/60Hz.
- USB: Zum Anschluss von USB-Geräten oder einer optionalen TCL-Webcam.
- Netzwerk: Ethernet-Anschluss für kabelgebundenes Internet.
- Audio: Optischer Ausgang und Kopfhöreranschluss.
- Antenne/Kabel: Eingang für VHF/UHF-Antenne oder Kabel-TV.
Fernbedienung und Steuerung
Die Fernbedienung ermöglicht die Navigation durch das Google TV-System. Sie verfügt über eine Google Assistant-Taste für Sprachbefehle, Tasten für Lautstärke, Kanäle und Schnellzugriffe. Die Hintergrundbeleuchtung der Fernbedienung aktiviert sich automatisch bei Bewegung. Sie kann durch gleichzeitiges Drücken der SETTINGS- und BACK-Taste für 3 Sekunden ein- oder ausgeschaltet werden.
Ersteinrichtung
Nach dem Einschalten können Sie die Einrichtung über die Google Home App auf Ihrem Smartphone oder direkt über den Fernseher mit der Fernbedienung vornehmen. Für die Nutzung aller Smart-Funktionen ist ein Google-Konto, ein TCL-Konto und eine Internetverbindung erforderlich.
Fehlerbehebung
Bei Problemen mit der WLAN-Verbindung überprüfen Sie das Passwort und starten Sie den Router neu. Wenn die Sprachsteuerung nicht funktioniert, stellen Sie sicher, dass das Mikrofon am Gerät eingeschaltet ist (Schalter an der Unterseite) und eine Internetverbindung besteht. Bei Problemen mit dem Kabelanschluss führen Sie einen Sendersuchlauf durch.
Praktische Hilfe
Typische Probleme
Keine WLAN-Verbindung
Überprüfen Sie die korrekte Eingabe des Passworts (Groß-/Kleinschreibung) und starten Sie den Router neu.
Sprachsteuerung funktioniert nicht
Stellen Sie sicher, dass der Mikrofon-Schalter am Gerät auf 'Ein' steht und der Fernseher mit dem Internet verbunden ist.
Kabelanschluss liefert kein Bild
Überprüfen Sie die Kabelverbindungen und führen Sie einen vollständigen Sendersuchlauf im Menü durch.
Vor der Verwendung
- Batterien in die Fernbedienung einlegen
- Standfuß oder Wandhalterung montieren
- Stromkabel anschließen
- Internetverbindung (WLAN oder Ethernet) vorbereiten
- Schutzfolien vom Bildschirm entfernen
Technische Daten in der Praxis
- VESA 1000x600
- Standard für Wandhalterungen (1000mm horizontaler Abstand, 600mm vertikaler Abstand der Befestigungslöcher).
- HDMI 1 (4K/144Hz)
- Optimierter Anschluss für Gaming mit hoher Bildwiederholrate.
- Betriebstemperatur
- Das Gerät sollte in einer Umgebung zwischen 5°C und 35°C betrieben werden.
Abbildungen und Diagramme
- Die Montageanleitung zeigt die Installation der Standfüße in zwei verschiedenen Höhenpositionen.
- Die Anschlussübersicht zeigt die Position der HDMI-, USB- und Antennenanschlüsse an der Rückseite und Seite des Geräts.
- Die Fernbedienungsübersicht erklärt die Funktion der Google Assistant-Taste und der Navigationstasten.
Modellkompatibilität
- Wandmontage erfordert eine VESA 1000x600 Halterung.
- 144Hz Bildwiederholrate ist nur bei aktiviertem VRR (Variable Refresh Rate) verfügbar.
- Für die Nutzung der Smart-Funktionen ist ein Google-Konto erforderlich.
