Bedienungsanleitung für Taramps BASS 15K Verstärker

Erfahren Sie, wie Sie den Taramps BASS 15K Verstärker sicher installieren, anschließen und bedienen. Dieser Leitfaden enthält wichtige technische Daten, Verkabelungshinweise, Schutzsysteme und Fehlerbehebung.

Schnelle Antworten aus der Anleitung

Kurze Antwort

  • Der Taramps BASS 15K ist ein 15.000W RMS Verstärker für 1 Ohm Last. Die Installation erfordert zwingend 2x70mm² Stromkabel und eine 650A-Sicherung. Das Gerät muss durch Fachpersonal installiert werden. S. 1, 6

Wichtigste Schritte

  • Installation der Stromversorgung S. 6
  • Einstellung der Filter (Subsonic/LPF) S. 4

Erste Inbetriebnahme

  • Vor dem Einschalten sicherstellen, dass alle Kabel korrekt angeschlossen sind und die Batterie 12V liefert. S. 3

Probleme und Lösungen

LED PROT blinkt

Spannung prüfen (unter 9V oder über 17V) oder Kurzschluss am Ausgang suchen.

S. 5

Wartung und Reset

  • Bei thermischer Abschaltung: Verstärker eingeschaltet lassen, bis die Temperatur sinkt und der Schutzmodus sich automatisch deaktiviert. S. 5

Technische Daten

Parameter Wert Hinweis Seiten
Leistung (1 Ohm) 15000W RMS Maximale Ausgangsleistung bei 1 Ohm. S. 7
Abmessungen 239 x 73 x 544 mm Physische Größe des Geräts. S. 7

Wo es im PDF steht

  • Sicherheitshinweise S. 3
  • Funktionen und Anschlüsse S. 4
  • Installationsplan S. 6
  • Technische Daten S. 7
Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken
Bedienfeld des Verstärkers Seite 4 Stromversorgungsanschlüsse Seite 5 Anschlussplan für Stromversorgung und Lautsprecher Seite 6

Wichtige Informationen aus der Anleitung

Der Taramps BASS 15K ist ein Hochleistungs-Verstärker für Car-Audio-Systeme. Die Installation muss zwingend durch qualifiziertes Fachpersonal erfolgen. Das Gerät erfordert eine stabile 12V-Stromversorgung und eine Absicherung von 650A in unmittelbarer Nähe zur Batterie. Achten Sie auf eine ausreichende Belüftung des Kühlkörpers.

Sicherheitshinweise

  • Die Installation muss durch einen Fachmann durchgeführt werden.
  • Verwenden Sie eine Schutzbrille und isolierte Handschuhe.
  • Trennen Sie vor allen Arbeiten den negativen Batteriepol (-).
  • Installieren Sie eine Sicherung oder einen Schutzschalter (650A) nahe der Batterie.
  • Der Verstärker wird im Betrieb heiß; berühren Sie den Kühlkörper nicht.
  • Halten Sie Kinder vom Gerät fern.
  • Vermeiden Sie die Installation an Orten mit Staub, Feuchtigkeit oder Wasser.

Installation und Verkabelung

Für den Betrieb sind spezifische Kabelquerschnitte erforderlich, um Leistungsverluste und Überhitzung zu vermeiden:

Stromversorgungsanschlüsse
Stromversorgungsanschlüsse

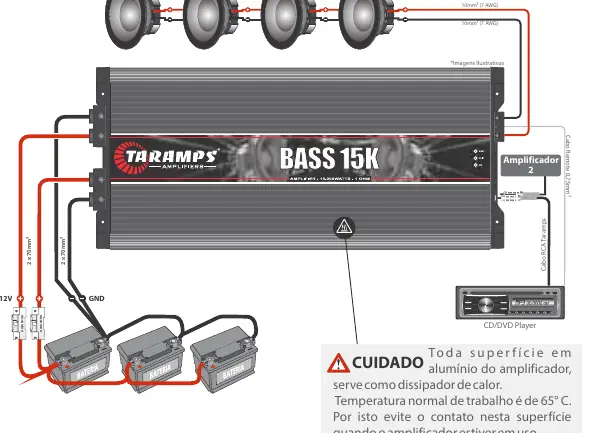

Anschlussplan für Stromversorgung und Lautsprecher
Anschlussplan für Stromversorgung und Lautsprecher
  • Stromversorgung (Positiv/Negativ): 2 x 70mm² Kabel.
  • Lautsprecherkabel: 10mm².
  • Remote-Kabel: 0,75mm².
  • Maximale Kabellänge: 4 Meter (bei längeren Strecken müssen die Querschnitte angepasst werden).

Stellen Sie sicher, dass alle Kabelenden verzinnt sind und die Polarität korrekt beachtet wird.

Funktionen und Anschlüsse

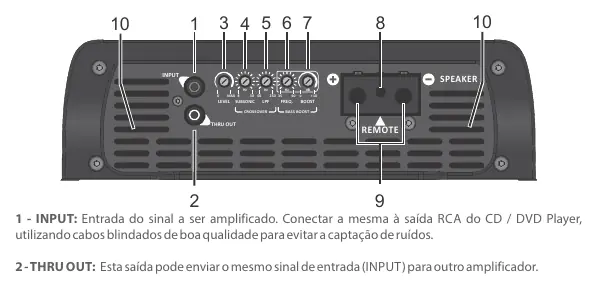

Bedienfeld des Verstärkers
Bedienfeld des Verstärkers
  • INPUT: Eingangssignal vom CD/DVD-Player (RCA).
  • THRU OUT: Weiterleitung des Eingangssignals an einen weiteren Verstärker.
  • LEVEL: Einstellung der Eingangsempfindlichkeit.
  • SUBSONIC: Filtert Frequenzen von 8Hz bis 30Hz.
  • LOW PASS: Filtert Frequenzen von 60Hz bis 250Hz.
  • BASS BOOST: Verstärkung der Sub-Bässe (0 bis +12dB) bei einstellbarer Frequenz (35Hz bis 60Hz).

LEDs und Schutzsysteme

  • ON (Blau): Gerät ist eingeschaltet.
  • CLIP (Gelb): Signalverzerrung oder Überhitzung.
  • PROT (Rot): Schutzmodus aktiv (Kurzschluss, niedrige Impedanz, Unterspannung unter 9V oder Überspannung über 17V).

Technische Daten

  • Leistung (1 Ohm): 15000W RMS.
  • Leistung (2 Ohm): 8505W RMS.
  • Frequenzbereich: 8Hz - 250Hz.
  • Effizienz: 80%.
  • Abmessungen: 239 x 73 x 544 mm.
  • Gewicht: 9,70 kg.

Herstellerinformationen

Taramps Electronics Ltda

Markenprofil
Herstellerwebsite https://www.taramps.com/

Praktische Hilfe

Typische Probleme

LED PROT blinkt 2x

Versorgungsspannung liegt unter 9V. Batterie und Verkabelung prüfen.

LED PROT blinkt 3x

Versorgungsspannung liegt über 17V. Spannungsregelung prüfen.

LED CLIP blinkt

Verstärker arbeitet an der Grenze der Verzerrung oder Überhitzung. Pegel reduzieren oder Belüftung verbessern.

Kein Ton / Schutzmodus aktiv

Kurzschluss an den Lautsprecherausgängen oder Impedanz zu niedrig prüfen.

Vor der Verwendung

  • Installation durch qualifiziertes Fachpersonal sicherstellen.
  • Sicherung oder Schutzschalter (650A) in Batterienähe installieren.
  • Kabelquerschnitt 2x70mm² für Stromversorgung verwenden.
  • Mindestens 25mm Freiraum um den Kühlkörper für Belüftung lassen.
  • Batteriespannung vor Anschluss prüfen (12V).

Technische Daten in der Praxis

Leistung (1 Ohm)
Maximale RMS-Leistung bei 1 Ohm Last.
Subsonic Filter
Schützt Lautsprecher vor extrem tiefen, unhörbaren Frequenzen (8-30Hz).
Low Pass Filter
Begrenzt die hohen Frequenzen, die an den Subwoofer gesendet werden (60-250Hz).

Abbildungen und Diagramme

  • Anschlussplan für Stromversorgung (Batteriebank) und Lautsprecher.
  • Bedienfeld mit Reglern für Level, Subsonic, LPF, Bass Boost und Anschlüssen.

Modellkompatibilität

  • Nur für 12V-Bordnetze geeignet.
  • Minimale Ausgangsimpedanz: 1 Ohm.
