Bedienungsanleitung für das drahtlose Mikrofonsystem SYNCO G2(A2)
Erfahren Sie, wie Sie das SYNCO G2(A2) drahtlose Mikrofonsystem einrichten, koppeln und bedienen. Detaillierte Anleitung zu Gain-Einstellungen, Low-Cut-Filter und Kamera-Konfiguration.
PDF-Quelle: English · Zusammenfassung: Deutsch
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Um das SYNCO G2(A2) zu koppeln, halten Sie die Gain-Regler am Empfänger und die Pairing-Taste am Sender gleichzeitig 3 Sekunden lang gedrückt. S. 7, 22, 37, 52
Wichtigste Schritte
- System ein-/ausschalten: Power-Taste 2 Sekunden lang gedrückt halten. S. 5, 20, 35, 50
- Mikrofon stummschalten: Power-Taste kurz drücken. S. 5, 20, 35, 50
Erste Inbetriebnahme
- Laden Sie das Produkt vor der ersten Verwendung vollständig auf. S. 5, 20, 35, 50
Weitere 4 Antworten anzeigen Weniger anzeigen
Probleme und Lösungen
System koppelt nicht
Führen Sie eine manuelle Kopplung durch, indem Sie die Gain-Regler am RX und die Pairing-Taste am TX für 3 Sekunden gedrückt halten.
S. 7, 22, 37, 52Wartung und Reset
- Verwenden Sie den Eject Pin, um die Reset-Taste zu drücken. S. 4, 6, 9, 19
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Akkulaufzeit | 8 Stunden | Betriebsdauer mit einer Ladung | S. 12, 13, 27, 28 |
| Reichweite | 150m (LOS) | Maximale Arbeitsentfernung bei Sichtverbindung | S. 12, 13, 27, 28 |
Wo es im PDF steht
- Produktbeschreibung S. 4, 19, 34, 49
- Technische Daten S. 12, 13, 27, 28
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Das SYNCO G2(A2) ist ein drahtloses Mikrofonsystem für zwei Personen. Vor der ersten Verwendung muss das Gerät vollständig aufgeladen werden. Das System koppelt sich nach dem Einschalten automatisch. Sollte dies nicht funktionieren, ist eine manuelle Kopplung möglich.
Produktbeschreibung
Das System besteht aus zwei Sendern (TX) und einem Empfänger (RX). Die Sender verfügen über ein eingebautes Mikrofon, einen externen Mikrofoneingang, eine Stummschaltfunktion und einen Low-Cut-Filter. Der Empfänger bietet eine Mono/Stereo-Umschaltung, Gain-Steuerung für beide Kanäle und einen Kopfhöreranschluss zur Überwachung.
Erste Schritte und Bedienung
- Ein-/Ausschalten: Halten Sie die Power-Taste 2 Sekunden lang gedrückt.
- Stummschaltung: Drücken Sie kurz die Power-Taste am Sender.
- Kopplung: Das System koppelt automatisch. Für die manuelle Kopplung halten Sie die Gain-Regler am Empfänger und die Pairing-Taste am Sender gleichzeitig 3 Sekunden lang gedrückt.
- Gain-Steuerung: Drücken Sie die Gain-Regler am Empfänger, um die Verstärkung in 5 Stufen (0-5) anzupassen.
- Low-Cut: Drücken Sie kurz die Low-Cut-Taste am Sender, um den 150Hz-Filter zu aktivieren oder zu deaktivieren.
Anschluss an Aufnahmegeräte

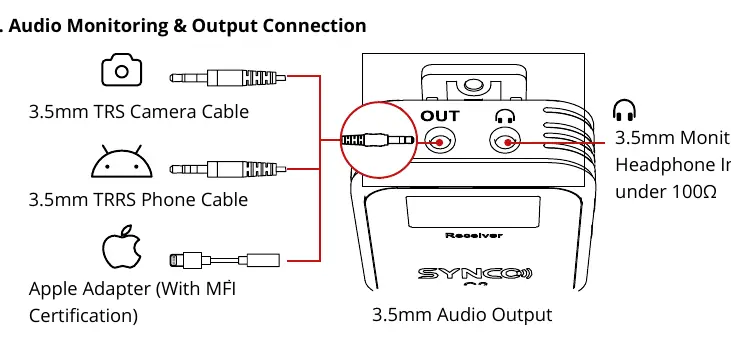

Verwenden Sie das mitgelieferte 3,5-mm-TRS-Kabel für Kameras und das 3,5-mm-TRRS-Kabel für Smartphones. Bei iPhones ist ein MFi-zertifizierter Apple-Adapter erforderlich.
Technische Daten
- Übertragung: Digital 2.4GHz
- Reichweite: 150m (LOS), 50m (NLOS)
- Akkulaufzeit: 8 Stunden
- Ladezeit: 1,5 Stunden
- Abmessungen: 52 x 42 x 17 mm
- Gewicht: 39g
Praktische Hilfe
Typische Probleme
System koppelt nicht automatisch
Führen Sie eine manuelle Kopplung durch: Halten Sie die Gain-Regler am Empfänger und die Pairing-Taste am Sender gleichzeitig 3 Sekunden lang gedrückt.
Audio ist zu leise oder verzerrt
Passen Sie die Gain-Einstellung am Empfänger (0-5 Stufen) an und reduzieren Sie ggf. den Aufnahmepegel in den Kameraeinstellungen.
Kein Ton bei Smartphone-Aufnahme
Stellen Sie sicher, dass Sie das korrekte TRRS-Kabel verwenden und bei iPhones einen MFi-zertifizierten Adapter nutzen.
Vor der Verwendung
- Laden Sie das Gerät vor der ersten Verwendung vollständig auf.
- Wählen Sie das passende Kabel (TRS für Kameras, TRRS für Smartphones).
- Stellen Sie sicher, dass Sender und Empfänger eingeschaltet sind.
- Prüfen Sie die Gain-Einstellungen am Empfänger.
Mehr anzeigen Weniger anzeigen
Abbildungen und Diagramme

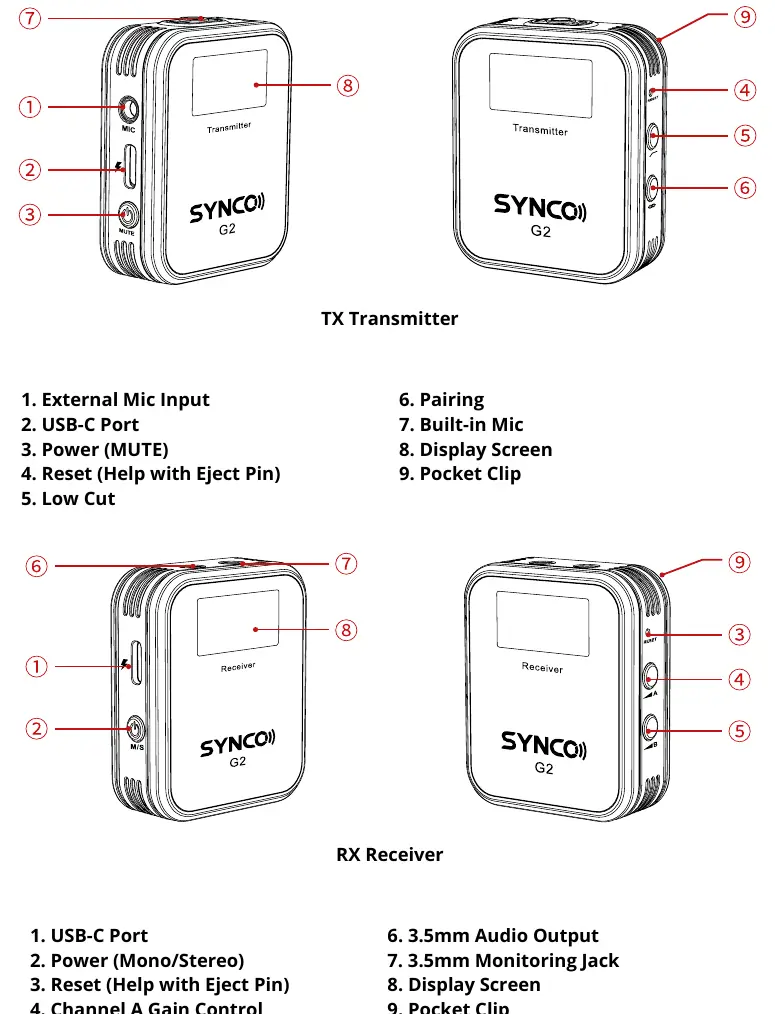

- TX-Sender: Anschlüsse für Mikrofon, USB-C, Power/Mute, Reset, Low-Cut.
- RX-Empfänger: Anschlüsse für USB-C, Power/Mono-Stereo, Reset, Gain-Regler, Audio-Ausgang, Monitoring.

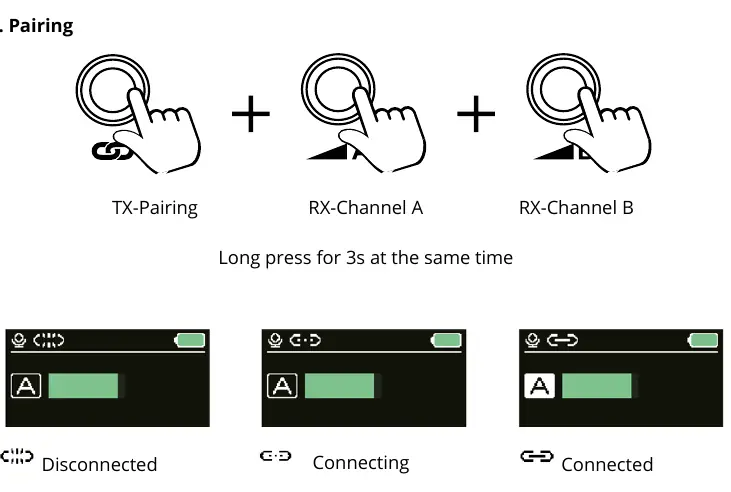

- Kopplung: Gleichzeitiges Drücken der Tasten an TX und RX.
Modellkompatibilität
- TRS-Kabel für Kameras.
- TRRS-Kabel für Smartphones.
- Apple-Adapter (MFi-zertifiziert) für iPhones erforderlich.
- Stereo-Modus bei einigen Telefonen nicht verfügbar.
