Bedienungsanleitung für das drahtlose Lavalier-Mikrofon SYNCO G1(A2)
Erfahren Sie, wie Sie das SYNCO G1(A2) drahtlose Lavalier-Mikrofon einrichten, koppeln und die Audiopegel an Ihrer Kamera optimal einstellen. Umfassender Leitfaden zur Bedienung, Installation und Fehlerbehebung.
PDF-Quelle: English · Zusammenfassung: Deutsch
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Das SYNCO G1(A2) ist ein drahtloses Mikrofon-System. Die Kopplung erfolgt automatisch nach dem Einschalten. Der Gain wird direkt am Empfänger über die Tasten für Kanal A und B eingestellt. S. 2
Wichtigste Schritte
- Ein-/Ausschalten: Power-Button 2 Sekunden gedrückt halten. S. 2
- Gain anpassen: Tasten am Empfänger nutzen, um den Pegel schrittweise zu erhöhen. S. 2
Erste Inbetriebnahme
- Laden Sie die Geräte auf, schalten Sie sie ein und warten Sie auf die automatische Kopplung. S. 2
Weitere 4 Antworten anzeigen Weniger anzeigen
Probleme und Lösungen
Manuelle Kopplung erforderlich
Drücken Sie die Pairing-Taste am Empfänger und am Sender, um die Verbindung manuell herzustellen.
S. 2Wartung und Reset
- Reset-Taste am Gerät verwenden, falls Probleme auftreten. S. 2
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Übertragung | Digital 2.4GHz | Funkfrequenz | S. 2 |
| Reichweite | 50m | Maximale Distanz | S. 2 |
| Akkulaufzeit | 5h | Betriebsdauer | S. 2 |
Wo es im PDF steht
- Kamera-Einstellungen S. 1
- Produktübersicht und Betrieb S. 2
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Das SYNCO G1(A2) ist ein drahtloses Lavalier-Mikrofon-System. Für eine optimale Audioqualität ist es entscheidend, den Aufnahmepegel an der Kamera manuell anzupassen, um Verzerrungen zu vermeiden. Die Geräte koppeln sich nach dem Einschalten automatisch. Sollte dies nicht geschehen, ist ein manueller Kopplungsvorgang möglich.

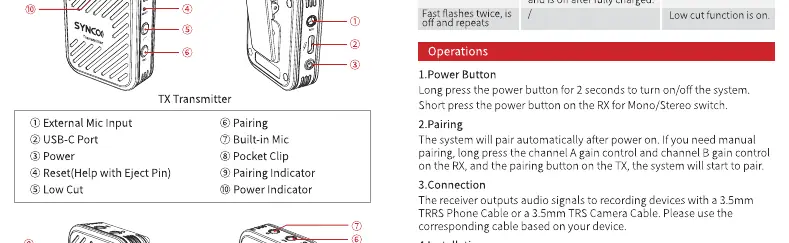

Produktübersicht
Das System besteht aus einem Sender (TX) und einem Empfänger (RX).
- Sender (TX): Verfügt über ein eingebautes Mikrofon, einen externen Mikrofoneingang, einen Power-Button, eine Reset-Taste, einen Low-Cut-Schalter, eine Pairing-Taste, einen Clip und Status-LEDs.
- Empfänger (RX): Verfügt über einen USB-C-Anschluss, Power-Button, Reset-Taste, Gain-Regler für Kanal A und B, einen Audioausgang, einen Kopfhöreranschluss, einen Clip und Status-LEDs.
Betrieb und Kopplung
Zum Ein- oder Ausschalten halten Sie den Power-Button für 2 Sekunden gedrückt. Ein kurzes Drücken am Empfänger schaltet zwischen Mono- und Stereomodus um. Die Kopplung erfolgt automatisch nach dem Einschalten. Wenn die Kopplung fehlschlägt, können Sie den manuellen Kopplungsvorgang durchführen, indem Sie die Pairing-Taste am Sender und die entsprechende Kanal-Taste am Empfänger verwenden.
Installation und Anschluss
Befestigen Sie den Sender an der Kleidung des Sprechers. Verbinden Sie den Empfänger über das mitgelieferte 3,5-mm-Kabel mit dem Mikrofoneingang Ihrer Kamera. Achten Sie darauf, das korrekte Kabel (TRRS für Smartphones oder TRS für Kameras) zu verwenden.
Audioeinstellungen und Gain-Kontrolle
Der Gain-Wert kann am Empfänger angepasst werden. Es wird empfohlen, den Gain-Wert schrittweise zu erhöhen. Stellen Sie sicher, dass der Aufnahmepegel an Ihrer Kamera auf manuell eingestellt ist und die Pegelanzeige nicht in den roten Bereich (Clipping) ausschlägt.
Aufladen
Laden Sie sowohl den Sender als auch den Empfänger über den USB-C-Anschluss auf. Eine blinkende LED zeigt einen niedrigen Akkustand an, während eine dauerhaft leuchtende LED den Ladevorgang oder den vollständigen Ladezustand signalisiert.
Technische Daten
- Übertragung: Digital 2,4 GHz
- Reichweite: Bis zu 50 m (Sichtlinie)
- Latenz: 12,5 ms
- Akkulaufzeit: ca. 5 Stunden
- Frequenzbereich: 50 Hz - 20 kHz
Praktische Hilfe
Typische Probleme
Keine Tonaufnahme oder sehr leiser Ton
Überprüfen Sie die Gain-Einstellung am Empfänger und stellen Sie sicher, dass der Aufnahmepegel an der Kamera manuell korrekt eingestellt ist.
Verzerrter Ton
Reduzieren Sie den Gain am Empfänger oder den Eingangspegel an der Kamera.
Geräte koppeln nicht automatisch
Führen Sie den manuellen Kopplungsvorgang gemäß Anleitung durch, indem Sie die Pairing-Tasten an beiden Geräten betätigen.
Vor der Verwendung
- Laden Sie Sender und Empfänger vollständig über USB-C auf.
- Stellen Sie sicher, dass Sie das richtige Kabel für Ihr Aufnahmegerät verwenden (TRS für Kamera, TRRS für Smartphone).
- Stellen Sie den Audio-Aufnahmepegel Ihrer Kamera auf 'Manuell'.
- Prüfen Sie, ob die Mikrofone nicht durch Kleidung oder Wind verdeckt sind.
Mehr anzeigen Weniger anzeigen
Abbildungen und Diagramme

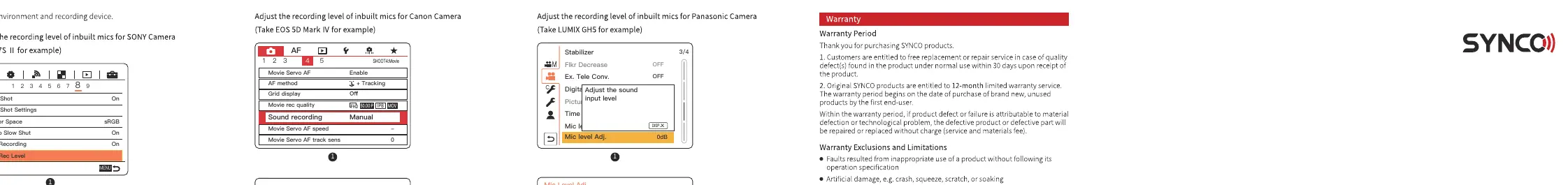

- Die Anleitung enthält Diagramme zur korrekten Einstellung des Aufnahmepegels an verschiedenen Kameramodellen (Sony, Canon, Panasonic).
- Es gibt eine detaillierte Übersicht der Anschlüsse und Tasten an Sender und Empfänger.
