Installationsanleitung für Stoves Richmond 100/110cm Elektro-Induktionsherd

Wichtige Informationen aus der Anleitung

Dieses Dokument enthält die Installationsanweisungen für die Stoves Richmond 100cm und 110cm Elektro-Induktionsherde. Die Installation muss zwingend durch eine fachkundige Person erfolgen, die Mitglied eines anerkannten Fachverbandes ist. Unsachgemäße Installation kann gefährlich sein und zum Erlöschen der Garantie führen.

Sicherheitshinweise

• Das Gerät muss geerdet sein.
• Wartungs- und Reparaturarbeiten dürfen nur von autorisiertem Personal durchgeführt werden.
• Verändern Sie das Gerät nicht.
• Stellen Sie sicher, dass das Gerät vor dem Austausch der Lampe ausgeschaltet ist, um Stromschläge zu vermeiden.
• Lagern Sie keine Gegenstände auf den Kochflächen (Brandgefahr).
• Sorgen Sie für eine ausreichende Luftzirkulation unter und hinter dem Gerät.

Vor der Installation

Vor der ersten Inbetriebnahme sollten alle Verpackungen und Schutzfolien entfernt werden. Es wird empfohlen, die Backöfen und den Grill kurzzeitig einzuschalten, um Fertigungsrückstände zu verbrennen; dabei kann ein harmloser Geruch entstehen. Waschen Sie Backbleche, Roste und Grillpfannen vor dem ersten Gebrauch in heißem Seifenwasser.

Nivellierung und Anpassung

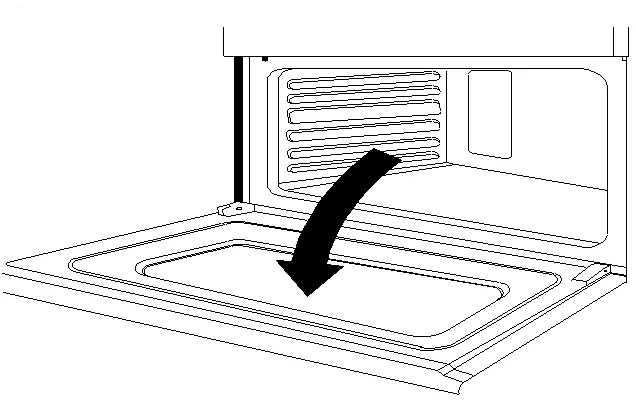

Der Herd ist mit Nivellierfüßen ausgestattet. Platzieren Sie eine Wasserwaage auf einem Backblech im Ofen, um den Herd auszurichten. Bei 100cm und 110cm Modellen muss für den Zugang zu den hinteren Radverstellungen oder zur Montage der Sockelleiste ggf. die Tür des Slow-Cook-Fachs entfernt werden.

Montage der Sockelleiste und des Handtuchhalters

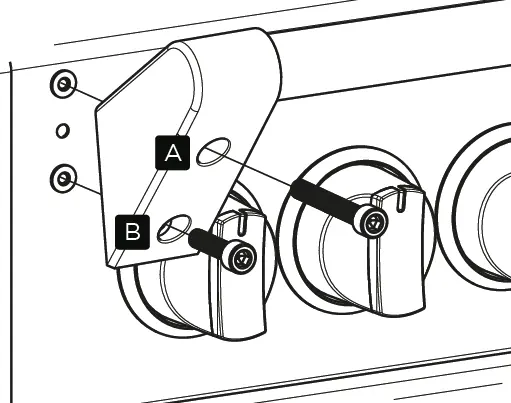

Die dekorative Sockelleiste kann montiert werden, wenn die Nivellierfüße sichtbar sind. Der Handtuchhalter wird mit den mitgelieferten M6-Schrauben und einem Inbusschlüssel an der Blende befestigt.

Abmessungen und Abstände

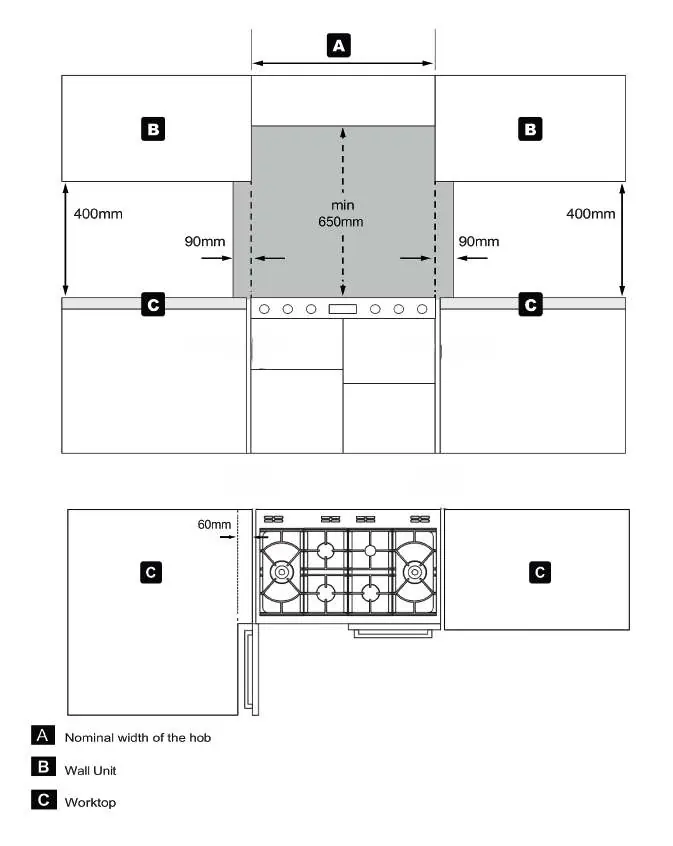

Über dem Kochfeld muss ein Mindestabstand von 650mm zu Schränken oder Dunstabzugshauben eingehalten werden. Der Bereich über und neben dem Kochfeld muss frei von brennbaren Materialien sein (90mm horizontal, 400mm vertikal). Bei seitlich öffnenden Türen wird ein seitlicher Abstand von 60mm empfohlen, sofern das Gerät nicht zwischen anderen Einheiten installiert ist.

Elektrischer Anschluss

Der Anschluss muss über eine flexible Leitung erfolgen, die für eine Temperaturerhöhung von mindestens 70°C ausgelegt ist. Das Gerät muss an einen Schalter mit allpoliger Trennung (mindestens 3mm Kontaktabstand) angeschlossen werden. Verwenden Sie keine Elektrowerkzeuge für die Klemmleistenschrauben.

Anschlussvarianten

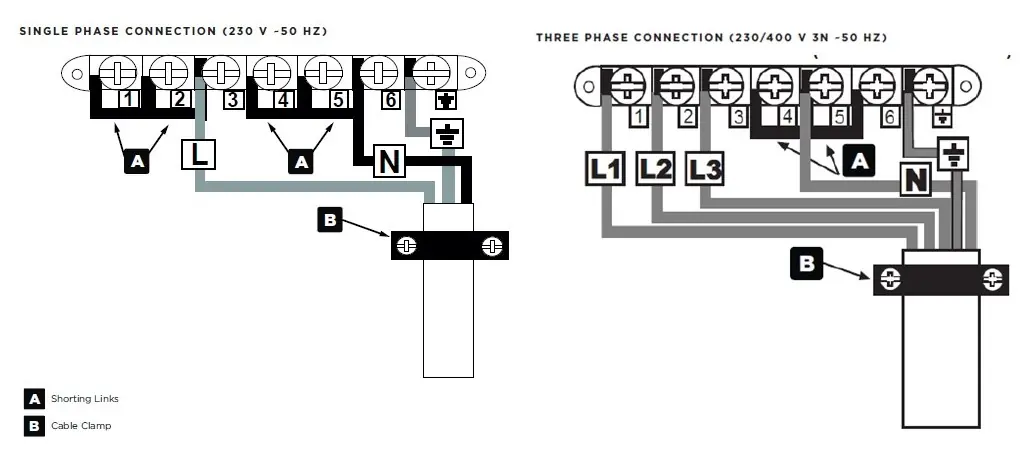

• Einphasenanschluss: Brücken zwischen L1, L2 und L3 einsetzen. Phase an L2 anschließen.
• Dreiphasenanschluss: Brücken von den stromführenden Klemmen entfernen. Phasen an L1, L2 und L3 anschließen.
• Neutralleiterbrücken müssen in beiden Fällen an den N-Klemmen verbleiben.

Inbetriebnahme

Überprüfen Sie die Funktionen der elektrischen Komponenten, wie die Zeitschaltuhr, die Ofenbeleuchtung und das Konvektionsgebläse. Stellen Sie sicher, dass der Kunde in die Bedienung der Uhr und der Steuerelemente eingewiesen wird. Sollte das Gerät nicht korrekt funktionieren, informieren Sie den Kunden und bringen Sie einen Warnhinweis an.

Technische Daten

Das Gerät ist für 220-240V (1N) oder 380-415V (3N) bei 50Hz ausgelegt. Die Gesamtlast beträgt 15165W (Induktionseinheit 7400W). Die einzelnen Kochzonen haben unterschiedliche Leistungen (von 1150W bis 2300W, mit Boost-Funktion bis zu 3700W).
