Bedienungsanleitung für Spex Back Support Drop Mount Hardware

Wichtige Informationen aus der Anleitung

Diese Anleitung richtet sich an Benutzer und Pflegepersonal der Spex Back Support Systeme. Die Installation und Anpassung sollte durch einen autorisierten Spex-Händler oder eine qualifizierte Fachkraft erfolgen. Das maximale Benutzergewicht für die Drop Mount Hardware beträgt 136 kg (300 lbs). Überschreiten Sie niemals das Gewichtslimit Ihres Rollstuhls oder der Rückenstütze.

Produktbeschreibung und Lieferumfang

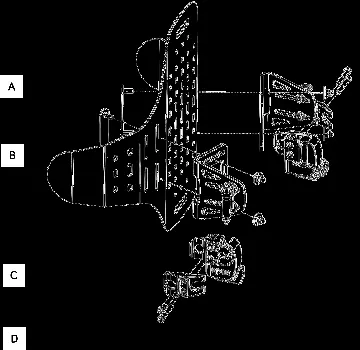

Das System besteht aus folgenden Hauptkomponenten:

• Befestigungsbolzen (Fixing Studs)
• Rückenstützenschale (Back Support Shell)
• Montagehalterung (Mounting Bracket)
• Drop Mount Empfänger (Drop Mount Receiver)

Sicherheitshinweise

Um Verletzungen zu vermeiden, beachten Sie folgende Sicherheitspunkte:

• Druckstellen: Überprüfen Sie die Haut täglich auf Rötungen oder Druckstellen. Bei Anzeichen von Hautirritationen das Produkt nicht mehr verwenden.
• Feuchtigkeit: Halten Sie das Produkt trocken. Nicht in Duschen oder Schwimmbädern verwenden.
• Temperatur: Von extremer Hitze oder Kälte fernhalten, um Verbrennungen durch Metallteile zu vermeiden.
• Schmutz: Entfernen Sie regelmäßig Staub und Schmutz von beweglichen Teilen.
• Stabilität: Die Installation kann den Schwerpunkt des Rollstuhls verändern. Erwägen Sie den Einsatz von Anti-Kipp-Vorrichtungen.

Installation der Drop Mount Hardware

1. Befestigen Sie die Drop Mount Empfänger an den Rollstuhlrohren. Achten Sie darauf, dass beide Empfänger waagerecht und parallel ausgerichtet sind.
2. Ziehen Sie die Klemmen fest genug an, um ein Verrutschen während der Installation zu verhindern.
3. Lösen Sie die Befestigungselemente der Montagehalterung, damit sich Halterungen und Stifte frei bewegen können.
4. Setzen Sie die Rückenstütze in die Empfänger ein und stellen Sie sicher, dass beide Stifte vollständig eingerastet sind.
5. Positionieren Sie die Rückenstütze in der gewünschten Tiefe und im gewünschten Winkel. Ziehen Sie die M6 Nyloc-Muttern an jedem Stift fest.
6. Stellen Sie sicher, dass die Rückenstütze zwischen den Rohren zentriert ist und die Montagehalterungen flach an der Schale anliegen.
7. Stellen Sie die Höhe der Rückenstütze ein und ziehen Sie die M6 Nyloc-Muttern an jeder Halterung fest.
8. Testen Sie die Entnahme und Installation der Rückenstütze.
9. Ziehen Sie beide Klemmen gleichmäßig mit 5 Nm fest.

Transport und Sicherheit

Das Spex-Sitzsystem ist für den Transport in Fahrzeugen crashgetestet (RESNA WC-4:2012, ISO 16840-4:2009). Beachten Sie beim Transport:

• Verwenden Sie immer sowohl Becken- als auch Schultergurte.
• Die Rückenstütze muss für den Transport mit einer Kopfstütze verwendet werden.
• Das Zygo Lo Modell ist nicht für den Transport in Fahrzeugen zertifiziert.
• Stellen Sie sicher, dass alle Schnellverschlüsse eingerastet sind.
• Die Rückenstütze sollte während der Fahrt nicht mehr als 30° zur Vertikalen geneigt sein, sofern medizinisch nicht anders erforderlich.

Wartung und Reinigung

Eine regelmäßige Wartung verlängert die Lebensdauer des Produkts. Spex empfiehlt eine Überprüfung alle 6 Monate.

• Hardware: Mit mildem Reinigungsmittel und Wasser abwischen. Desinfektionstücher (z.B. AHP) können verwendet werden.
• Bezüge: Maschinenwäsche bei 40°C. Nicht bügeln, nicht bleichen, nicht chemisch reinigen.
• Wartungs-Checkliste: Prüfen Sie regelmäßig auf lose Schrauben, gebrochene Komponenten, Anzeichen von Materialermüdung und den Zustand der Polsterung.

Garantie

Spex gewährt eine Garantie auf Material- und Verarbeitungsfehler. Die Garantiezeit beträgt 24 Monate für Rückenstützen sowie Vigour-, Spex- und Flex-Kissen. Für Dualtec-Kissen, Sitzbasen und sonstiges Zubehör gilt eine Garantie von 12 Monaten.
