Installationsanleitung für Vicair Liberty Back
Schnelle Installationsanleitung für das Vicair Liberty Back Rollstuhlrückensystem. Erfahren Sie, wie Sie die richtige Größe wählen, das System am Rollstuhl befestigen und korrekt einstellen.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen zur Installation
Das Vicair Liberty Back ist ein Rückensystem für Rollstühle. Vor der Installation müssen die Umgebungsbedingungen und die Gewichtsbeschränkungen beachtet werden. Das System ist für ein Benutzergewicht von mindestens 15 kg bis maximal 150 kg ausgelegt. Die Betriebstemperatur liegt zwischen -10°C und 50°C, bei einer Luftfeuchtigkeit von 0% bis 100% und einer Höhe von -50 m bis 2400 m.
Vorbereitung und Größenwahl
Bevor Sie mit der Installation beginnen, messen Sie die Breite des Rollstuhls (X). Wählen Sie das passende Modell basierend auf dieser Messung:
- LBC/1: 36-40 cm (14,5-16 Zoll)
- LBC/2: 40-44 cm (16-17,5 Zoll)
- LBC/3: 44-48 cm (17,5-19 Zoll)
Installationsschritte
- Packen Sie das System aus und prüfen Sie den Lieferumfang.
- Messen Sie die Breite X Ihres Rollstuhls, um das korrekte Modell zu bestätigen.
- Setzen Sie das Rückenkissen in den Rollstuhl ein.
- Befestigen Sie die Gurte am Rollstuhlrahmen.
- Sichern Sie die Gurte fest, um einen stabilen Halt zu gewährleisten.
- Warten Sie 5 Minuten, damit sich das System setzen kann.
- Justieren Sie die Gurte bei Bedarf nach.
- Führen Sie eine abschließende Kontrolle der Befestigung durch.
Anpassung und Sicherheit
Nach der Installation ist eine korrekte Positionierung entscheidend für den Komfort und die Sicherheit:
- Positionierung: Setzen Sie den Benutzer in den Rollstuhl.
- Abstand prüfen: Achten Sie auf einen Mindestabstand von 2,5 cm (1 Zoll) zu kritischen Teilen.
- Eingewöhnung: Lassen Sie den Benutzer nach der ersten Positionierung 15 Minuten sitzen, um sicherzustellen, dass das System korrekt eingestellt ist.
Praktische Hilfe
Typische Probleme
Falsche Größe gewählt
Prüfen Sie die Breite X des Rollstuhls und vergleichen Sie diese mit den LBC/1, LBC/2 oder LBC/3 Spezifikationen.
Unzureichender Abstand
Stellen Sie sicher, dass ein Mindestabstand von 2,5 cm (1 Zoll) zu anderen Komponenten eingehalten wird.
Vor der Verwendung
- Gewicht des Nutzers prüfen (15-150 kg)
- Rollstuhlbreite X messen
- Passendes Modell (LBC/1, 2 oder 3) wählen
- Umgebungsbedingungen prüfen (Temperatur, Höhe)
Abbildungen und Diagramme
- Schritt 2 zeigt die Messung der Rollstuhlbreite X.

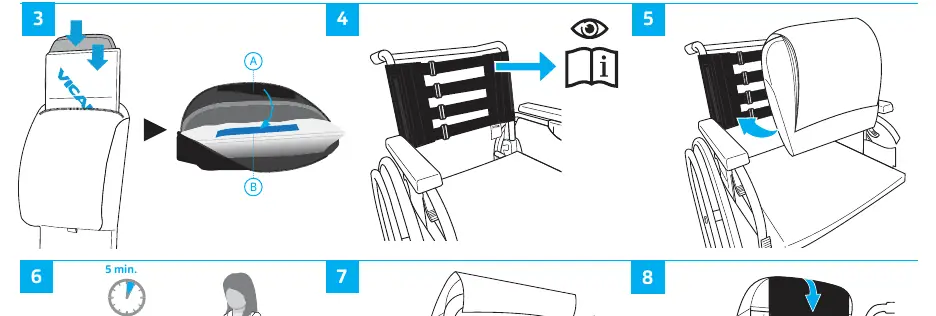

- Schritt 3-5 zeigen die Befestigung der Gurte am Rollstuhl.
- Schritt 10 zeigt den notwendigen Sicherheitsabstand von 2,5 cm.
Modellkompatibilität
- Nur für Rollstühle mit passender Breite (36-48 cm) geeignet.
