Montage- und Teileübersicht für Patientenlifter Vermeiren EAGLE 620
Detaillierte Montageanleitung und Ersatzteilliste für den Patientenlifter Vermeiren EAGLE 620. Enthält Explosionszeichnungen, technische Drehmomentvorgaben und eine vollständige Materialliste.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Dieses Dokument ist eine technische Montagezeichnung und Ersatzteilliste für den Patientenlifter Vermeiren EAGLE 620. Es enthält keine Bedienungsanleitung für den täglichen Gebrauch, sondern dient der technischen Wartung und Montage. S. 1, 2
Wichtigste Schritte
- Schraubensicherung auftragen S. 1
- Gelenke schmieren S. 1
- Drehmoment anwenden S. 1
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Drehmoment | 25 Nm / 36 Nm | Erforderliches Anzugsmoment für spezifische Schraubverbindungen. | S. 1 |
Wo es im PDF steht

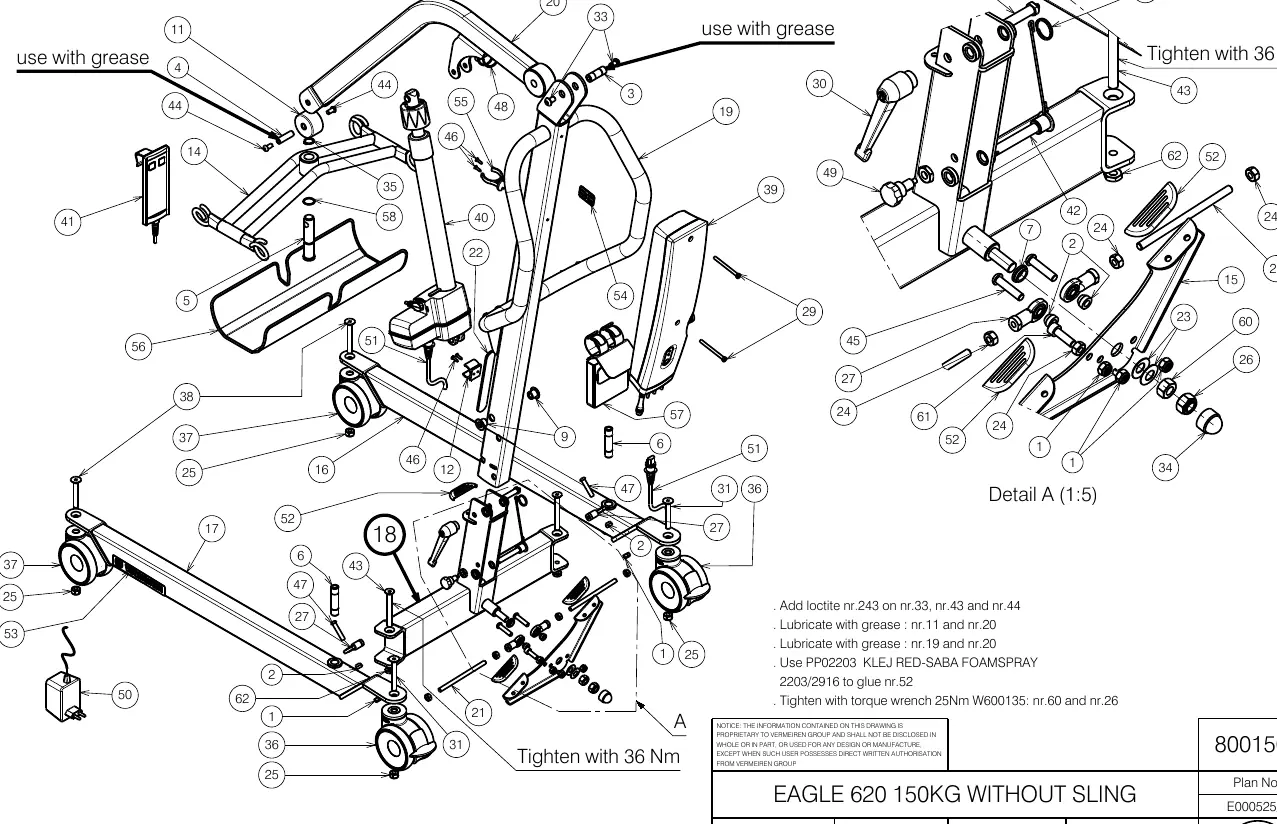

- Explosionszeichnung und Montagehinweise S. 1
- Ersatzteilliste S. 2
Inhaltsverzeichnis
Wichtige Informationen zur Montage
Dieses Dokument enthält die technische Explosionszeichnung und die vollständige Ersatzteilliste für den Patientenlifter Vermeiren EAGLE 620. Es dient als Referenz für die fachgerechte Montage, Wartung und Identifikation von Ersatzteilen.
Montagehinweise
Bei der Montage sind spezifische technische Vorgaben zu beachten, um die Sicherheit und Funktionalität des Lifters zu gewährleisten:
- Schraubensicherung: Verwenden Sie Loctite 243 für die Teile Nr. 33, 43 und 44.
- Schmierung: Die Teile Nr. 11, 20, 19 und 20 müssen mit Fett geschmiert werden.
- Kleben: Verwenden Sie PP02203 KLEJ RED-SABA FOAMSPRAY (2203/2916) zum Verkleben von Teil Nr. 52.
- Drehmoment: Verwenden Sie einen Drehmomentschlüssel mit 25 Nm für die Teile Nr. 60 und 26. Andere Verbindungen erfordern ein Anzugsmoment von 36 Nm.
Ersatzteilliste
Die beiliegende Tabelle listet alle Komponenten des Lifters auf, inklusive Artikelnummern und benötigter Stückzahlen. Bitte verwenden Sie diese Liste zur Identifikation von Ersatzteilen bei Reparaturen oder Wartungsarbeiten.
Praktische Hilfe
Typische Probleme
Überprüfen Sie alle Verbindungen und ziehen Sie diese mit dem korrekten Drehmoment (25 Nm oder 36 Nm) nach.
Schmieren Sie die Gelenkpunkte (Nr. 11, 20, 19) gemäß der Explosionszeichnung mit geeignetem Fett.
Vor der Verwendung
- Prüfen Sie alle Schraubverbindungen auf festen Sitz.
- Stellen Sie sicher, dass die Gelenke ausreichend geschmiert sind.
- Verwenden Sie bei der Montage Loctite 243 für die spezifizierten Schrauben.
- Verwenden Sie einen Drehmomentschlüssel für die kritischen Verbindungen (25 Nm / 36 Nm).
